倒三角形六杆桁架结构埋件的制作方法

本实用新型涉及建筑构件技术领域，特别涉及埋件技术领域，具体是指一种倒三角形六杆桁架结构埋件。

背景技术：

埋件一般为后续施工提供支撑或者连接作用。一般做土建或在基础的时候，为了以后安装基础上的结构或者设备方便，事先在做基础时候把一部分设备的底座，或者地脚螺栓，或者辅助的钢板结构进行预埋，这样基础施工完毕后可以很容易地将后来的设备固定在预埋板或预埋件上，工程上非常常见。

但是，体育场罩棚等大型空间复杂异形钢结构在埋件处受力复杂，埋件设计较难，传统做法有预埋钢板、预埋螺栓等。这种做法主要有两个缺点，一是在地震、风荷载等各种复杂荷载作用下，埋件在不均匀复杂受力情况下易发生失效；二是预埋钢板埋件锚固筋多且密，安装不便，且降低混凝土握裹力。

因此，需要提供一种埋件，其受力整体性较好，能够承受各种复杂受力情况，安装方便，能够与钢筋混凝土有效结合，受力能够有效的传递。

技术实现要素：

为了克服上述现有技术中的缺点，本实用新型的一个目的在于提供一种倒三角形六杆桁架结构埋件，其受力整体性较好，能够承受各种复杂受力情况，适于大规模推广应用。

本实用新型的另一目的在于提供一种倒三角形六杆桁架结构埋件，其能够与钢筋混凝土有效结合，受力能够有效的传递，适于大规模推广应用。

本实用新型的另一目的在于提供一种倒三角形六杆桁架结构埋件，其设计巧妙，结构简洁，安装方便，适于大规模推广应用。

为达到以上目的，本实用新型的倒三角形六杆桁架结构埋件，其特点是，包括第一上杆件、第二上杆件、第三上杆件、第一中杆件、第二中杆件、下杆件和若干连接件，所述第一上杆件、所述第二上杆件、所述第三上杆件、所述第一中杆件、所述第二中杆件和所述下杆件相互平行间隔设置且相互之间通过所述连接件连接，所述第一上杆件、所述第三上杆件和所述下杆件位于倒三角形的三个顶角，所述第二上杆件、所述第一中杆件和所述第二中杆件分别位于所述倒三角形的三条边的中部，所述第二上杆件位于所述第一上杆件和所述第三上杆件之间，所述第一中杆件位于所述第一上杆件和所述下杆件之间，所述第二中杆件位于所述第三上杆件和所述下杆件之间。

较佳地，所述第一上杆件和所述第二上杆件、所述第一上杆件和所述第一中杆件、所述第二上杆件和所述第三上杆件、所述第二上杆件和所述第一中杆件、所述第二上杆件和所述第二中杆件、所述第三上杆件和所述第二中杆件、所述第一中杆件和所述第二中杆件、所述第一中杆件和所述下杆件、所述第二中杆件和所述下杆件分别通过所述连接件连接。

更佳地，所述第三上杆件和所述第二中杆件、所述第一上杆件和所述第一中杆件、所述第二上杆件和所述第一中杆件、所述第二上杆件和所述第二中杆件、所述第二上杆件和所述第三上杆件分别通过五个所述连接件连接，五个所述连接件中的三个所述连接件相互平行间隔设置并垂直于所述第一上杆件，五个所述连接件中的剩余二个所述连接件相互平行间隔设置并倾斜于所述第一上杆件。

更佳地，所述第二中杆件和所述下杆件、所述第一中杆件和所述下杆件分别通过三个所述连接件连接，三个所述连接件中的二个所述连接件相互平行间隔设置并垂直于所述第一中杆件，三个所述连接件中的剩余一个所述连接件倾斜于所述第一中杆件。

更佳地，所述第一中杆件和所述第二中杆件通过三个所述连接件连接，三个所述连接件相互平行间隔设置并垂直于所述第一中杆件。

更佳地，所述第一上杆件和所述第二上杆件通过四个所述连接件连接，四个所述连接件中的三个所述连接件相互平行间隔设置并垂直于所述第一上杆件，四个所述连接件中的剩余一个所述连接件倾斜于所述第一上杆件。

较佳地，所述倒三角形六杆桁架结构埋件还包括端板和/或埋板，所述第一上杆件、所述第二上杆件、所述第三上杆件、所述第一中杆件、所述第二中杆件和所述下杆件的两端分别设置有所述端板和所述埋板，所述端板垂直于所述第一上杆件，所述埋板倾斜于所述第一上杆件且所述埋板位于一个平面内。

更佳地，所述倒三角形六杆桁架结构埋件还包括加强板，所述加强板分别连接所述第一上杆件、所述第二上杆件、所述第三上杆件、所述第一中杆件、所述第二中杆件和所述下杆件中的任一个和所述端板或所述埋板。

较佳地，所述倒三角形六杆桁架结构埋件还包括锚钉，所述第一上杆件、所述第二上杆件、所述第三上杆件、所述第一中杆件、所述第二中杆件、所述下杆件和所述连接件中的至少一个设置有所述锚钉。

较佳地，所述第一上杆件、所述第二上杆件、所述第三上杆件、所述第一中杆件、所述第二中杆件、所述下杆件和所述连接件均为管件。

本实用新型的有益效果主要在于：

1、本实用新型的倒三角形六杆桁架结构埋件包括第一上杆件、第二上杆件、第三上杆件、第一中杆件、第二中杆件、下杆件和若干连接件，杆件相互平行间隔设置且相互之间通过连接件连接，第一上杆件、第三上杆件和下杆件位于倒三角形的三个顶角，第二上杆件、第一中杆件和第二中杆件分别位于倒三角形的三条边的中部，第二上杆件位于第一上杆件和第三上杆件之间，第一中杆件位于第一上杆件和下杆件之间，第二中杆件位于第三上杆件和下杆件之间，受力整体性较好，能够承受各种复杂受力情况，适于大规模推广应用。

2、本实用新型的倒三角形六杆桁架结构埋件包括第一上杆件、第二上杆件、第三上杆件、第一中杆件、第二中杆件、下杆件和若干连接件，杆件相互平行间隔设置且相互之间通过连接件连接，第一上杆件、第三上杆件和下杆件位于倒三角形的三个顶角，第二上杆件、第一中杆件和第二中杆件分别位于倒三角形的三条边的中部，第二上杆件位于第一上杆件和第三上杆件之间，第一中杆件位于第一上杆件和下杆件之间，第二中杆件位于第三上杆件和下杆件之间，能够与钢筋混凝土有效结合，受力能够有效的传递，适于大规模推广应用。

3、本实用新型的倒三角形六杆桁架结构埋件包括第一上杆件、第二上杆件、第三上杆件、第一中杆件、第二中杆件、下杆件和若干连接件，杆件相互平行间隔设置且相互之间通过连接件连接，第一上杆件、第三上杆件和下杆件位于倒三角形的三个顶角，第二上杆件、第一中杆件和第二中杆件分别位于倒三角形的三条边的中部，第二上杆件位于第一上杆件和第三上杆件之间，第一中杆件位于第一上杆件和下杆件之间，第二中杆件位于第三上杆件和下杆件之间，设计巧妙，结构简洁，安装方便，适于大规模推广应用。

本实用新型的这些和其它目的、特点和优势，通过下述的详细说明，附图和权利要求得以充分体现，并可通过所附权利要求中特地指出的手段、装置和它们的组合得以实现。

附图说明

图1是本实用新型的一具体实施例的立体示意图。

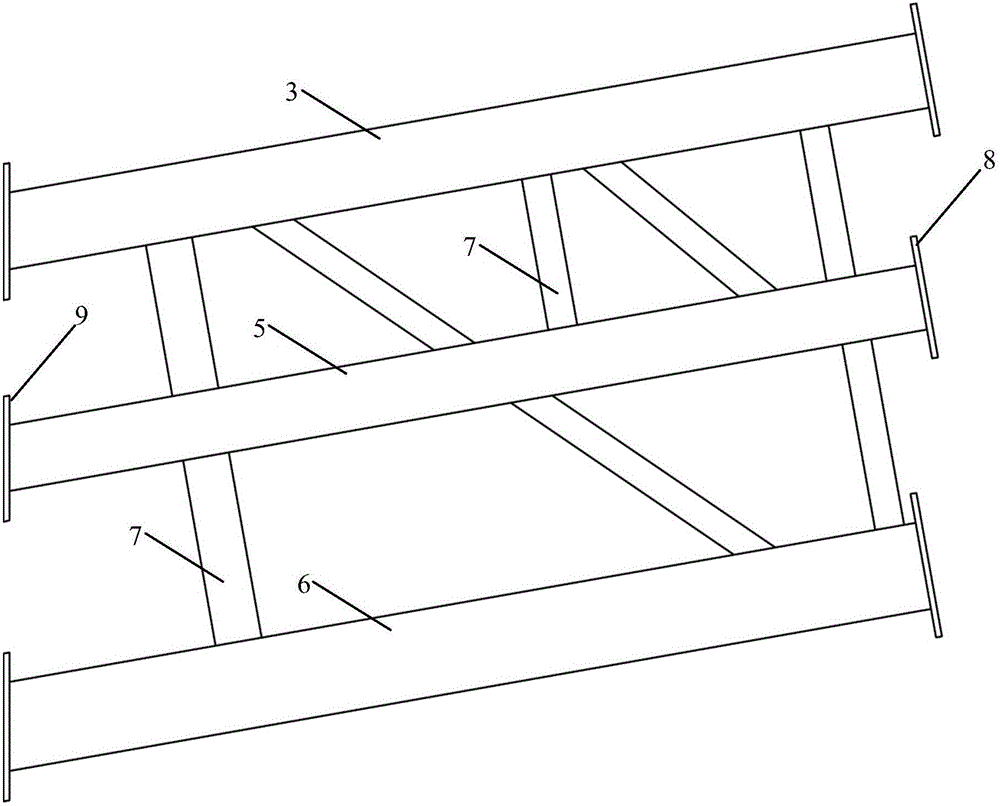

图2是图1所示的具体实施例的第三上杆件、第二中杆件和下杆件的组件的主视示意图。

图3是图1所示的具体实施例的第一上杆件、第一中杆件和下杆件的组件的主视示意图。

图4是图1所示的具体实施例的第二上杆件和第一中杆件的组件的主视示意图。

图5是图1所示的具体实施例的第二上杆件和第二中杆件的组件的主视示意图。

图6是图1所示的具体实施例的第二中杆件和第一中杆件的组件的主视示意图。

图7是图1所示的具体实施例的第三上杆件、第二上杆件和第一上杆件的组件的主视示意图。

图8是本实用新型的另一具体实施例的第三上杆件和第二中杆件的组件的主视示意图。

(符号说明)

1第一上杆件；2第二上杆件；3第三上杆件；4第一中杆件；5第二中杆件；6下杆件；7连接件；8端板；9埋板；10加强板；11锚钉。

具体实施方式

为了能够更清楚地理解本实用新型的技术内容，特举以下实施例详细说明。

请参见图1至图7所示，本实用新型的倒三角形六杆桁架结构埋件包括第一上杆件1、第二上杆件2、第三上杆件3、第一中杆件4、第二中杆件5、下杆件6和若干连接件7，所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5和所述下杆件6相互平行间隔设置且相互之间通过所述连接件7连接，所述第一上杆件1、所述第三上杆件3和所述下杆件6位于倒三角形的三个顶角，所述第二上杆件2、所述第一中杆件4和所述第二中杆件5分别位于所述倒三角形的三条边的中部，所述第二上杆件2位于所述第一上杆件1和所述第三上杆件3之间，所述第一中杆件4位于所述第一上杆件1和所述下杆件6之间，所述第二中杆件5位于所述第三上杆件3和所述下杆件6之间。

也就是说，本实用新型的倒三角形六杆桁架结构埋件的横截面的外形轮廓呈倒三角形，第一上杆件1、第二上杆件2和第三上杆件3的连线构成倒三角形的一条边，第一上杆件1、第一中杆件4和下杆件6的连线构成倒三角形的第二条边，第三上杆件3、第二中杆件5和下杆件6的连线构成倒三角形的第三条边。

所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5和所述下杆件6相互之间通过所述连接件7连接可以采用任何合适的结构，请参见图1至图7所示，在本实用新型的一具体实施例中，所述第一上杆件1和所述第二上杆件2、所述第一上杆件1和所述第一中杆件4、所述第二上杆件2和所述第三上杆件3、所述第二上杆件2和所述第一中杆件4、所述第二上杆件2和所述第二中杆件5、所述第三上杆件3和所述第二中杆件5、所述第一中杆件4和所述第二中杆件5、所述第一中杆件4和所述下杆件6、所述第二中杆件5和所述下杆件6分别通过所述连接件7连接。

所述第三上杆件3和所述第二中杆件5、所述第一上杆件1和所述第一中杆件4、所述第二上杆件2和所述第一中杆件4、所述第二上杆件2和所述第二中杆件5、所述第二上杆件2和所述第三上杆件3分别通过所述连接件7连接可以采用任何合适的结构，请参见图1至图5和图7所示，在本实用新型的一具体实施例中，所述第三上杆件3和所述第二中杆件5、所述第一上杆件1和所述第一中杆件4、所述第二上杆件2和所述第一中杆件4、所述第二上杆件2和所述第二中杆件5、所述第二上杆件2和所述第三上杆件3分别通过五个所述连接件7连接，五个所述连接件7中的三个所述连接件7相互平行间隔设置并垂直于所述第一上杆件1，五个所述连接件7中的剩余二个所述连接件7相互平行间隔设置并倾斜于所述第一上杆件1。

所述第二中杆件5和所述下杆件6、所述第一中杆件4和所述下杆件6分别通过所述连接件7连接可以采用任何合适的结构，请参见图1至图3所示，在本实用新型的一具体实施例中，所述第二中杆件5和所述下杆件6、所述第一中杆件4和所述下杆件6分别通过三个所述连接件7连接，三个所述连接件7中的二个所述连接件7相互平行间隔设置并垂直于所述第一中杆件4，三个所述连接件7中的剩余一个所述连接件7倾斜于所述第一中杆件4。

所述第一中杆件4和所述第二中杆件5通过所述连接件7连接可以采用任何合适的结构，请参见图1和图6所示，在本实用新型的一具体实施例中，所述第一中杆件4和所述第二中杆件5通过三个所述连接件7连接，三个所述连接件7相互平行间隔设置并垂直于所述第一中杆件4。

所述第一上杆件1和所述第二上杆件2通过所述连接件7连接可以采用任何合适的结构，请参见图1和图7所示，在本实用新型的一具体实施例中，所述第一上杆件1和所述第二上杆件2通过四个所述连接件7连接，四个所述连接件7中的三个所述连接件7相互平行间隔设置并垂直于所述第一上杆件1，四个所述连接件7中的剩余一个所述连接件7倾斜于所述第一上杆件1。

所述第三上杆件3和所述第二中杆件5通过所述连接件7连接可以采用任何合适的结构，请参见图8所示，在本实用新型的另一具体实施例中，所述第三上杆件3和所述第二中杆件5通过三个所述连接件7连接，三个所述连接件7相互平行间隔设置并倾斜于所述第三上杆件3。

为了便于后续施工安装和/或与钢筋混凝土有效结合，请参见图1至图7所示，在本实用新型的一具体实施例中，所述倒三角形六杆桁架结构埋件还包括端板8和埋板9，所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5和所述下杆件6的两端分别设置有所述端板8和所述埋板9，所述端板8垂直于所述第一上杆件1，所述埋板9倾斜于所述第一上杆件1且所述埋板9位于一个平面内。所述埋板9也可以不位于一个平面内，如图8所示，在本实用新型的另一具体实施例中，所述埋板9相互平行，不位于一个平面内。端板8便于后续施工安装，埋板9便于与钢筋混凝土有效结合。

为了增强杆件和端板8或埋板9的连接强度，更佳地，所述倒三角形六杆桁架结构埋件还包括加强板10，所述加强板10分别连接所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5和所述下杆件6中的任一个和所述端板8或所述埋板9。请参见图8所示，在本实用新型的另一具体实施例中，第三上杆件3和端板8、第三上杆件3和埋板9、第二中杆件5和端板8以及第二中杆件5和埋板9之间均连接有加强板10。

为了便于与钢筋混凝土有效结合，较佳地，所述倒三角形六杆桁架结构埋件还包括锚钉11，所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5、所述下杆件6和所述连接件7中的至少一个设置有所述锚钉11。请参见图8所示，在本实用新型的另一具体实施例中，所述第三上杆件3、所述第二中杆件5以及所述第三上杆件3和所述第二中杆件5之间的所述连接件7均设置有所述锚钉11。

所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5、所述下杆件6和所述连接件7可以是任何合适的部件，请参见图1至图8所示，在本实用新型的两个具体实施例中，所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5、所述下杆件6和所述连接件7均为管件。

本实用新型使用时，将所述埋板9、所述第一上杆件1、所述第二上杆件2、所述第三上杆件3、所述第一中杆件4、所述第二中杆件5、所述下杆件6和所述连接件7浇注在钢筋混凝土中，端板8裸露在外，与钢筋混凝土表面齐平，用于连接体育场罩棚等大型空间复杂异形钢结构。

本实用新型的优点和积极效果主要有：

1)受力整体性较好，能够承受各种复杂受力情况；

2)能够与钢筋混凝土有效结合，受力能够有效的传递；

3)埋件相对位置能够有效控制。

综上，本实用新型的倒三角形六杆桁架结构埋件受力整体性较好，能够承受各种复杂受力情况，能够与钢筋混凝土有效结合，受力能够有效的传递，且设计巧妙，结构简洁，安装方便，适于大规模推广应用。

由此可见，本实用新型的目的已经完整并有效的予以实现。本实用新型的功能及结构原理已在实施例中予以展示和说明，在不背离所述原理下，实施方式可作任意修改。所以，本实用新型包括了基于权利要求精神及权利要求范围的所有变形实施方式。
