本实用新型涉及一种免维护的卫浴地漏,属于卫生洁具技术领域。
背景技术:
:
地漏作为连接室内和排水管道的重要接口,其质量的优劣直接影响室内的空气质量和人们的身心健康。地漏从构造上可分为水封地漏和无水封地漏两大类,其中水封地漏历史悠久,但存在易滋养细菌和害虫、储水易干涸返味的缺陷。随着生活水平的不断提高,人们对地漏的基本功能及其美观性的要求也不断提升,相继诞生了浮球式、弹簧式、吸铁石式等新型地漏装置。目前,市面上可见的一种弹簧式地漏是在密封垫上加装一只弹簧,通过弹簧的收缩带动密封垫关闭排水口,所用的弹簧为铁制材料,在污水中很容易锈蚀,存在寿命短、易缠绕毛发、不易清理的缺陷。
技术实现要素:
:
本实用新型的目的在于克服上述已有技术的不足而提供一种结构简单、排水流畅、安装方便、易清理、具有防锈蚀、防堵塞、防异味、防害虫及防溢出功能的免维护的卫浴地漏。
本实用新型的目的可以通过如下措施来达到:一种免维护的卫浴地漏,其包括地漏预埋件,其特征在于地漏预埋件由不锈钢壳体和PVC连接件两部分组成, PVC连接件内螺纹连接地漏阀芯,地漏阀芯上设有PVC网,不锈钢壳体上螺纹连接不锈钢地漏网;所述的地漏阀芯包括阀芯壳体、拉杆套、拉杆套堵头、弹簧、拉杆活塞、拉杆、密封件和硅胶密封垫圈,阀芯壳体内设有拉杆套,阀芯壳体和拉杆套之间构成阀芯腔体,拉杆套的上端的凹槽内设有拉杆套堵头,拉杆套内设有拉杆活塞,拉杆活塞连接拉杆,拉杆穿过拉杆套下端的通孔,拉杆活塞的直径大于拉杆套下端通孔的直径,,拉杆套内设有弹簧,弹簧的一端与拉杆活塞的顶面相接,另一端与拉杆套堵头相接,拉杆的底部连接密封件,阀芯壳体上端设有进水口,下端设有出水口,进水口和出水口均与阀芯腔体相通。
为了进一步实现本实用新型的目的,所述的PVC连接件上设有环形的台阶,PVC连接件的环形台阶上设有硅胶密封垫。
为了进一步实现本实用新型的目的,所述的密封件上套有硅胶密封垫圈。
为了进一步实现本实用新型的目的,所述的拉杆活塞和拉杆连为一体。
本实用新型同已有技术相比可产生如下积极效果:本实用新型彻底解决了传统弹簧式地漏的易锈蚀、易缠绕毛发、不易清理的缺陷,结构简单、安装方便,具有防锈蚀、防堵塞、防异味、防害虫及防溢出功能,可广泛应用于住宅卫浴的排水系统中,其具有:
1.结构简单、安装方便。
本卫浴地漏由地漏预埋件和地漏阀芯两部分组成,地漏预埋件采用不锈钢壳体与PVC连接件粘接为一体的结构,具有美观、耐腐蚀、密封性好的优点。在铺设卫生间地面时,只需把PVC连接件与相应的排水管粘接为一体,旋紧地漏阀芯即可完成地漏的安装。
2.排水流畅、防护功能全。
本卫浴地漏的排水由地漏阀芯控制,地漏阀芯由PVC材料注塑而成,其内壁光滑,腔体内无易挂毛发及脏物的部件,具有排水流畅、不易堵塞的优点。
基于弹簧的重力平衡原理,本卫浴地漏通过对重力及弹力的精确计算,使地漏阀芯底部的密封件开闭自如:当流入地漏中的水达到一定量时,密封件在水的重力作用下自动打开,水顺着阀芯腔体下的出水口直接流入排水管;污水排完后,密封件在弹簧的弹力作用下自动关闭阀芯腔体下的出水口,起到防异味、防害虫及防溢出的作用。
3.免维护。
拉杆套5与阀芯壳体8粘接为一体,图4中顶部进水口4被分为两部分,形成Φ型手柄,手指可插入其中,便于拆、装地漏阀芯。拉杆套与阀芯壳体共同构成排放污水的通道(即阀芯腔体),阀芯腔体采用直上直下式排水,其内壁光滑,可保证进入进水口的污物能通过出水口顺利排至排水管,不存在腔体内缠绕毛发及脏物的缺陷。控制密封件封闭阀芯腔体的弹簧6密封于拉杆套内,其与污水不接触,可有效防止弹簧锈蚀,具有寿命长、易清理、免维护的特点。
附图说明:

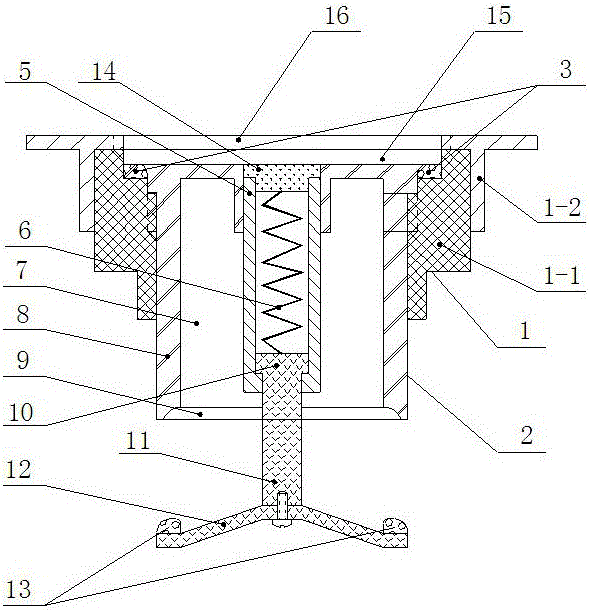

图1为本实用新型密封状态的剖视图;
图2为本实用新型排水状态的剖视图;
图3为本实用新型排水状态的地漏阀芯的剖视图;
图4为本实用新型的地漏阀芯俯视图;
图5为本实用新型的地漏阀芯拉杆套截面a-a剖视图。
具体实施方式:
下面结合附图对本实用新型的具体实施方式作详细说明:
实施例:一种免维护的卫浴地漏(参见图1-图5),其包括地漏预埋件1,地漏预埋件1由不锈钢壳体1-2和PVC连接件1-1两部分组成,不锈钢壳体1-2和PVC连接件1-1粘接为一体,PVC连接件1-1为地漏阀芯2的安装提供一个环形的台阶,PVC连接件1-1的环形台阶上设有硅胶密封垫3, PVC连接件1-1与地漏阀芯2采用螺纹连接。安装时将地漏预埋件1的PVC连接件1-1与排水管粘接为一体,顺时针旋紧阀芯2,即可对排水管起密封作用,从而实现防异味、防害虫及防溢出功能;将PVC网15置于地漏阀芯2上、不锈钢地漏网16螺纹连接于不锈钢壳体1-2上,即可完成本地漏的安装。PVC网15、不锈钢地漏网16可过滤掉污水中的杂物,起到防止毛发、纤维等堵塞排水管的作用。
所述的地漏阀芯2(参见图3、图4)以PVC塑料为材质,由阀芯壳体8、拉杆套5、拉杆套堵头14、弹簧6、拉杆活塞10、拉杆11、密封件12和硅胶密封垫圈13组成。阀芯壳体8内设有拉杆套5,阀芯壳体8和拉杆套5之间构成阀芯腔体7,拉杆套5的上端设有凹槽,拉杆套5的上端的凹槽内粘接有拉杆套堵头14,拉杆套5内设有拉杆活塞10,拉杆活塞10连接拉杆11,拉杆活塞10和拉杆11注塑为一体,拉杆11穿过拉杆套5下端的通孔,并可带动拉杆活塞10上下移动,拉杆活塞10的直径大于拉杆套5下端通孔的直径,以避免拉杆活塞10从拉杆套5下端脱出。拉杆套5内设有弹簧6,弹簧6的一端与拉杆活塞10的顶面相接,另一端与拉杆套堵头14相接,拉杆11的底部用M3的螺丝固定密封件12,密封件12上套有硅胶密封垫圈13。阀芯壳体8上端设有进水口4,下端设有出水口9,进水口4和出水口9均与阀芯腔体7相通。拉杆套5的设计一方面可对拉杆活塞10、拉杆11及密封件12起限位作用,以防止密封件12在上下运动过程中出现偏向,同时可保证阀芯2的各部件不会落入排水管内,另一方面可对弹簧6起密封作用,以防锈蚀。
上述,只是本实用新型的部分实例,并不是用来限制本实用新型的实施与权利范围,凡与本实用新型权利要求所述内容相同或等同的技术方案,均应包括在本实用新型保护范围内。
