本实用新型涉及水稻环保种植领域中的一种稻田环保自动排水装置。
背景技术:
现在的稻田的排水都是采用在田埂上开缺来进行放水,为了不使稻田的水放出过多,在放水时就需要人看守。在下暴雨的时候,稻田里的水猛涨,经常把稻田的田埂冲垮,给农业生产造成了极大的损失。为了保证稻田的生产安全,我们经过长期研究,发明了能够自动排水的安全装置。
技术实现要素:
本实用新型涉的目的是为了提供一种自动化管理和保持稻田里的水位和保护田埂不受暴雨冲击的、能够自动排泄稻田里的过多雨水的安全环保装置。
为实现上述目的,本实用新型所述的稻田环保自动排水装置主要包括环形浮体、浮力腔、内通孔、进水孔、连通管、出水孔、密封环槽、密封环、排水管、排水孔、连接管、出水管、基座。
所述的基座的上面固定有排水管,在排水管的上面部分套装有环形浮体,在排水管的中部或中下部分的管表面的侧面有排水孔,排水孔处的排水管与预埋在田埂中的出水管通过连接管连接。在环形浮体的内通孔的内环面上有出水孔,在出水孔的上面和下面的内通孔的内环面上有密封环槽,密封环槽内安装的密封环与排水管的上面部分的外表面配合而使环形浮体能够在排水管的上面部分上滑动,并能够使环形浮体向上滑动时打开排水通道、向下滑动时打关闭排水通道;在环形浮体随水位的升高而上浮时,在排水管上向上滑动,继而能够打开排水通道;在环形浮体随水位下降而在排水管上向下滑动时,能够关闭排水通道。
所述的排水管是多通管道与固定凸缘的结合体;排水管的上面部分的管表面是光滑的圆管形的外表面,光滑的圆管形的外表面与环形浮体的密封环槽内安装的密封环配合;排水管的下端是向外凸出的固定凸缘,固定凸缘密封排水管的下面部分;排水管的竖向的管环面的侧面有分支的管道,分支的管道的管孔是排水孔,分支的管道与连接管连接,排水孔与连接管和排水管的上端部的进水口相通。
所述的环形浮体是圆环形的空腔体,环形浮体内的空腔体是浮力腔,环形浮体的内环面是内通孔,内通孔的内环面上有出水孔和密封环槽,密封环槽在出水孔的上面和下面;在环形浮体的下面一面或外面的下面部分有进水孔,在浮力腔内有连接进水孔和出水孔的连通管,连通管与进水孔和出水孔相通;所述的浮力腔是产生浮力腔体,浮力腔产生的浮力能够支撑环形浮体的重量、并能够使环形浮体浮在水面上时水面在环形浮体的上端面至出水孔上面的密封环之间。
所述的密封环槽是安装密封环的环形凹槽,在内通孔的内环面上。
所述的密封环是橡胶密封圈。
所述的出水管是预埋在田埂中的空心的通水管道。
所述的连接管是连接排水管的排水孔与出水管的连接管道,是硬管或软管。
所述的基座是建造在田埂的内壁上固定排水管的下端部的底座,或者是建造在靠近田埂的稻田内固定排水管的下端部的底座。
所述的环形浮体是打开和关闭稻田环保自动排水装置的排水通道的滑动开关,利用环形浮体产生的浮力自动打开排水通道、利用环形浮体的重力自动关闭排水通道。
所述的进水孔和出水孔都低于正常的灌溉水位的水面。
所述的稻田环保自动排水装置在自动排水时不需要能源带动,既环保、又安全。
本实用新型稻田环保自动排水装置的结构紧凑合理、制造和使用方便,自动化程度高,自动排水和保持稻田里的水位的效果好,自动排水时不需要人看守,在稻田里的水面低于设定的灌溉水位时自动关闭排水通道而保持水位。
附图说明

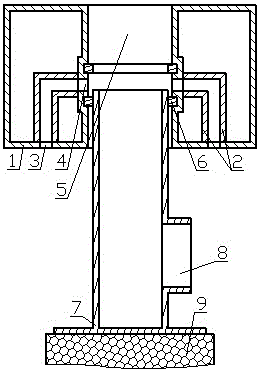

图1是稻田环保自动排水装置关闭时的剖视结构的示意图;
图2是稻田环保自动排水装置开启时的剖视结构的示意图;
图3是稻田环保自动排水装置安装在稻田中的剖视结构的示意图。
图中所示:环形浮体1、连通管2、进水孔3、出水孔4、内通孔5、密封环6、排水管7、排水孔8、基座9、出水管10、连接管11、田埂12、水13。
具体实施方式
本实用新型稻田环保自动排水装置主要包括环形浮体1、浮力腔、内通孔5、进水孔3、连通管2、出水孔4、密封环槽、密封环6、排水管7、排水孔8、连接管11、出水管10、基座9。
所述的基座9的上面固定有排水管7,在排水管7的上面部分套装有环形浮体1,在排水管7的中部或中下部分的管表面的侧面有排水孔8,排水孔8处的排水管7与预埋在田埂12中的出水管10通过连接管11连接。在环形浮体1的内通孔5的内环面上有出水孔4,在出水孔4的上面和下面的内通孔5的内环面上有密封环槽,密封环槽内安装的密封环6与排水管的上面部分的外表面配合而使环形浮体1能够在排水管7的上面部分上滑动,并能够使环形浮体向上滑动时打开排水通道、向下滑动时打关闭排水通道;在环形浮体1随水位的升高而上浮时,在排水管7上向上滑动,继而能够打开排水通道;在环形浮体1随水位下降而在排水管7上向下滑动时,能够关闭排水通道。
排水管7制造成为多通管道与固定凸缘的结合体;排水管7的上面部分的外面制造成为光滑的圆管形的外表面,光滑的圆管形的外表面与环形浮体1的密封环槽内安装的密封环6配合;排水管7的下端制造成为向外凸出的固定凸缘,固定凸缘密封排水管7的下面部分;排水管7的竖向的管环面的侧面制造有分支的管道,分支的管道的管孔制造成为排水孔8,分支的管道与连接管11连接,排水孔8与连接管11和排水管7的上端部的进水口相通。
环形浮体1制造成为圆环形的空腔体,环形浮体1内的空腔体制造成为浮力腔,环形浮体1的内环面制造成为内通孔5,内通孔5的内环面上制造有出水孔4和密封环槽,密封环槽在出水孔4的上面和下面;在环形浮体1的下面一面或外面的下面部分制造有进水孔3,在浮力腔内制造有连接进水孔3和出水孔4的连通管2,连通管2与进水孔3和出水孔4相通;所述的浮力腔制造成为产生浮力腔体。
所述的密封环槽制造成为安装密封环6的环形凹槽,制造在内通孔5的内环面上。
所述的密封环6是橡胶密封圈。
出水管10制造成为空心的通水管道,预埋在田埂12中。
连接管11制造成为连接排水管7的排水孔8与出水管10的连接管道,制造成为硬管或软管。
基座9制造成为建造在田埂12的内壁上固定排水管7的下端部的底座,或者制造成为建造在靠近田埂12的稻田内固定排水管7的下端部的底座。
安装时,将排水管7的下端的凸出凸缘固定在基座9上,再用连接管11连接排水管7的表面的侧面的分支管道的排水孔8和预埋在田埂12中的出水管10;之后,将密封环安装在密封环槽内,再将环形浮体1的内通孔5和安装在密封环槽内的密封环6套装在排水管7的上面部分的光滑的圆管形的管表面。
