一种适用于河套灌区多功能推土机的制作方法

本实用新型涉及推土机机械技术领域，具体为一种适用于河套灌区多功能推土机。

背景技术：

随着我国经济建设的快速发展，市场对于各种道路工程机械尤其是推土机的需求日益增大，推土机广泛地应用在公路建设、城镇改造等工程施工中，在河道建设中，推土机完成挖土、运土工作后、还需要实用压路机压实路面，并且在遇到大块的石块和建筑废料时，还需要将其捣碎，增加了成本，浪费了时间，例如中国专利申请号为201420749581.4一种多功能推土机，具体内容为：一种多功能推土机，包括驾驶室、底座和机械臂，所述驾驶室内壁上设有隔音层，推土机设有铲刀和滚轮，滚轮可拆卸的装在推土机上，推土机还装有一个可以伸缩的机械臂，机械臂通过转向装置的带动可以360°转动，机械臂上设有机械捣钎，在遇到大的石块或建筑废料时，机械捣钎可以及时进行捣碎，不需要使用捣钎的时候，机械臂可以收缩，减少了空间的占用，多功能推土机，通过加设滚轮、机械臂和捣钎，实现了将推土、碾轧和捣碎三种功能融于一体的效果，大大的提高了工作效率，使用方便，设计合理，并通过在驾驶室中加设隔音层，有效的隔绝了噪音，很好的改善了驾驶员的工作环境，保护了驾驶员的身心健康，这种多功能推土机虽然通过加设滚轮、机械臂和捣钎，实现了将推土、碾轧和捣碎三种功能融于一体的效果，大大的提高了工作效率，但是缺少刮平设施和压实设施，推土过后还需要用压路机压实路面，影响工程的进度，增加成本，浪费时间，因此，设计一种适用于河套灌区多功能推土机。

技术实现要素：

本实用新型的目的在于提供一种适用于河套灌区多功能推土机，以解决上述背景技术中提出的虽然通过加设滚轮、机械臂和捣钎，实现了将推土、碾轧和捣碎三种功能融于一体的效果，大大的提高了工作效率，但是缺少刮平设施和压实设施，推土过后还需要用压路机压实路面，影响工程的进度，增加成本，浪费时间的问题。

为实现上述目的，本实用新型提供如下技术方案：一种适用于河套灌区多功能推土机，包括机体，所述机体的底部设置有车轮，所述车轮的外壁设置有履带，所述机体的底部右端设置有刮平板，所述机体的底部左端设置有石辊，所述机体的右端设置有支撑杆，所述支撑杆的右端设置有碎石辊，所述支撑杆的左端设置有步进电机，所述步进电机的顶部设置有液压泵，所述液压泵的顶部设置有推土铲，所述机体的顶部设置有转向装置，所述转向装置的内腔设置有机械臂，所述机械臂的底部连接在机体的顶部，所述转向装置的内腔底部设置有支撑台，所述支撑台的顶部设置有电动机，所述电动机的右端设置有圆锥齿轮，所述圆锥齿轮的底部设置有传动齿轮，所述传动齿轮套接在机械臂的外壁，所述机械臂的右端设置有挖铲，所述机体的内腔设置有控制装置，所述控制装置分别与液压泵、电动机和步进电机电性连接。

优选的，所述碎石辊的外壁设置有碎石锥，所述碎石锥的数量至少为十五组，十五组所述碎石锥的结构相同，所述碎石锥均匀排列在碎石辊的外壁。

优选的，所述圆锥齿轮的齿数远少于传动齿轮的齿数。

优选的，所述刮平板为凹型结构。

与现有技术相比，本实用新型的有益效果是：本实用新型通过碎石辊的设置，使推土机能够碾碎推土机推土过程中所遇到的小石块，通过机械臂和挖铲的设置，使推土机能够移除或破碎推土机推土过程中碎石辊所不能碾碎的大石块，减少对推土铲的损害，通过刮平板的设置，使推土机推过的路面能够平整，提高石辊的工作效率，通过石辊的设置，使推土机推过的路面能够被压实，减少压路机的使用，提高工作效率，节省成本，通过车轮外壁的履带设置，使推土机推土的过程中不会打滑，保证推土机的稳定性，使驾驶员的安全得到保证。

附图说明

图1为本实用新型结构示意图；

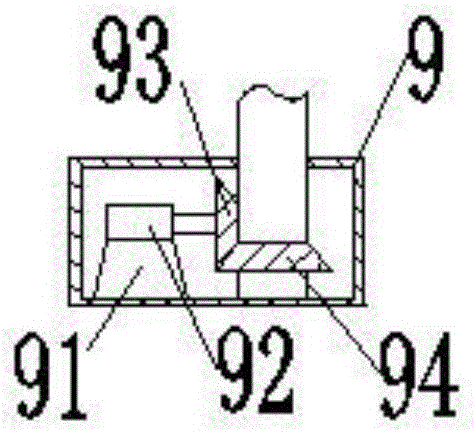

图2为本实用新型转向结构示意图。

图中：1机体、2车轮、3履带、4刮平板、5支撑杆、6碎石辊、61碎石锥、7液压泵、8推土铲、9转向装置、91支撑台、92电动机、93圆锥齿轮、94传动齿轮、10机械臂、11挖铲、12控制装置、13步进电机、14石辊。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种适用于河套灌区多功能推土机，包括机体1，所述机体1的底部设置有车轮2，所述车轮2的外壁设置有履带3，所述机体1的底部右端设置有刮平板4，所述机体1的底部左端设置有石辊14，所述机体1的右端设置有支撑杆5，所述支撑杆5的右端设置有碎石辊6，所述支撑杆5的左端设置有步进电机13，所述步进电机13的顶部设置有液压泵7，所述液压泵7的顶部设置有推土铲8，所述机体1的顶部设置有转向装置9，所述转向装置9的内腔设置有机械臂10，所述机械臂10的底部连接在机体1的顶部，所述转向装置9的内腔底部设置有支撑台91，所述支撑台91的顶部设置有电动机92，所述电动机92的右端设置有圆锥齿轮93，所述圆锥齿轮93的底部设置有传动齿轮94，所述传动齿轮94套接在机械臂10的外壁，所述机械臂10的右端设置有挖铲11，所述机体1的内腔设置有控制装置12，所述控制装置12分别与液压泵7、电动机92和步进电机13电性连接。

其中，所述碎石辊6的外壁设置有碎石锥61，所述碎石锥61的数量至少为十五组，十五组所述碎石锥61的结构相同，所述碎石锥61均匀排列在碎石辊6的外壁，使碎石辊6的碎石效果更好，减少对推土铲8的损害，所述圆锥齿轮93的齿数远少于传动齿轮94的齿数，使机械臂10的转向不会太快，保证操作安全，所述刮平板4为凹型结构，使刮起的土不会粘黏在刮平板4的表面，保证刮平板4的刮平效果。

工作原理：本实用新型通过控制装置12控制步进电机13的转动分别带动支撑杆5和液压泵7的转动，使碎石辊6和推土铲8能够升起和降落，保证碎石辊6和推土铲8的工作效率，通过控制装置12控制液压泵7的伸缩，使推土铲8的方向可以调节，保证推土铲8的推土效果，通过控制装置12控制电动机92的转动带动圆锥齿轮93的转动，通过圆锥齿轮93的转动带动传动齿轮94的转动，通过传动齿轮94的转动带动机械臂10的转动，使机械臂10可以做圆周运动，增加机械臂10的工作范围，通过在机械臂10右端挖铲11的设置，使推土机能够移除或破碎在推土机推土过程中碎石辊6所不能碾碎的大石块，减少对推土铲8的损害，通过机体1底部右端刮平板4的设置，使推土机推过的路面能够平整，提高石辊14的工作效率，通过机体1左端石辊14的设置，使推土机推过的路面能够被压实，减少压路机的使用，提高工作效率，节省成本，通过车轮3外壁的履带3设置，使推土机推土的过程中不会打滑，保证推土机的稳定性，使驾驶员的安全得到保证。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
