一种水利启闭机的制作方法

本实用新型涉及启闭机设备技术领域，具体为一种水利启闭机。

背景技术：

目前，启闭机用于各类大型给排水、水利水电工程，用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的，传统的启闭机只设置了旋转盘，每次工作时需要人们手工旋转旋转盘将拉杆升起从而打开水闸，此方法费时费力，且人们需要很长时间才能打开闸门，且传统的启闭机未设置照明灯泡，导致人们在夜晚无法进行工作，若在光线强度很弱的晚上进行工作，则有可能不慎落入水中，产生极其严重的后果，安全性不高，且传统的启闭机只设置有几个螺栓，导致该启闭机极易丢失，满足不了人们的需求。

技术实现要素：

本实用新型的目的在于提供一种水利启闭机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水利启闭机，包括启闭机保护罩、太阳能收集板、电动机、旋转盘与工作室，所述启闭机保护罩的顶部焊接固定有固定块，所述太阳能收集板安装在启闭机保护罩的右侧外壁上，所述启闭机保护罩的底部焊接固定有底座，且底座的内部设置有固定孔，所述固定孔与螺栓之间通过螺纹连接，所述电动机安装在启闭机保护罩的外壁上，所述旋转盘与启闭机保护罩之间通过连接轴连接，且旋转盘安装在连接轴上，所述工作室设置在启闭机保护罩的内部，且工作室的两侧内壁上安装有光伏组件，所述光伏组件与蓄电池之间通过导线连接，且蓄电池固定在工作室的底部，所述电动机与齿轮之间通过转动轴转动连接，所述齿轮的右侧安装有齿轮拉杆。

优选的，所述固定块的顶部设置有齿轮拉杆出口。

优选的，所述启闭机保护罩的外壁上安装有控制按钮。

优选的，所述螺栓的两侧安装有照明灯泡。

优选的，所述旋转盘上粘接固定有橡胶套。

与现有技术相比，本实用新型的有益效果是：该启闭机设置有太阳能接收板与光伏组件，设备在白天可将太阳能收集转化为电能，为设备供电，节约了大量电能，设备安装有旋转盘和电动机，人们在开闸时，只需打开电动机使其工作即可，电动机的转动轴会带动内部的齿轮转动，齿轮即会带动齿轮拉杆上升从而完成开闸，方便快捷、省时省力，当电动机出现故障时人们可通过操控旋转盘开闸，不会影响工作的进程，设备设置有照明灯泡，使人们在夜晚也可安全地进行工作，设备在底座上设置有许多螺栓，此设计大大地增强了该设备与地面的固定强度，提高了该设备的防盗性，满足了人们的需求。

附图说明

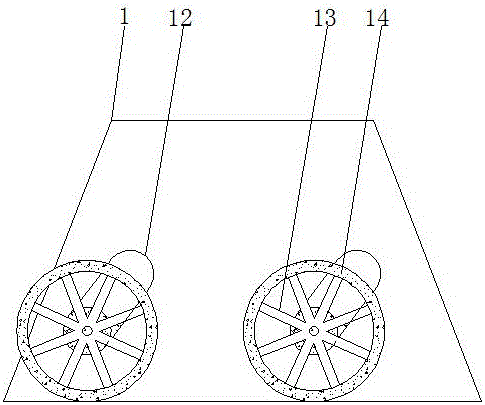

图1为本实用新型的结构示意图；

图2为本实用新型的后视图；

图3为本实用新型的剖视图。

图中：1-启闭机保护罩；2-固定块；3-齿轮拉杆出口；4-控制按钮；5-太阳能收集板；6-底座；7-电动机；8-螺栓；9-固定孔；10-螺纹；11-照明灯泡；12-连接轴；13-旋转盘；14-橡胶套；15-齿轮；16-齿轮拉杆；17-工作室；18-光伏组件；19-导线；20-蓄电池；21-转动轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：一种水利启闭机，包括启闭机保护罩1、太阳能收集板5、电动机7、旋转盘13与工作室17，启闭机保护罩1的顶部焊接固定有固定块2，太阳能收集板5安装在启闭机保护罩1的右侧外壁上，启闭机保护罩1的底部焊接固定有底座6，且底座6的内部设置有固定孔9，固定孔9与螺栓8之间通过螺纹10连接，电动机7安装在启闭机保护罩1的外壁上，旋转盘13与启闭机保护罩1之间通过连接轴12连接，且旋转盘13安装在连接轴12上，工作室17设置在启闭机保护罩1的内部，且工作室17的两侧内壁上安装有光伏组件18，光伏组件18与蓄电池20之间通过导线19连接，且蓄电池20固定在工作室17的底部，电动机7与齿轮15之间通过转动轴21转动连接，齿轮15的右侧安装有齿轮拉杆16，固定块2的顶部设置有齿轮拉杆出口3，启闭机保护罩1的外壁上安装有控制按钮4，螺栓8的两侧安装有照明灯泡11，旋转盘13上粘接固定有橡胶套14。

工作原理：需要开闸时，按下操控按钮4从而打开电动机7，使电动机7的转动轴21一个正转一个反转，且保持同样的转速，转动轴21带动齿轮15转动，齿轮15与齿轮拉杆16进行啮合作用，将齿轮拉杆16向上传输从而打开闸门，需要关闸时，则使两个转动轴21的转向互换即可，白天时太阳能收集板5对太阳能进行收集，光伏组件18将收集到的太阳能转化为电能并输入到蓄电池20中储存，待使用，夜晚工作时人们只需打开照明灯泡11即可。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
