一种带有马路智能排水警示装置的制作方法

文档序号:11572171阅读:321来源:国知局
一种带有马路智能排水警示装置的制造方法

本发明涉及马路排水领域,特别是一种带有马路智能排水警示装置。



背景技术:

井盖,用于遮盖道路或家中深井,防止人或者物体坠落。按材质可分为金属井盖、高强度纤维水泥混凝土井盖、树脂井盖等。

由于天气原因,很多时候由于降水量比较大,若不合理的排水,雨水大量堆积,就会造成大面积的百姓受灾,阻碍人们出行,影响人们的日常生活,严重时对人们的生命安全有很大的威胁,所以就需要人们做好合理的将水疏通的准备,便于马路上的雨水排出,防止在人们看不清道路时,人们容易猜到下水井盖,容易发生危险,所以要有很好的警示,并且要有合理的防止物品在掉进下水到中,鉴于此,本案发明人对上述问题进行深入研究,遂有本案产生。



技术实现要素:

本发明的目的是为了解决上述问题,设计了一种带有马路智能排水警示装置。

实现上述目的本发明的技术方案为,一种带有马路智能排水警示装置,包括矩形框架,所述矩形框架上表面设有升降机构,所述升降机构由加工在矩形框架上表面一端的条形凹槽、嵌装在条形凹槽内的条形承载板、固定连接在条形承载板上表面的一对推动缸、固定连接在每个推动缸上表面的一端一号矩形块、加工在矩形框架上表面一端的一对一号u型凹槽、固定连接在每个一号u型凹槽内的支撑横杆、套装在每个支撑横杆上表面的l形套壳、固定连接在一对l形套壳侧表面的排水井盖、加工在每个一号矩形块上表面的二号u型凹槽、嵌装在每个二号u型凹槽内的一号电控折形支杆和固定连接在一号电控折形支杆上表面一端的二号矩形块共同构成的,所述矩形框架内侧表面的防护机构,所述防护机构由固定连接在矩形框架内侧表面的多个折形支撑杆、固定连接在每个折形支撑杆一端的圆形垫片、固定连接在每个圆形垫片下表面的一号微型驱动件、固定连接在每个一号微型驱动件一端的三号矩形块、加工在每个三号矩形块侧表面且位置相对应的一号圆形凹槽、嵌装在每个一号圆形凹槽内的二号微型驱动件、固定连接在二号微型驱动件一端的四号矩形块、安装在其中一对相邻四号矩形块侧表面的一对一号电控摆动臂,设置在每个一号电控摆动臂上表面的一号半圆形挂钩、加工在另一对相邻四号矩形块侧表面的二号圆形凹槽、嵌装在二号圆形凹槽内的三号微型驱动件、固定连接在三号微型驱动件一端的五号矩形块、安装在五号矩形块上表面的二号电控摆动臂、固定连接在二号电控摆动臂一端的二号半圆形挂钩和活动连接在一号半圆形挂钩和二号半圆形挂钩上的筛网共同构成的,所述矩形框架上表面加工有三号圆形凹槽,所述三号圆形凹槽内嵌装有照明灯泡,所述矩形框架上表面设有与三号圆形凹槽相匹配的透明挡门。

所述矩形框架下表面四角处固定连接有折形杆,所述每个折形杆上表面加工有圆形螺纹孔,所述每个圆形螺纹孔内嵌装有与地面相连接的紧定螺钉。

所述多个折形支撑杆的数量为4-8个。

所述透明挡门的材质为玻璃。

所述三号微型驱动件为三号电控推杆。

所述排水井盖一端与一对二号矩形块相连接。

所述一号微型驱动件为一号电控推杆。

所述推动缸为液压缸。

所述二号微型驱动件为二号电控推杆。

所述矩形框架和排水井盖优选贴材料。

利用本发明的技术方案制作的一种带有马路智能排水警示装置,本装置有很好的警示效果,同时有效的将马路上的雨水进行排放,防止雨水在马路上的堆积,给人们出行带来的不便,同时防止人们的物品掉落,实用性高。

附图说明

图1是本发明所述一种带有马路智能排水警示装置的结构示意图;

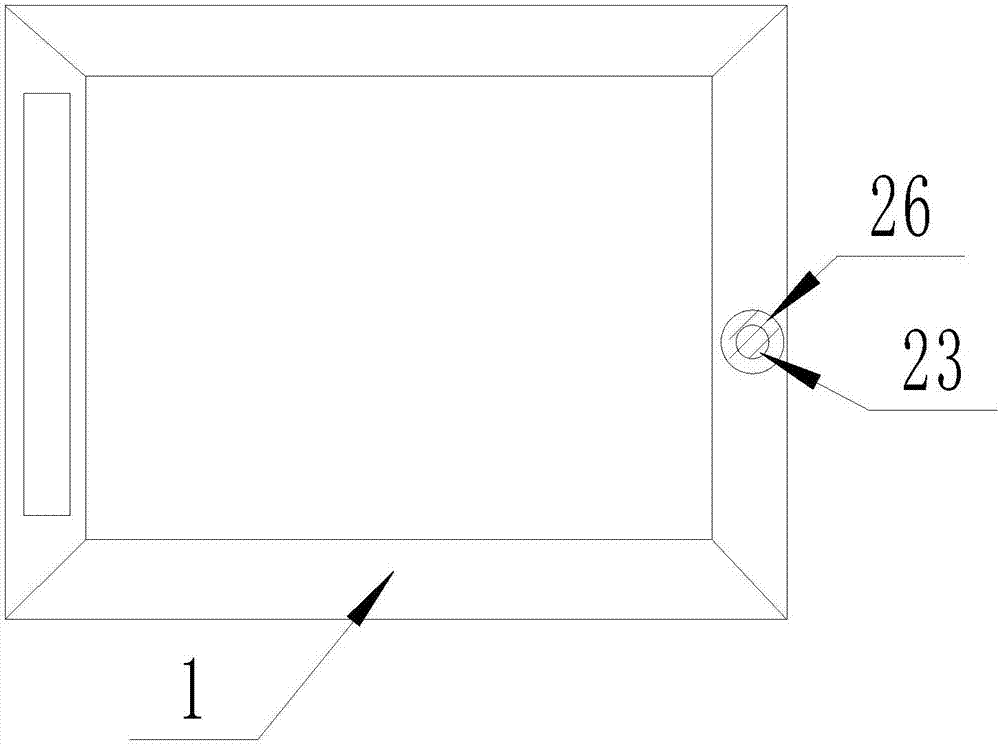

图2是本发明所述一种带有马路智能排水警示装置的透明挡门俯视图;

图3是本发明所述一种带有马路智能排水警示装置的l形套壳侧视图;

图4是本发明所述一种带有马路智能排水警示装置的推动缸主视图;

图中,1、矩形框架;2、条形承载板;3、推动缸;4、一号矩形块;5、支撑横杆;6、l形套壳;7、排水井盖;8、一号电控折形支杆;9、二号矩形块;10、折形支撑杆;11、圆形垫片;12、一号微型驱动件;13、三号矩形块;14、二号微型驱动件;15、四号矩形块;16、一号电控摆动臂;17、一号半圆形挂钩;18、三号微型驱动件;19、五号矩形块;20、二号电控摆动臂;21、二号半圆形挂钩;22、筛网;23、照明灯泡;24、折形杆;25、紧定螺钉;26、透明挡门。

具体实施方式

下面结合附图对本发明进行具体描述,如图1-4所示,一种带有马路智能排水警示装置,包括矩形框架(1),所述矩形框架(1)上表面设有升降机构,所述升降机构由加工在矩形框架(1)上表面一端的条形凹槽、嵌装在条形凹槽内的条形承载板(2)、固定连接在条形承载板(2)上表面的一对推动缸(3)、固定连接在每个推动缸(3)上表面的一端一号矩形块(4)、加工在矩形框架(1)上表面一端的一对一号u型凹槽、固定连接在每个一号u型凹槽内的支撑横杆(5)、套装在每个支撑横杆(5)上表面的l形套壳(6)、固定连接在一对l形套壳(6)侧表面的排水井盖(7)、加工在每个一号矩形块(4)上表面的二号u型凹槽、嵌装在每个二号u型凹槽内的一号电控折形支杆(8)和固定连接在一号电控折形支杆(8)上表面一端的二号矩形块(9)共同构成的,所述矩形框架(1)内侧表面的防护机构,所述防护机构由固定连接在矩形框架(1)内侧表面的多个折形支撑杆(10)、固定连接在每个折形支撑杆(10)一端的圆形垫片(11)、固定连接在每个圆形垫片(11)下表面的一号微型驱动件(12)、固定连接在每个一号微型驱动件(12)一端的三号矩形块(13)、加工在每个三号矩形块(13)侧表面且位置相对应的一号圆形凹槽、嵌装在每个一号圆形凹槽内的二号微型驱动件(14)、固定连接在二号微型驱动件(14)一端的四号矩形块(15)、安装在其中一对相邻四号矩形块(15)侧表面的一对一号电控摆动臂(16),设置在每个一号电控摆动臂(16)上表面的一号半圆形挂钩(17)、加工在另一对相邻四号矩形块(15)侧表面的二号圆形凹槽、嵌装在二号圆形凹槽内的三号微型驱动件(18)、固定连接在三号微型驱动件(18)一端的五号矩形块(19)、安装在五号矩形块(19)上表面的二号电控摆动臂(20)、固定连接在二号电控摆动臂(20)一端的二号半圆形挂钩(21)和活动连接在一号半圆形挂钩和二号半圆形挂钩上的筛网(22)共同构成的,所述矩形框架(1)上表面加工有三号圆形凹槽,所述三号圆形凹槽内嵌装有照明灯泡(23),所述矩形框架(1)上表面设有与三号圆形凹槽相匹配的透明挡门(26);所述矩形框架(1)下表面四角处固定连接有折形杆(24),所述每个折形杆(24)上表面加工有圆形螺纹孔,所述每个圆形螺纹孔内嵌装有与地面相连接的紧定螺钉(25);所述多个折形支撑杆(10)的数量为4-8个;所述透明挡门(26)的材质为玻璃;所述三号微型驱动件(18)为三号电控推杆;所述排水井盖(7)一端与一对二号矩形块(9)相连接;所述一号微型驱动件(12)为一号电控推杆;所述推动缸(3)为液压缸;所述二号微型驱动件(14)为二号电控推杆;所述矩形框架(1)和排水井盖(7)优选贴材料。

本实施方案的特点为,在本装置的升降机构由加工在矩形框架上表面的条形凹槽内安装条形承载板,在条形承载板上表面安装一对推动缸,在每个推动缸上表面安装一对推动缸,在每个每个推动缸上表面安装一号矩形块,在矩形框架上表面一端的一对一号u型凹槽捏安装均支撑横杆,在每个支撑横杆上表面安装的l形套壳侧表面安装的排水井盖,防止人们行走在上面时掉落井中,在一号矩形块上表面加工的二号u型凹槽内安装一号电控折形支杆,在一号电控折形支杆上表面一端的二号矩形块用于支撑排水井盖,在雨水比较大的时候,在马路边上的下水井盖抬起,帮助排水,本装置的防护机构由安装在矩形框架内侧表面的多个折形支撑杆,在每个每个折形支撑杆一端的圆形垫片下表面安装一号微型驱动件,在每个一号微型驱动件一端的三号矩形块侧表面加工且位置相对应的一号圆形凹槽,在每个一号圆形凹槽内安装二号微型驱动件,在二号微型驱动件一端安装的四号矩形块,在其中一对相邻四号矩形块上安装一对一号电控摆动臂,在每个一号电控摆动臂上表面安装的一号半圆形挂钩,在另一对相邻四号矩形块侧表面加工的二号圆形凹槽内安装三号微型驱动件,在三号微型驱动件一端安装五号矩形块上表面安装二号电控摆动臂,在二号电控摆动臂一端加工的二号半圆形挂钩,同时一号半圆形挂钩和二号半圆形挂钩上的筛网,用于放置人们物品掉落井中,在矩形框架上表面加工的三号圆形凹槽内安装照明灯泡,在矩形框架上表面安装有与三号圆形凹槽相匹配的透明挡门,用于保护照明灯泡,本装置有很好的警示效果,同时有效的将马路上的雨水进行排放,防止雨水在马路上的堆积,给人们出行带来的不便,同时防止人们的物品掉落,实用性高。

在本实施方案中,首先在本装置空闲处安装可编程系列控制器和三台电机驱动器、两台继电器,以mam-200的控制器为例,将该型号控制器的多个输出端子通过导线分别与一号电控折形支杆、一号微型驱动件、二号微型驱动件、一号电控摆动臂、三号微型驱动件、二号电控摆动臂和照明灯泡的输入端连接,本领域人员在将三台电机驱动器通过导线与一号微型驱动件、二号微型驱动件和三号微型驱动件的接线端连接,同时将二台继电器与一对推动缸自带的电磁阀连接。本领域人员通过控制器编程后,完全可控制各个电器件的工作顺序,具体工作原理如下:本装置安装完成后,本装置正常运行,在矩形框架上表面加工给的条形凹槽内安装条形承载板,在条形承载板上表面安装的一对推动缸上表面均安装一号矩形块,在矩形框架上表面加工的一对一号u型凹槽内安装支撑横杆,在每个支撑横杆上表面安装的矩形套壳一端安装排水井盖,在一号矩形块上表面加工的二号u型凹槽内安装一号电控折形支杆,在一号电控折形支杆上表面安装二号矩形块,排水井盖一端与一对二号矩形块相连接,在矩形框架内侧表面的多个折形支撑杆上均安装圆形垫片,在圆形垫片下表面安装的一号微型驱动件一端安装三号矩形块,在每个三号矩形块侧表面且位置相对应的一号圆形凹槽内安装二号微型驱动件,在二号微型驱动件一端的四号矩形块,在其中一对相邻四号矩形块侧表面的一对一号电控摆动臂,在每个一号电控摆动臂上表面的一号半圆形挂钩,在另一对相邻四号矩形块侧表面的二号圆形凹槽,安装的二号圆形凹槽内的三号微型驱动件上安装五号矩形块,在五号矩形块上表面的二号电控摆动臂一端安装二号半圆形挂钩,在一号半圆形挂钩和二号半圆形挂钩上的筛网,用于防止人们物品掉落井中,在矩形框架上表面加工有三号圆形凹槽内安装照明灯泡,用于警示人们,在矩形框架上表面安装与三号圆形凹槽相匹配的透明挡门,用于保护照明灯泡,在矩形框架下表面安装的折形杆,在每个折形杆上表面的加工的圆形螺纹孔内嵌装地面相连接的紧定螺钉。

实施例2:本装置的一号电控摆动臂替换成弹簧,同样达到使用效果,其他元件不变同样达到使用效果。

上述技术方案仅体现了本发明技术方案的优选技术方案,本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理,属于本发明的保护范围之内。
