一种园林走道系统的制作方法

本实用新型涉及道路建设领域，特别涉及一种园林走道系统。

背景技术：

随着人们生活水平的提高，为了能够达到较好的美观以及视觉感，通常在园林中设置一些木质的走道，例如公开号为CN 102108780 A的中国专利公开了一种木地板，它包括本体，在本体的两侧设有相互匹配的凹口和凸口，木体的背面设有背槽，本体的四侧设有贯穿开口，通过这样设计延长了木地板的使用寿命，但是当园林的走道是位于露天状态下的河道或者水流上方时，受到雨水作用的走道就容易发生腐蚀甚至损坏，这样当人体走在走道上时就容易导致走道坍塌而使得人从走道上落下，安全系数低。

因此，需要提出一种新的方案来解决上述问题。

技术实现要素：

本实用新型的目的是提供一种园林走道系统，通过承重体能够持续施加给踏板支撑作用力而使得踏板能够持续进行支撑从而提高了安全系数。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种园林走道系统，包括踏板以及用于支撑踏板的支撑杆，所述踏板下方设置有用于承受踏板重量的承重体，并通过承重体抵触在支撑杆上，所述承重体由不锈钢材料制成。

通过上述技术方案，通过设置在踏板下方的承重体同时承受踏板受到的作用力，这样就减小了踏板的负担，对踏板起到了保护作用，不仅如此，当下雨天踏板受到雨水的作用而发生腐蚀、软化之后，由于承重体是由不锈钢材料制成的，所以不会受到雨水的作用，而是能够持续的进行支撑，这样即使踏板受到了损坏，通过承重体也能够继续进行支撑，安全系数高，并且由于承重体是位于踏板下方的，这样就不会对踏板的外形造成影响，即能够使得走道的观赏性得到保证。

本实用新型进一步设置为，所述承重体呈L形设置，并且通过两个L形的端部抵触在支撑杆上。

通过上述技术方案，通过L形的设置，能够使得承重体承受较大的压力作用的同时，所用到的承重体的质量最轻，既节省了投入成本，同时也使得施工操作更为容易，综合实用性最强。

本实用新型进一步设置为，所述承重体呈对称设置。

通过上述技术方案，通过将承重体设置呈对称之后，能够使得承重体能够更为均衡的对踏板进行支撑，提高了踏板的稳定性。

本实用新型进一步设置为，所述踏板底部设置有放置槽，所述放置槽的形状与承重体的形状相配合。

通过上述技术方案，通过踏板底部与承重体的形状相配合能够使得二者支架的结合更为稳定，从而提高了整个走道的稳定性。

本实用新型进一步设置为，所述承重体表面设置有阻隔层。

通过上述技术方案，通过阻隔层能够较好的将外界的作用与承重体分开，这样就能够防止承重体受到酸雨以及细菌等的作用，延长了承重体的使用寿命。

本实用新型进一步设置为，所述支撑杆包括承重部以及外包部，所述承重部位于外包部中。

通过上述技术方案，通过承重部能够提高支撑杆的受力作用大小，这样就能够提高走道的稳定性，并且承重部减小了外包部承受的作用力，延长了外包部的使用寿命，并且由于承重部是位于外包部内侧的，这样对支撑杆的外形就没有产生影响，使得走道的观赏性得到了保证。

本实用新型进一步设置为，所述外包部呈U形设置并设置有两个，承重部位于两个外包部的U形中。

通过上述技术方案，通过两个U形的承重部将承重部进行包裹时，既能够使得外包部的生产更为容易，同时也使得将承重部放置到外包部中时能够更为容易的进行操作，实施性强。

本实用新型进一步设置为，所述外包部的开口方向与踏板方向相垂直。

通过上述技术方案，通过将外包部的开口方向与踏板方向垂直设置之后，能够使得两个外包部的连接处位于与踏板相同的方向上，即位于靠近踏板方向以及远离踏板方向上，这样当人们走在走道上时就不能够看到外包部的连接处，而是看到的外包部的整体结构一侧，这样就使得走道的观赏性得到了更进一步的保障。

本实用新型进一步设置为，所述踏板之间设置有用于雨水流下的间隙。

通过上述技术方案，通过间隙能够更快更彻底的将流下到踏板上的雨水流下，减小了雨水对踏板产生的影响，延长了踏板的使用寿命。

本实用新型进一步设置为，所述踏板上表面呈弧形设置。

通过上述技术方案，通过踏板上表面的弧形能够更快更彻底的将雨水流下，对踏板的保护作用更进一步的提高。

综上所述，本实用新型具有以下有益效果：

其一：通过承重体，能够在踏板受到腐蚀或者损坏时继续起到一个支撑的作用，而不会使得人体直接掉落，提高了安全系数；

其二：通过将承重体设置成对称的L形，这样不仅能够使得承重体能够承受较大的作用力，同时也能够使得投入的成本最低，同时也能够提高踏板的稳定性；

其三：支撑杆的承重部能够提高支撑杆承受作用力的大小，同时通过将承重部设置在两个外包部中能够使得支撑杆的外形得到保证，观赏性不受到影响；

其四：踏板之间留有间隙并且踏板上表面呈弧形设置，这样就能够使得雨水更快更彻底的流下，对踏板的保护性更好。

附图说明

图1是实施例中的结构示意图，主要表现走道系统的整体结构；

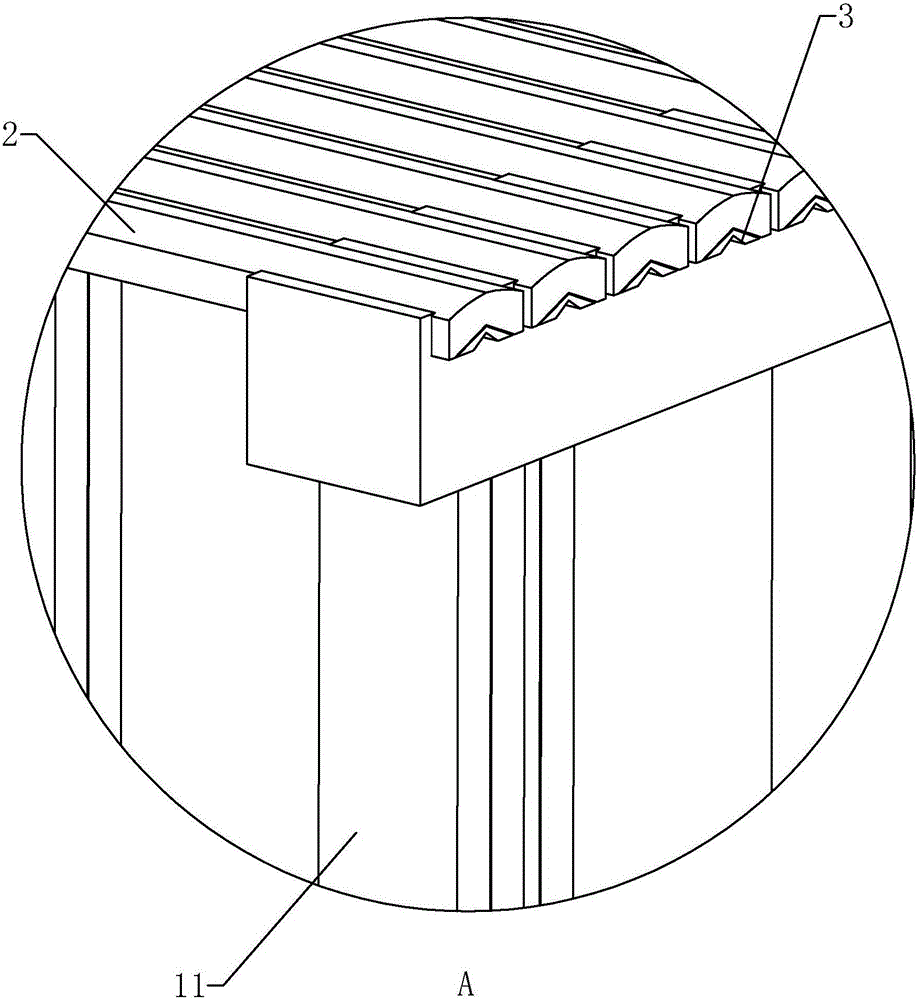

图2是图1中A部分的放大图，主要表现支撑杆、踏板以及承重体之间的位置关系；

图3是实施例中的剖视图，主要表现外包部与承重部之间的位置关系。

图中，1、支撑杆；11、外包部；12、承重部；2、踏板；3、承重体。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种园林走道系统，如图1所示，包括竖直设置在地面上的支撑杆1以及连接在支撑杆1顶部的踏板2，其中踏板2之间留有一定的间隙，同时踏板2上表面是呈弧形设置的，而其下方设置有一个呈L形的凹槽，并且在这个凹槽中与踏板2贴合设置有承重体3，如图2所示，其中承重体3呈L形对称设置并且是由不锈钢制成的，这样通过承重体3就能够对踏板2起到支撑作用，同时在承重体3上还包覆有阻隔层，其中阻隔层为普通的PVC膜，这样通过阻隔层就能够将承重体3与外界进行隔开，这样就能够对承重体3起到保护作用，而防止其受到酸雨以及细菌的作用，延长了承重体3的使用寿命；支撑杆1包括有两个呈U形的外包部11以及承重部12，两个U形的外包部11之间形成的容纳腔用于容纳承重部12，如图3所示，这样通过承重部12以及外包部11同时对踏板2进行支撑时就能够使得踏板2承受更大的压力作用，不仅如此，外包部11的开口方向是与踏板2方向垂直的，这样人走在走道上时，就不能看到两个外包部11的结合处，如此就对走道的整个外观没有产生影响，观赏性得到了保证。

当人体走在走道上时，人体的重量是由踏板2与承重体3同时进行承受的，这样通过承重体3就提高了踏板2承受的压力作用大小，从而减小了踏板2的磨损，延长了踏板2的使用寿命，不仅如此，当踏板2在受到雨水作用而发生腐蚀或者软化，而难以支撑人体重量的时候，位于踏板2底部的承重体3能够继续对踏板2进行支撑，如此就防止了发生踏板2坍塌，提高了安全系数，其中由于承重体3是L形设置的，这样不仅使得承重体3有一个较大的承受作用力的效果，同时也减小了材料的投入，既减小了投入成本，也减轻了踏板2的质量，而使得操作更为容易不仅如此，由于在踏板2之间留有间隙，并且踏板2的上表面是呈弧形设置的，这样雨水就够能够更快更彻底的从踏板2上流下，从而减小了雨水对踏板2产生的作用，延长了踏板2的使用寿命；同时人体的重量也由外包部11以及承重部12进行支撑，其中承重部12也是由不锈钢材料制成的，这样支撑杆1即使受到了雨水的作用也能够进行较为稳定的支撑，支撑效果好，并且为了保持支撑杆1的观赏性以及操作方便性，将外包部11设置了两个，这样在进行安装的时候，只需通过两个外包部11将承重部12包裹住即可，操作的实施性强。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
