本实用新型涉及一种桥梁工程技术,尤其涉及一种升降式便桥。
背景技术:
在桥梁工程施工技术领域,便桥作为一种临时性跨越流域、沟壑等障碍物的结构,在施工时如考虑通航的需要,则设置的高程较高,造成不经济;但是往往需要满足一定通航的需要,因此需要在便桥上设置通航孔。
技术实现要素:
本实用新型的目的是提供一种升降方便、灵活、迅速的升降式便桥。
本实用新型的目的是通过以下技术方案实现的:
本实用新型的升降式便桥,包括梁体,所述梁体的两端分别设有提升立柱,所述提升立柱的顶端设有提升横梁,所述梁体的两端的下部设有提升托梁,所述提升托梁与提升横梁之间设有提升装置。
由上述本实用新型提供的技术方案可以看出,本实用新型实施例提供的升降式便桥,满足临时性的通航要求,升降便桥的升降方便、灵活、迅速,其过程平稳、快速、安全。
附图说明
图1为本实用新型实施例提供的升降式便桥的顺桥向结构示意图。

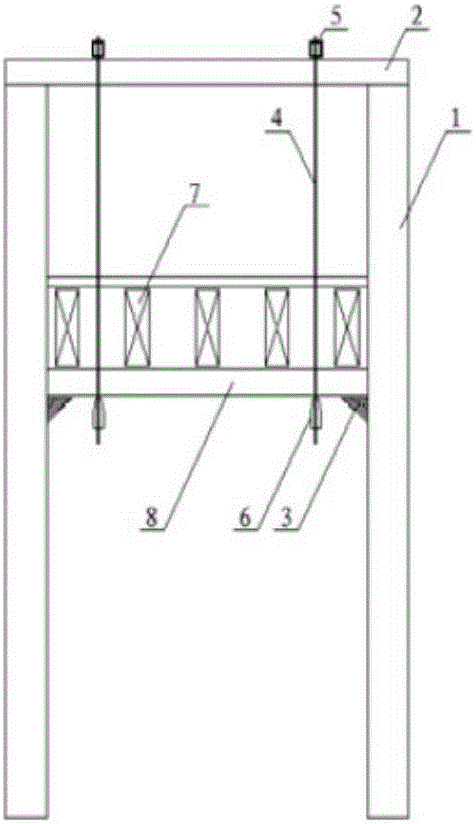

图2为本实用新型实施例提供的升降式便桥的横桥向结构示意图。
图3为本实用新型实施例提供的升降式便桥提升后的顺桥向结构示意图。
图4为本实用新型实施例提供的升降式便桥提升后的横桥向结构示意图。
图中:
1-提升立柱、2-提升横梁、3-牛腿、4-吊杆、5-锚头、6-提升千斤顶、7-梁体、8-提升托梁。
具体实施方式
下面将对本实用新型实施例作进一步地详细描述。
本实用新型的升降式便桥,其较佳的具体实施方式是:
包括梁体,所述梁体的两端分别设有提升立柱,所述提升立柱的顶端设有提升横梁,所述梁体的两端的下部设有提升托梁,所述提升托梁与提升横梁之间设有提升装置。
所述提升装置包括卷扬机和滑轮机构,或者包括吊杆和提升千斤顶机构。
所述提升立柱上设有牛腿,所述梁体在下降位置时置于所述牛腿上。
本实用新型的升降式便桥,满足临时性的通航要求,升降便桥的升降方便、灵活、迅速,其过程平稳、快速、安全。
具体实施例一:
如图1至图4所示,顺桥向在桥梁两端设置制动墩,每个制动墩分别为4根立柱,其中靠近桥梁中心的两根为上下游提升立柱,上下游提升立柱上端设提升横梁。提升立柱的高度需满足通航的需要。
上下游提升立柱的内侧设置牛腿,栈桥工作时,提升托梁置于牛腿上。
梁体支撑于提升托梁上。梁体与相邻的上部结构分离不连接,以利于梁体的提升和下降。梁体与提升托梁可靠连接,保证在上下位移过程中的稳定性。
提升横梁与提升托梁之间在上下游分别连接2根吊杆,全桥4跟吊杆。吊杆上端设锚头,下端安装提升千斤顶,通过同时张拉4台千斤顶使提升托梁升起,从而实现梁体上升,桥下可以通航,通过放松千斤顶使提升托梁下降,从而实现梁体下降,梁体与相邻上部结构对接,便桥正常工作。便桥提升和下降通过提升千斤顶来实现,其过程平稳、快速、安全。
具体实施方式二:
在实施方式一中,可以使用卷扬机和滑轮机构来代替吊杆和提升千斤顶机构,同样可以实现便桥的起升和下降。
本实用新型的有益效果可概括为两个方面:
(1)实现了在施工过程中的通航要求和搭设便桥经济性的有机统一。
(2)该便桥升降机构简单、可靠、平稳、安全、快速。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型披露的技术范围内,可轻易想到的变化或替换,都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应该以权利要求书的保护范围为准。
