拼接式防撞套箱的制作方法

本实用新型是一种拼接式防撞套箱。

背景技术：

申请号为201520222524.5的专利文件公开了一种桥墩防船撞护舷，包括多个位于桥墩周向的箱体、竖向填充于箱体内的管状缓冲元件和填充于缓冲元件内和缓冲元件之间的发泡体，为了便于安装，相邻箱体之间采用拼接形式连接，但是相邻箱体之间的拼接结构不同，如一个为公榫接头、一个为母榫接头，箱体之间不具有互换性，需要两套模具来生成不同的箱体，生产成本较高。

技术实现要素：

针对现有技术存在的不足，本实用新型要解决的技术问题是提供一种拼接式防撞套箱，各个箱体之间的拼接结构相同，通过一套模具或采用相同的加工工艺就可以实现快速生产，不同箱体之间具有互换性，便于快速安装。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种拼接式防撞套箱，包括将桥墩周向包围的多个箱体，相邻箱体之间贴合，相邻箱体的贴合面上沿竖向开有对称的插槽，所述插槽的开口尺寸由槽底到槽口逐渐缩小，所述插槽至少上端开口，相邻箱体间通过插件拼接，所述插件具有两个插入相邻插槽的插头。

进一步地，所述插槽的横截面轮廓由上至下逐渐向内收缩。

进一步地，所述插槽的槽底上靠近其上端开有球形槽，所述插头上设有可转动的弹性球，当插件在插槽内安装到位时，所述弹性球卡入球形槽内。

本实用新型的有益效果：

1、本实用新型的拼接式防撞套箱，相邻箱体间设有相同的插槽，插件通过插槽快速将箱体拼接，各个箱体之间的拼接结构相同，通过一套模具或 采用相同的加工工艺就可以实现快速生产，不同箱体之间具有互换性，便于快速安装；

2、本实用新型的拼接式防撞套箱，插槽的横截面轮廓由上至下逐渐收缩，从而对插件形成一定的导向性，插槽与插件之间可以将箱体承受的向下的压力进行分解，减少箱体的承受的向下的压力。

附图说明

图1为本实用新型一种拼接式防撞套箱的立面图；

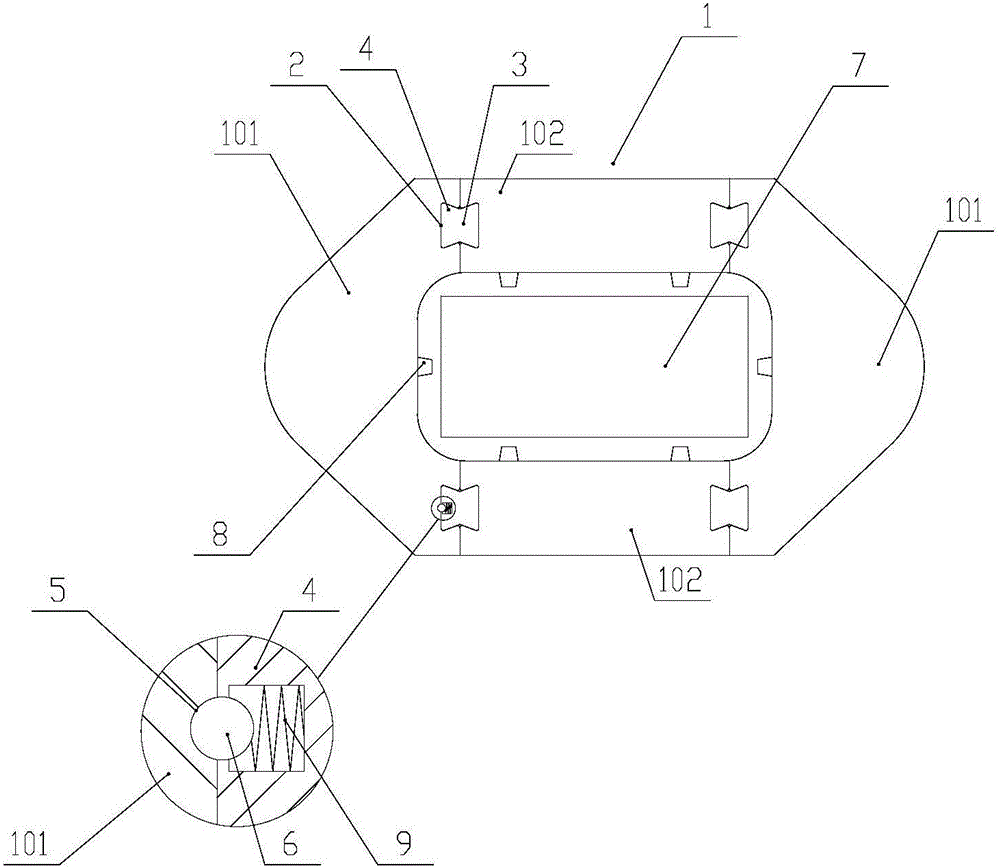

图2为本实用新型一种拼接式防撞套箱的平面图(图1的俯视图)；

图中：1-箱体、101-A节段箱体101、102-B节段箱体、2-插槽、3-插件、4-插头、5-球形槽、6-弹性球、7-桥墩、8-定位柱。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图，本实用新型提供一种技术方案：一种拼接式防撞套箱，包括依次连接在一起的多个箱体1，箱体1将桥墩7周向包围，箱体1依据桥墩7横截面形状分为A节段箱体101和B节段箱体102，A节段箱体101与桥墩的窄边相对，B节段箱体102与桥墩的长边相对，A节段箱体101和B节段箱体102内均填充有管状缓冲元件，在缓冲元件内和缓冲元件之间填充有发泡体，A节段箱体101和B节段箱体102与桥墩7之间具有周向间隙，箱体1整体随水位变化而浮动，A节段箱体101和B节段箱体102与桥墩7相对的表面上均设有定位柱8，定位柱8与桥墩7之间具有10-20cm的间隙，定位柱8用于防止箱体1直接与桥墩7碰撞，有效保护箱体1。

本实用新型中的箱体1包括两个A节段箱体101和两个B节段箱体102，相邻A节段箱体101和B节段箱体102之间贴合，相邻的A节段箱体101和B节段箱体102的贴合面均沿竖向开有一个插槽2，相邻两个插槽2沿贴 合面对称，插槽2为燕尾槽，即插槽2的开口尺寸由槽底201到槽口202逐渐缩小，插槽2上端开口、下端封闭或者上下两端均开口，相邻箱体1间通过插件3拼接，插件3具有两插入相邻插槽2的插头4，插头4与插槽2的形状相同，插件3整体呈轴对称结构，即两个插头4关于箱体1贴合面对称。安装箱体1时，将相邻的A节段箱体101和B节段箱体102之间贴合，插件3从上至下插入插槽2内，从而将箱体拼接而成。由于相邻箱体之间的插槽2相同，过一套模具、采用相同的加工工艺、加工设备就可以实现快速生产，且箱体之间具有互换性，便于快速安装。

插槽2的横截面轮廓由上至下逐渐向内收缩，相应的，插头4的横截面轮廓也由上至下逐渐向内收缩，也就是说插槽2和插头4沿竖向呈锥形，当插件由上至下插入插槽2内时，插件下部先进入插槽，由于插件下部轮廓小于插槽上部轮廓，插件可以较快速的插入插槽内。同时，由于插槽和插件之间锥面接触，且横截面轮廓由上至下逐渐向内收缩，当箱体承受向下的垂直压力时，插槽与插件之间的锥面可以将箱体承受的向下的压力进行分解，减少箱体的承受的向下的压力。

插槽2的槽底201上靠近其上端开有球形槽5，所述插头4上设有可转动的弹性球6，自然状体下，弹性球6一部分位于插头4内，另一部分位于插头4外，弹性球位于插头4内的一部分连接有弹簧9，当插件3在插入插槽2内的过程中，弹性球6克服弹簧阻力向插头4内移动，当插件在插槽内安装到位时，弹性球6在弹簧9作用下卡入球形槽5内，从而将插件准确定位于插槽内，并将相邻箱体连接牢固。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作 是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
