一种具有钢丝绳紧固件的高架桥防护栏的制作方法

本实用新型属于安全防护设备技术领域，特别涉及一种具有钢丝绳紧固件的高架桥防护栏。

背景技术：

机场高架桥的护栏，或一些重点地段的高架桥的护栏都是按一般标准要求设计的1－1.2米左右的高度，防止人员意外跌落。不过当有人攀爬或倚靠时，不能起到很好的防护作用。并且这种护栏一般都是用钢制结构件作为立柱和栏杆，重量大，成本高，在原有护栏加高也存在结构重量大稳性差的问题。现有技术中也存在采用钢丝绳作为主要拦挡物的护栏，比如由钢丝绳构成的各种金属护网、拦挡网、支撑绳和拉绳等，因其具有良好的抗冲击、缓冲性能和施工安装快捷方便等优势，己广泛用于立交桥和高空人行通道的护栏、动物笼舍以及公路、铁路和各种大型设施等的工程施工或运行防护，己取得了良好效果。

在这类拦挡网结构所用的钢丝绳在安装施工中，需要对钢丝绳进行拉紧，施加一定的预紧张力。并且，因经常遭到外物外力的冲击，或仅就是因长期使用，钢丝绳也会发生松弛变形的情况。为达到张紧钢丝绳的目的，常用的现有技术是一种钢丝绳拉紧器，这种钢丝绳拉紧器具有“口”型的结构，相对的两侧具有旋向相反的内螺纹，还具有两根旋向相反的螺柱用于连接钢丝绳。在转动“口”型的结构时，可使两根旋向相反的螺柱靠近并拉紧钢丝绳。这种张紧机构虽然结构简单，但具有内螺纹的“口”型的结构过于单薄，螺柱容易松动；整个结构裸露在外，不但容易腐蚀失效，也没有任何装饰性。还有一种带有手柄、荆轮和卷盘的钢丝绳张紧装置，转动手柄通过转动机构拉紧钢丝绳。这种钢丝绳张紧装置结构复杂，仅适用于钢丝绳安装初期使用。

因此，需要一种结构重量轻、安装简单方便、装饰性强并能够长期有效张紧钢丝绳高架桥防护栏。

技术实现要素：

本实用新型的发明目的是提供一种具有钢丝绳紧固件的高架桥防护栏，结构重量轻、安装简单方便、装饰性强并能够长期有效张紧钢丝绳高架桥防护栏。

本实用新型的具体技术方案是一种具有钢丝绳紧固件的高架桥防护栏，包括钢丝绳、立柱、横梁和钢丝绳紧固件，其特征在于，

所述的立柱等间距设置，立柱的下端固定安装在安装基础上，

所述的横梁位于两根相邻立柱上下两端并与立柱固定，形成防护栏的结构框架，

所述的钢丝绳紧固件有多个，从上至下均匀布置在每根立柱的两个侧面，两根相邻立柱相对的侧面上的钢丝绳紧固件对称并相对设置，

所述的钢丝绳安装在两个对称并相对设置的钢丝绳紧固件之间，

所述的钢丝绳紧固件包括安装座、拉紧螺柱和钢丝绳安装帽，所述的安装座一端用于与立柱固定，安装座的另一端具有外螺纹，所述的钢丝绳安装帽具有带有内螺纹的通孔，该通孔的一端用于螺纹连接，另一端具有向内的凸缘，凸缘处的通孔直径大于钢丝绳直径，钢丝绳安装帽上的内螺纹的旋向与安装座上的外螺纹旋向相反，所述的拉紧螺柱一端具有与丝绳安装帽上的内螺纹配合的外螺纹，拉紧螺柱的另一端具有与安装座上的外螺纹配合的内螺纹，所述的安装座、拉紧螺柱和钢丝绳安装帽配合安装完成后，形成一致的外形形状。

更进一步地，还包括加强筋，所述的加强筋位于上下两根横梁之间并与横梁固定，横梁上具有与钢丝绳对应的开孔，所述的钢丝绳穿过横梁上的开孔。

更进一步地，钢丝绳紧固件还包括底座，所述的底座位于安装座与立柱固定的一端，用于与立柱焊接。

更进一步地，所述的形成一致的外形形状为圆柱形外形形状。

本实用新型的有益效果是：(1)防护栏采用钢丝绳作为主要阻挡部件，结构简单，整体重量轻；(2)防护栏重量，安装方便，可直接焊接在安装基础上；(3)防护栏采用的钢丝绳紧固件仅由三、四个部件组成，结构简单，安装牢固；(4)钢丝绳紧固件的几个部件都有统一的圆柱表面，外观协调，使整个防护栏都具有很好的装饰性；(5)整个钢丝绳紧固件安装好后，部件受力均匀，不易变形和损坏，在室外恶劣环境下也容易安装拆卸。

附图说明

图1为本实用新型的具有钢丝绳紧固件的高架桥防护栏的结构示意图；

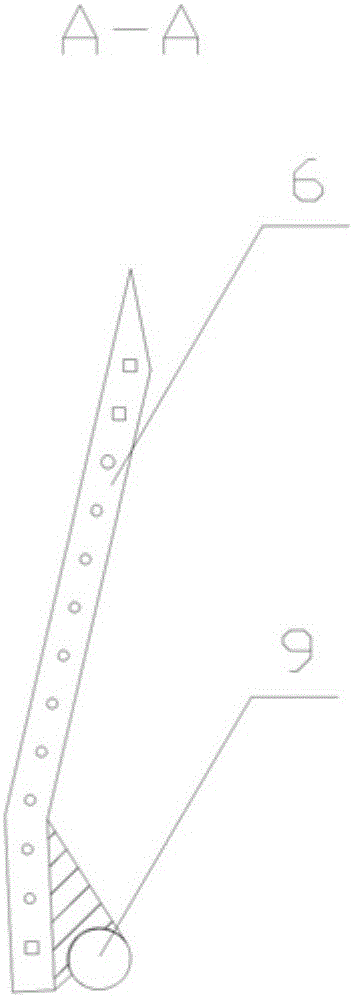

图2为图1中的A向剖视图；。

图3为图1中的I放大图。

具体实施方式

下面结合附图对本发明的具体技术方案作进一步地描述。

如附图1-2所示，本实用新型的一种具有钢丝绳紧固件的高架桥防护栏，包括钢丝绳5、立柱6、横梁7、加强筋8和钢丝绳紧固件。

所述的立柱6等间距设置，立柱6的下端固定安装在安装基础9上。

所述的横梁7位于两根相邻立柱6上下两端并与立柱6固定，形成防护栏的结构框架。

所述的钢丝绳紧固件有多个，从上至下均匀布置在每根立柱6的两个侧面，两根相邻立柱6相对的侧面上的钢丝绳紧固件对称并相对设置。

所述的钢丝绳5安装在两个对称并相对设置的钢丝绳紧固件之间。

所述的加强筋8位于上下两根横梁7之间并与横梁7固定，横梁7上具有与钢丝绳对应的开孔，所述的钢丝绳穿过横梁7上的开孔。

所述的钢丝绳紧固件，包括安装座1、拉紧螺柱2、钢丝绳安装帽3和底座4。

所述的安装座1一端用于与立柱6固定，安装座1的另一端具有外螺纹。所述的底座4位于安装座1与立柱6固定的一端，用于与立柱6焊接。

所述的钢丝绳安装帽3具有带有内螺纹的通孔，该通孔的一端用于螺纹连接，另一端具有向内的凸缘，凸缘处的通孔直径大于钢丝绳5直径，钢丝绳安装帽3上的内螺纹的旋向与安装座1上的外螺纹旋向相反。

所述的拉紧螺柱2一端具有与丝绳安装帽3上的内螺纹配合的外螺纹，拉紧螺柱2的另一端具有与安装座1上的外螺纹配合的内螺纹。

所述的安装座1、拉紧螺柱2和钢丝绳安装帽3配合安装完成后，形成一致的外形形状。所述的形成一致的外形形状为圆柱形外形形状。也可以是其它如棱柱的形状，形成统一的外观，具有很强的装饰性。

钢丝绳5在安装时，准确测量好具有两个相对的钢丝绳坚固件的每跨的间距，截出钢丝绳5的长度，并考虑钢丝绳5在紧固时长度拉长。截好后两端穿入紧固件的钢丝绳安装帽3内凸缘处的通孔中，并用锁扣锁好，然后与拉紧螺柱2旋紧，再旋上已固定好的安装座1，利用管钳进行旋紧，直至钢丝绳5达到绑紧状态。

如附图3所示，本实用新型防护栏采用的钢丝绳紧固件是一种钢丝绳紧固件组件，由两个所述的钢丝绳紧固件构成，两个钢丝绳紧固件的轴线共线并且两个钢丝绳紧固件的安装座1固定连接在一起。这种钢丝绳紧固件组件安装在防护栏的立柱6上，在立柱6上开有多个通孔，钢丝绳紧固件组件插入通孔中并焊接，就形成了位于立柱两侧的钢丝绳紧固件，两根立柱之间相对的钢丝绳紧固件拉紧钢丝绳，形成防护栏。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神前提下，本领域普通工程技术人员对本实用新型技术方案做出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范围内。
