一种贝雷片组装式涵洞支模架的制作方法

本实用新型涉及一种涵洞支模架，特别是一种贝雷片组装式涵洞支模架。

背景技术：

涵洞支模架是在涵洞墙身浇筑过程中，用来支撑浇筑模具的支架，目前，支模架大多由支撑立柱、支撑钢架、固定装置组成，支撑立柱通常是方木立柱互相拼接而成，用以支撑模板，承担模板横向受力，支撑钢架多是采用钢架拼装而成，然后再内部空间放置固定装置，固定装置与立柱、支撑钢架接触，用以承受支撑装置和模板的重力。这种支模架使用范围较广，但是也其存在一定的缺陷，如，这种支模架在组装时需要将立柱和钢架相互固定在一起形成一个完整的支架，过程较为繁琐，且内部空间充满了支撑用的支撑钢架和固定装置，因此，在浇筑涵洞时需要用到大量的钢架和固定装置，安装过程繁琐，耗时耗力。

技术实现要素：

本实用新型的目的在于，提供一种贝雷片组装式涵洞支模架。本实用新型具有安装方便，省时又省力的特点。

本实用新型的技术方案：一种贝雷片组装式涵洞支模架，包括有内桁架，内桁架的两侧分别设有一个外桁架，内桁架和外桁架均由两排相互平行的贝雷片拼接而成，贝雷片的两端分别设有一个连接片；所述外桁架相对的内侧设有横向油缸组件，外桁架的顶端连接有横梁，横梁的下方连接有竖向油缸组件。

前述的贝雷片组装式涵洞支模架，所述外桁架的顶部设有调节梁，调节梁上设有若干调节孔。

前述的贝雷片组装式涵洞支模架，所述外桁架和内桁架的底部设有脚轮组件。

本实用新型的有益效果：

1、本实用新型通过利用贝雷片拼接形成贝雷片墙，并将贝雷片墙组装形成外桁架和内桁架，涵洞浇筑时，可事先按照涵洞的尺寸组装好外桁架和内桁架，然后将外桁架分别放在涵洞内的两侧，靠在浇筑模具上，然后放入内桁架并安装好横梁即可，安装过程更加简单，更加方便，同时，大大降低了劳动强度，省时又省力。

2、本实用新型通过在外桁架和横梁上分别设置横向油缸组件和竖向油缸组件，在它们的共同作用下，可以方便地实现装模和拆模。

3、本实用新型通过在外桁架的顶部设置调节梁，并在调节梁上设置若干调节孔，当涵洞内的宽度发生变化时，可通过将横梁的两端固定在不同的调节孔内，而不用更换新横梁，进一步提高了本实用新型安装的便捷性。

4、本实用新型通过在外桁架和内桁架的底部设置滑脚轮组件，当需要将支模架移动到下一个浇筑段时，更加便捷快速，省时又省力。

附图说明

附图1为本实用新型的结构示意图；

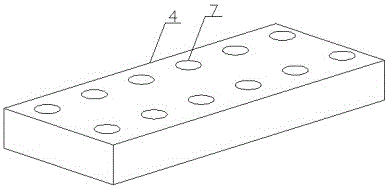

附图2为调节梁的结构示意图。

附图标记说明：1-内桁架，2-外桁架，3-横梁，4-调节梁，5-竖向油缸组件，6-脚轮组件，7-调节孔，8-横向油缸组件，9-贝雷片，10-连接片。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。

本实用新型的实施例：一种贝雷片组装式涵洞支模架，包括有内桁架1，内桁架1的两侧分别设有一个外桁架2，内桁架1和外桁架2均由两排相互平行的贝雷片9拼接而成，贝雷片9的两端分别设有一个连接片10；所述外桁架2相对的内侧设有横向油缸组件8，外桁架2的顶端连接有横梁3，横梁3的下方连接有竖向油缸组件5。

所述外桁架2的顶部设有调节梁4，调节梁4上设有若干调节孔7。

所述外桁架2和内桁架1的底部设有脚轮组件6。

工作原理：安装时，首先将三块贝雷片9公母头互相连接，形成贝雷片组，然后将连接片10安装在贝雷片9的两端，用螺钉固定住，形成贝雷片单层墙，按照涵洞尺寸将贝雷片单层墙叠加拼接成外桁架2和内桁架1，然后将外桁架2放在涵洞的两侧，将内桁架1放在涵洞的中间，将横梁3放在外桁架2的顶部，横梁3的两端通过螺钉固定在调节梁4上即可，在装模过程中，可通过横向油缸组件8将外桁架2推送到位，通过竖向油缸组件5提升装模过程中需要提起的物件，同时，拆模时，由于渗漏的砂浆会将模具和支模架粘在一起，较难分离，因此，通过横向油缸组件8和竖向油缸组件5的作用，可轻松的使支模架脱离浇筑模具。
