铝合金平开窗锁闭器锁头的制作方法

本实用新型涉及铝合金平开窗开启扇锁闭系统，特别涉及铝合金平开窗锁闭器锁头。

背景技术：

目前铝合金平开窗锁闭器锁头均为圆柱型，锁头块与底座之间铆接，锁头块偏心设计，可以旋转调节(见图一)。圆柱型锁头在锁闭时与锁块的接触面是由切点组成的切线，接触面相对较小，同等压力作用下，受的压强较大。偏心可调节要求锁头与底座之间铆接要有间隙，长期使用会有松动现在降到密封性能。

技术实现要素：

本实用新型所要解决的技术问题是提供一种铝合金平开窗锁闭器锁头，增加锁头和锁块的接触面积。

为实现上述目的，本实用新型采用以下技术方案实现：

铝合金平开窗锁闭器锁头，包括底座和锁头块，底座和锁头块为一体式结构，所述锁头块为两端是圆弧的方形块。

所述的锁头块宽度与锁块滑槽宽度适配。

所述的锁头整体采用锌合金制作。

与现有的技术相比，本实用新型的有益效果是：

本实用新型增加锁头和锁块的接触面积，同等压力条件下减小锁头所受压强，，锁头和锁块都不容易损坏，提高门窗风压等级。锁头与底座为一体，防止松动，抗扭曲效果好，增加锁闭密封的稳定性。

附图说明

图1为原锁头结构示意图。

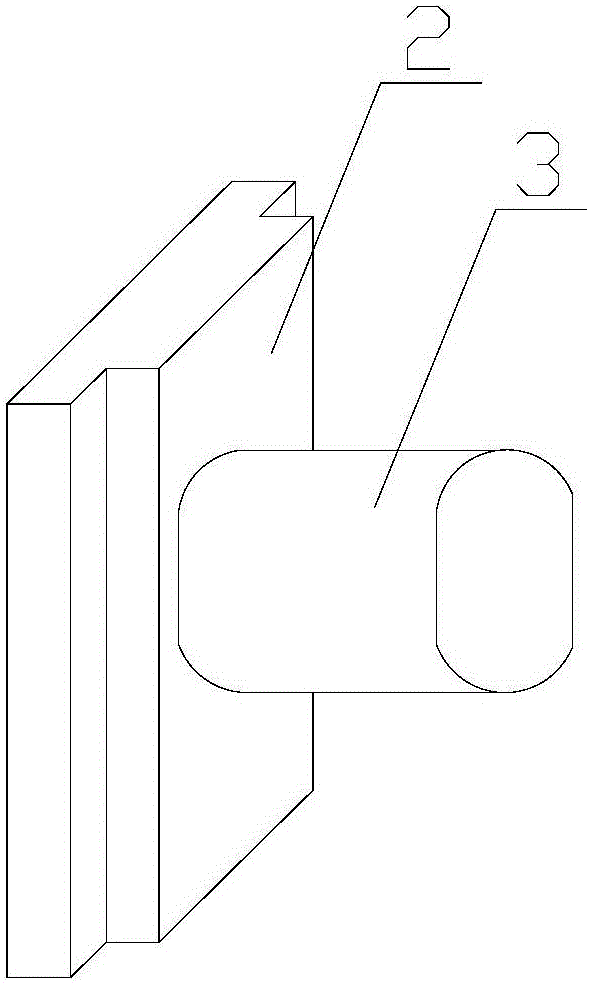

图2为本实用新型的结构示意图。

图3为本实用新型使用示意图。

图中：1-原锁头 2-底座 3-锁头块 4-锁块。

具体实施方式

下面结合附图对本实用新型的具体实施方式进一步说明：

如图2-图3，铝合金平开窗锁闭器锁头，包括底座2和锁头块3，底座2和锁头块3为一体式结构，所述锁头块3为两端是圆弧的方形块。锁头块3的宽度与锁块滑槽宽度适配。锁头整体采用锌合金制作。

上面所述仅是本实用新型的基本原理，并非对本实用新型作任何限制，凡是依据本实用新型对其进行等同变化和修饰，均在本专利技术保护方案的范畴之内。
