一种胶针机的切料机构的制作方法

本实用新型属于机械技术领域，涉及到一种胶针机，特别涉及到一种胶针机的切料机构。

背景技术：

一种胶针机的切料机构，常常用于把固定玩具以及小型五金配件固定的胶针材料切断的一种胶针机上的机构，通过固定在底板上的撞块与拨刀摆臂碰撞使拨刀摆臂运作从而控制切料刀片对胶针进行切割，对于一般的胶针机而言，切料机构的撞块为长方体，棱角处与拨刀摆臂接触时产生滑动摩擦，其摩擦阻力大，撞块与拨刀摆臂衔接不流畅，导致撞块与拨刀摆臂容易磨损，并且产生很大噪音。

技术实现要素：

本实用新型针对上述背景中的不足，现提供了一种撞块的一表面为拱形表面、拨刀摆臂不易损坏、工作时产生噪音小的胶针机的切料机构。

其实现的技术方案如下：

一种胶针机的切料机构，包括有底板和切割机构，所述切割机构设置在所述底板上，其中所述底板还包括轨道底板和运动底板，所述轨道底板下端部设有固定座，所述运动底板上设有一撞块，所述撞块一表面为固定连接所述运动底板的光滑表面，另一表面为正对所述切割机构的拱形表面；所述运动底板嵌入所述轨道底板的卡槽中且通过一气缸连接；所述切割机构包括有拨刀摆臂、椭圆铁块和切料刀片，所述拨刀摆臂的上端部还设有一导轮，所述拨刀摆臂通过一大头销钉固定在所述固定座上，所述拨刀摆臂的下端部穿插进所述椭圆铁块中，所述椭圆形铁块嵌入所述固定座中，所述切料刀片与所述椭圆铁块活动连接。

作为对上述的一种胶针机的切料机构的进一步描述，优选地，所述切料刀片设有第一顶角、第二顶角和第三顶角且均布在所述切料刀片的边缘，所述第一顶角上通过销钉活动连接所述椭圆铁块，所述第二顶角上通过销钉固定连接在所述固定座底部，所述第三顶角上设有刀锋。

采用上述的技术方案所产生的有益效果在于：本实用新型通过改进撞块对切割机构的能量传动方案，具体通过改变撞块一表面的形状使其变成拱形表面、在拨刀摆臂上增加一导轮，将滑动摩擦变为滚动摩擦，使撞块与拨刀摆臂的衔接更加流畅，减少撞块与拨刀摆臂之间的摩擦，使拨刀摆臂与撞块不易磨损，并降低胶针机工作时产生的噪音，减少对生产工人听觉系统的影响。

附图说明

下面结合附图和具体实施例对本实用新型作进一步详细的说明，

图1是本实用新型一种胶针机的切料机构的整体示意图；

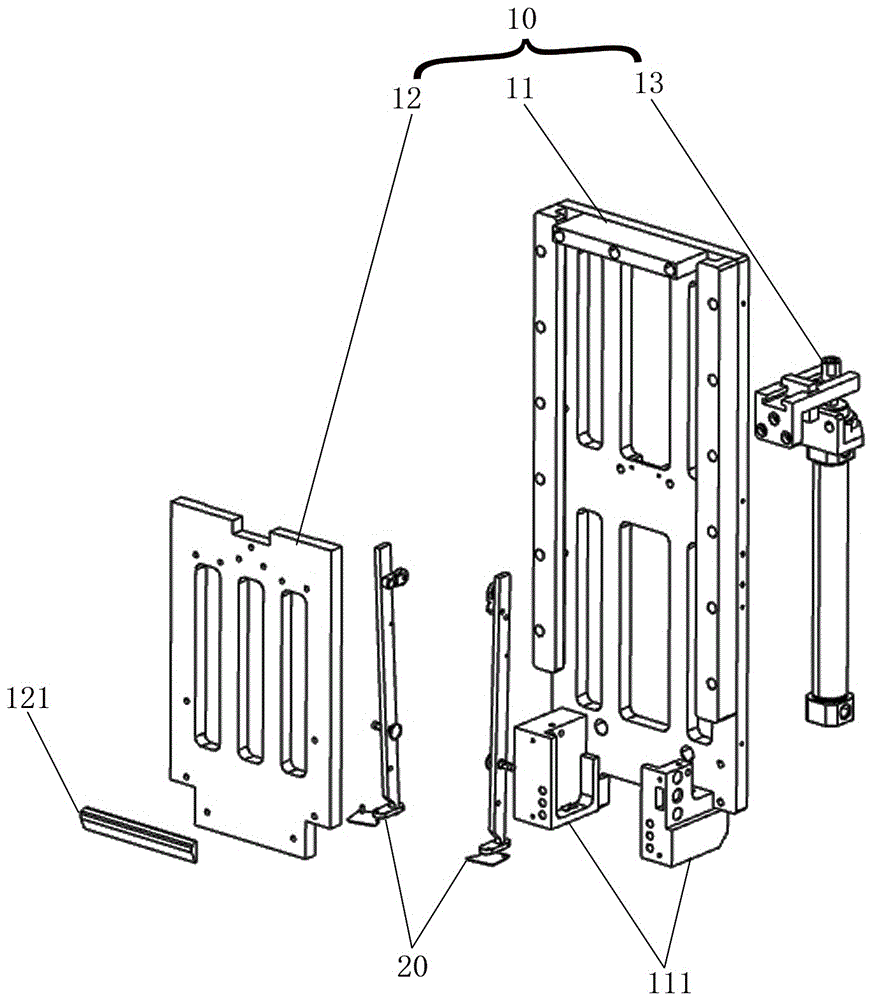

图2是本实用新型一种胶针机的切料机构的爆炸图；

图3是本实用新型的撞块的放大示意图；

图4是本实用新型的撞块的立体图；

图5是本实用新型的切割机构的立体放大图。

具体实施方式

如图1-5所示，一种胶针机的切料机构，包括有底板10和切割机构20，所述切割机构20设置在所述底板10上，其中所述底板10还包括轨道底板11和运动底板12，所述轨道底板11下端部设有固定座111，所述运动底板12上设有一撞块121，所述撞块121一表面为固定连接所述运动底板121的光滑表面121a，另一表面为正对所述切割机构20的拱形表面121b；所述运动底板12嵌入所述轨道底板11的卡槽中且通过一气缸13连接；所述切割机构20包括有拨刀摆臂21、椭圆铁块22和切料刀片23，所述拨刀摆臂21的上端部还设有一导轮211，所述拨刀摆臂21通过一大头销钉固定在所述固定座111上，所述拨刀摆臂21的下端部穿插进所述椭圆铁块22中，所述椭圆铁块22嵌入所述固定座111中，所述切料刀片23与所述椭圆铁块22活动连接；所述气缸13提供动力带动所述运动底板12以及通过所述光滑表面121a固定连接在所述运动底板12上的撞块121上下运动，通过所述撞块121的拱形表面121b与所述拨刀摆臂21上的导轮211接触碰撞的方法为所述切割机构20传递动力。

作为对上述的一种胶针机的切料机构的进一步描述，优选地，所述切料刀片23设有第一顶角231、第二顶角232和第三顶角233且均布在所述切料刀片23的边缘，所述第一顶角231上通过销钉活动连接所述椭圆铁块22，所述第二顶角232上通过销钉固定连接在所述固定座111底部，所述第三顶角233上设有刀锋；所述拨刀摆臂21以大头销钉10为圆心摆动，同时带动所述椭圆铁块22运动，所述切料刀片23的第一顶角231因所述椭圆铁块22的运动而获得动力，使所述切料刀片23以固定在所述固定座111上第二顶角232为旋转中心进行一定角度的圆周运动，所述第三顶角233随之联动，完成切割动作。

工作原理：本实用新型的动力主要来源于所述气缸13，通过所述气缸13的伸展收缩动作可带动所述运动底板12在所述轨道底板11中上下运动；当所述气缸13处于伸展状态时，所述撞块121位于所述导轮211的上方，所述气缸13从伸展慢慢收缩的过程中，通过所述光滑表面121a固定在所述运动底板12上的所述撞块121自上而下运动，当所述撞块121往下运动到一定位置时会与所述导轮211碰撞，所述导轮211在所述撞块121的拱形表面121b滚动过，所述撞块121的拱形表面121b推动所述导轮21带动所述拨刀摆臂21运动，通过所述椭圆铁块22将动力传递给所述切料刀片23，使所述切料刀片23以固定在所述固定座111上的第二顶角232为旋转中心进行一定角度的圆周运动，设置在所述第三顶角233的刀锋随之联动，完成切割动作。

根据上述说明书的揭示和启示，本实用新型所属领域的技术人员还可以对上述实施方式进行适当的变更和修改，因此，本实用新型并不局限于上述揭示和描述的具体实施方式，凡基于本专利所作的各种机构的基本变换，也应当纳入本实用新型的权利要求的保护范围内，此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了更方便说明，并不能对本实用新型构成任何限制。
