一种固定效果更好的塑料电缆穿管专用切割机的制作方法

本实用新型涉及塑料电缆穿管加工技术领域，具体为一种固定效果更好的塑料电缆穿管专用切割机。

背景技术：

电缆，通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。有的电缆需要埋到土里，从而需要将电缆穿到一些塑料管内，塑料电缆穿管的生产制造过程中，需要用到切割机，目前市场上的塑料电缆穿管切割机都是将塑料电缆穿管放置到一些卡槽内，在通过一些夹持装置来固定，但是这种固定效果不好，且固定塑料电缆穿管时，非常的不方便，影响塑料电缆穿管的质量和效率。

技术实现要素：

本实用新型的目的在于提供一种固定效果更好的塑料电缆穿管专用切割机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种固定效果更好的塑料电缆穿管专用切割机，包括底板，所述底板的上表面固定连接有切割装置和支撑杆，所述支撑杆的顶端固定连接有固定装置。

所述固定装置包括第一U型板，所述第一U型板的侧面通过第一固定板与第二固定板的一侧面固定连接，所述第二固定板的另一侧面固定连接有固定块，所述固定块的正面通过第一电动伸缩杆与第一连接杆的背面固定连接，所述第一连接杆的背面与套接在第一卡块和第二卡块之间的滑动板的正面固定连接，所述第一卡块的侧面固定连接在第二固定板的侧面，且第一卡块位于第一固定板的正下方，所述第二卡块的侧面固定连接有第二U型板，所述第二U型板的顶部固定连接有滑块，所述滑块的顶端滑动连接在第一固定板下表面开设的滑槽内，所述滑块的侧面通过弹簧与第二固定板的侧面固定连接。

优选的，所述滑动板的形状为直角梯形。

优选的，所述固定装置的数量为两个，且两个固定装置均通过两个支撑杆与底板的上表面固定连接。

优选的，所述切割装置包括第二电动伸缩杆，所述第二电动伸缩杆的顶端固定连接有电动机，所述电动机的转轴固定连接有切割轮。

优选的，所述第一卡块和第二卡块的形状相同。

与现有技术相比，本实用新型的有益效果是：该固定效果更好的塑料电缆穿管专用切割机，通过设置第一电动伸缩杆、第一U型板和第二U型板，使第一电动伸缩杆伸长，从而使第一电动伸缩杆带动滑动板移动，由于滑动板的形状为直角梯形，从而使滑动板移动的同时并挤压第二U型板，使第二U型板向第一U型板靠近，使塑料电缆穿管的固定效果更好，且使塑料电缆穿管的固定自动化，使塑料电缆穿管的固定更加方便。

附图说明

图1为本实用新型正视图的剖面结构示意图；

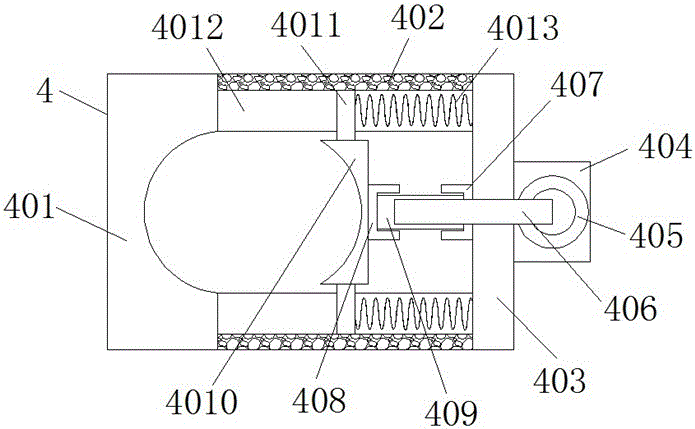

图2为本实用新型固定装置正视图的剖面结构示意图；

图3为本实用新型俯视图的结构示意图。

图中：1底板、2切割装置、201第二电动伸缩杆、202电动机、203切割轮、3支撑杆、4固定装置、401第一U型板、402第一固定板、403第二固定板、404固定块、405第一电动伸缩杆、406第一连接杆、407第一卡块、408第二卡块、409滑动板、4010第二U型板、4011滑块、4012滑槽、4013弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种固定效果更好的塑料电缆穿管专用切割机，包括底板1，底板1的上表面固定连接有切割装置2和支撑杆3，通过设置切割装置2，使塑料电缆穿管的切割更加方便，切割装置2包括第二电动伸缩杆201，第二电动伸缩杆201的顶端固定连接有电动机202，电动机202的转轴固定连接有切割轮203，支撑杆3的顶端固定连接有固定装置4，固定装置4的数量为两个，且两个固定装置4均通过两个支撑杆3与底板1的上表面固定连接。

固定装置4包括第一U型板401，通过设置第一U型板401和第二U型板4010，使塑料电缆穿管的放置更加方便，第一U型板401的侧面通过第一固定板402与第二固定板403的一侧面固定连接，第二固定板403的另一侧面固定连接有固定块404，通过设置固定块404，使第一电动伸缩杆405的设置更加方便，固定块404的正面通过第一电动伸缩杆405与第一连接杆406的背面固定连接，通过设置第一连接杆406，使第一电动伸缩杆405与滑动板409的连接更加方便，第一连接杆406的背面与套接在第一卡块407和第二卡块408之间的滑动板409的正面固定连接，通过设置第一卡块407和第二卡块408，使滑动板409的滑动更加方便，第一卡块407和第二卡块408的形状相同，滑动板409的形状为直角梯形，通过设置直角梯形的滑动板409，使滑动板409移动时的斜边与第二卡块408产生挤压，从而使第二U型板4010向第一U型板401靠近，使塑料电缆穿管固定，第一卡块407的侧面固定连接在第二固定板403的侧面，且第一卡块407位于第一固定板402的正下方，第二卡块408的侧面固定连接有第二U型板4010，第二U型板4010的顶部固定连接有滑块4011，通过设置滑块4011和滑槽4012，使第二U型板4010的滑动更加方便，滑块4011的顶端滑动连接在第一固定板402下表面开设的滑槽4012内，滑块4011的侧面通过弹簧4013与第二固定板403的侧面固定连接，通过设置弹簧4013，使第二U型板4010自动远离第一U型板401，使切割后的塑料电缆穿管取出更加方便。

工作原理：当固定效果更好的塑料电缆穿管专用切割机使用时，首先使塑料电缆穿管放置到第一U型板401和第二U型板4010之间，使第一电动伸缩杆405伸长，从而使滑动板409移动，使滑动板409挤压第二U型板4010，使第二U型板4010向第一U型板401靠近，从而使塑料电缆穿管固定，再使第二电动伸缩杆201缩短，使电动机202工作，从而使塑料电缆穿管切断。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
