氧气与乙炔两用扳手的制作方法

本实用新型涉及一种扳手，尤其涉及一种氧气与乙炔两用扳手，主要应用于火电厂现场焊接，使用氧气与乙炔的气割工作。

背景技术：

在火电厂现场焊接工作时，很多工作都需要使用氧气与乙炔的气割工作的配合，目前，气割操作人员每次进人现场工作的时候都需要同时携带氧气扳手与乙炔扳手，而且乙炔扳手力杆很短，在开启乙炔气瓶时往往需要在现场寻找铁管等其他辅助工具，作为乙炔扳手加长杆使用，使用极其不方便，尤其是铁管的管径、长度与乙炔扳手不配套，对人身及气割设备带来很大的安全隐患，另外，作业过程中不断更换工具给工作人员的工作带来麻烦的同时，也大大的降低了工作效率，也增加了诸多的成本。

技术实现要素：

本实用新型针对上述现有技术中存在的问题，对现有技术中活动扳手的结构进行改进，提供了一种氧气与乙炔两用扳手，解决了现有技术中气割工作繁琐，工作效率低的问题。

本实用新型的技术方案如下：

氧气与乙炔两用扳手，包括手柄和头部，头部包括固定扳口、活动扳口、滑槽、容置槽及蜗姆；所述的手柄末端垂直设有乙炔扳手。

所述的手柄上焊接螺纹杆，乙炔扳手的连接端设置内螺纹孔，内螺纹孔与螺纹杆相匹配。

所述的手柄尺寸为250×30mm。

所述的手柄上设有空心槽口。

所述的空心槽口为内六角形或圆弧形。

本实用新型的优点效果如下：

1、采用两用扳手，可以解决开启氧气表，又可以解决乙炔扳手立杆短小，开启气瓶时用不上力量的问题，同时通过对这种规格的氧乙炔两用扳手多次现场试验，均能安全顺畅的开关气瓶，及保证了人身安全，又提高了工作效率。

2、乙炔扳手可以通过螺纹的方式连接在扳手上，可以更换不同型号的乙炔扳手，同时若单一部件损坏，不用整体报废，降低成本。

3、手柄上设置空心槽口，可以用于拆卸螺母等器件，满足多种部件的要求，提高了工作效率，实用性强，适于推广应用。

附图说明

图1为本实用新型的结构示意图。

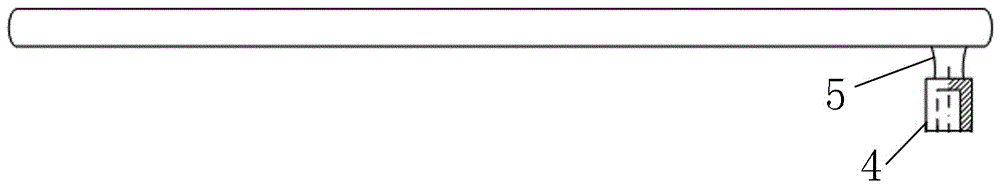

图2为本实用新型的侧面结构示意图。

图中，1、手柄，2、固定扳口，3、活动扳口，4、乙炔扳手，5、螺纹杆，6、空心槽口。

具体实施方式

实施例

如图1所示，包括手柄1和头部，头部包括固定扳口2、活动扳口3、滑槽、容置槽及蜗姆，固定扳口2设置在头部的一端，活动扳口3的底部设有齿排，齿排滑动设置在滑槽内，蜗姆设置在容置槽内，蜗姆与齿排啮合；所述的手柄1末端焊接螺纹杆5，乙炔扳手4的连接端设置内螺纹孔，内螺纹孔与螺纹杆相匹配，手柄1与乙炔扳手4垂直设置。

所述的手柄尺寸为250×30mm；乙炔扳手的尺寸为内直径10mm，外直径18mm，经多次现场试验验证，采用上述尺寸规格的两用扳手，效果最佳。

所述的手柄上设有空心槽口6，所述的空心槽口可设置为内六角形或圆弧形。

以上所述是本实用新型的具体实施例及所运用的技术原理，任何基于本实用新型技术方案基础上的等效变换，均属于本实用新型的保护范围之内。
