一种简易装配式门把手的制作方法

本实用新型涉及门把手的结构设计技术领域，具体涉及一种简易装配式门把手。

背景技术：

把手是一种可通过它握住、操纵或移动机械设备及柜体设备的部件，多应用在门上使开关门方便，随着生产发展，门把手的结构多种多样，十分美观，门把手的功能也繁多起来，越来越方便人们的日常生活。

目前，现有的门把手一般为事先安装好在面板上，后通过直接将面板固定在门体上即可，传统结构形式的门把手结构复杂，零部件较多，成本高，且门把手一旦安装完成后即为一体式固定结构，若门把手内部零部件尤其是弹簧发生损坏导致把手失灵，用户难以自行拆装，维修，操作不便，通常需要整体更换，使用成本较高。

因此，鉴于以上问题，有必要提出一种简易装配式门把手，采用更少的零部件即可完成门把手的装配，内部结构简单，装配方便，用户可自行拆装维修，操作方便，维修更换成本较低。

技术实现要素：

有鉴于此，本实用新型提供了一种简易装配式门把手，采用更少的零部件即可完成门把手的装配，内部结构简单，装配方便，用户可自行拆装维修，操作方便，维修更换成本较低。

根据本实用新型的目的提出的一种简易装配式门把手，所述门把手包括固定面板，设置于所述固定面板上的定位片，与所述定位片配合固定的盖板，分别连接所述定位片与所述盖板的卡簧以及手柄，所述定位片与所述盖板共中心线，且所述定位片能够相对盖板转动，所述手柄与所述定位片连接固定；

手柄转动继而带动定位片转动，定位片转动使得扭簧发生收缩变形，停止施加作用力，卡簧伸展，定位片带动手柄复位。

优选的，所述定位片的中部成型有供手柄连接端插入的通孔，所述通孔上设置有限位把手转动的限位部件。

优选的，所述定位片上设置有用以定位卡簧一端的第一定位部，所述卡簧一端连接固定于所述第一定位部上，转动定位片，卡簧一端随第一定位部转动收缩。

优选的，所述盖板上设置有用以定位卡簧另一端的第二定位部，所述第一定位部设置于卡簧的外圈或内圈上，与之对应的，所述第二定位部设置于卡簧的内圈或外圈上。

优选的，所述盖板或定位片上设置有放置卡簧的安装部件。

优选的，所述安装部件为呈环形阵列分布的三个，所述卡簧的内圈套设并固定于所述安装部件上。

优选的，所述盖板中心位置处成型有通孔，安装部件为自通孔向外伸出的压紧片，所述压紧片一体折弯成型于盖板上。

优选的，所述定位片上设置有限位槽或卡接件，所述盖板上设置有与之匹配的卡接件或限位槽，所述卡接件与所述限位槽位于同一圆周上，且所述卡接件与所述限位槽间相对滑动。

优选的，所述限位槽为至少一段弧形槽。

优选的，所述卡接件上一端设置有卡口，转动手柄至终端后，所述卡口与限位槽端部卡接匹配。

本实用新型公开了一种简易装配式门把手，门把手包括固定面板，设置于固定面板上的定位片，与定位片配合固定的盖板，分别连接定位片与盖板的卡簧以及手柄，定位片与盖板共中心线，且定位片能够相对盖板转动，手柄与定位片连接固定；手柄转动继而带动定位片转动，定位片转动使得扭簧发生收缩变形，停止施加作用力，卡簧伸展，定位片带动手柄复位。

本实用新型采用更少的零部件即可完成门把手的装配，内部结构简单，装配方便，用户可自行拆装维修，操作方便，维修更换成本较低。

该结构形式的门把手可以让客户后续安装方便，使得门把手的外包装更加的简易、环保，并且可以省去内部弹簧损坏后更换的麻烦，维修更换方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为门把手的结构示意图。

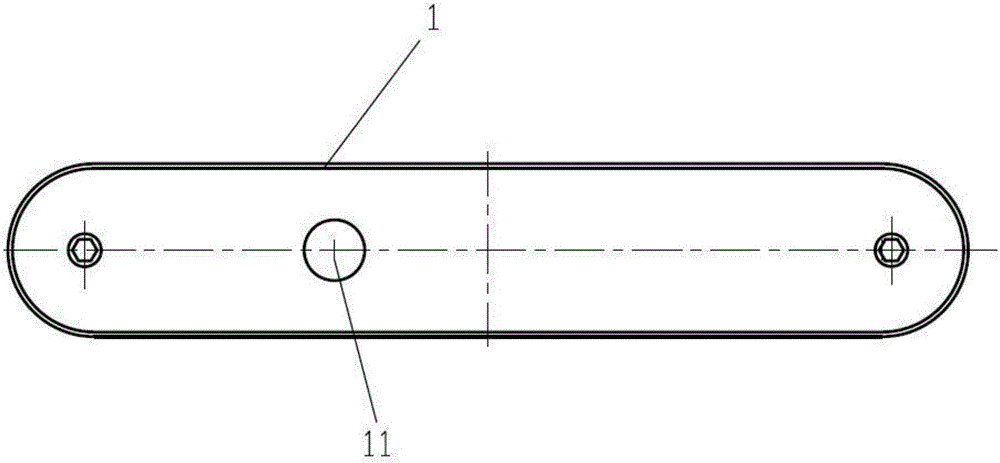

图2为面板的结构示意图。

图3为定位片的结构示意图。

图4为盖板的结构示意图。

图5为手柄的结构示意图。

图6为图5中c方向示意图。

图7为卡簧的结构示意图。

图中的数字或字母所代表的相应部件的名称：

1、固定面板 2、定位片 3、盖板 4、手柄 5、卡簧

11、通孔

21、通孔 22、限位部件 23、第一定位部 24、卡接件 25、卡口

31、第二定位部 32、压紧片 33、限位槽 34、通孔

41、连接端 42、开口槽。

具体实施方式

目前，现有的门把手一般为事先安装好在面板上，后通过直接将面板固定在门体上即可，传统结构形式的门把手结构复杂，零部件较多，成本高，且门把手一旦安装完成后即为一体式固定结构，若门把手内部零部件损坏导致把手失灵，用户难以自行拆装，维修，操作不便，通常需要整体更换，使用成本较高。

本实用新型针对现有技术的不足，提供了一种简易装配式门把手，采用更少的零部件即可完成门把手的装配，内部结构简单，装配方便，用户可自行拆装维修，操作方便，维修更换成本较低。

下面将通过具体实施方式对本实用新型的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请一并参见图1至图7，如图所示，一种简易装配式门把手，门把手包括固定面板1，设置于固定面板1上的定位片2，与定位片2配合固定的盖板3，分别连接定位片2与盖板3的卡簧5以及手柄4，定位片2与盖板3共中心线，且定位片2能够相对盖板3转动，手柄4与定位片2连接固定。

手柄转动继而带动定位片转动，定位片转动使得扭簧发生收缩变形，停止施加作用力，卡簧伸展，定位片带动手柄复位。

本实用新型采用更少的零部件即可完成门把手的装配，内部结构简单，装配方便，用户可自行拆装维修，操作方便，维修更换成本较低。

该结构形式的门把手可以让客户后续安装方便，使得门把手的外包装更加的简易、环保，并且可以省去内部弹簧损坏后更换的麻烦，维修更换方便。

面板上设置通孔11，定位片2的中部成型有供手柄连接端41插入的通孔21，通孔21上设置有限位把手转动的限位部件22。安装时手柄的连接端41插入通孔21内。由图6可知，连接端中心位置处成型有开口槽42，通过限位部件22与该开口槽42的配合实现定位片与手柄的连接固定，并随手柄的转动而转动。

定位片2上设置有用以定位卡簧5一端的第一定位部23，卡簧5一端连接固定于第一定位部23上，转动定位片2，卡簧5一端随第一定位部23转动收缩。外部作用力去除后，手柄在卡簧的反弹作用力下复位。

盖板3上设置有用以定位卡簧5另一端的第二定位部31，第一定位部23设置于卡簧5的外圈或内圈上，与之对应的，第二定位部31设置于卡簧5的内圈或外圈上。本实施例中第一定位部23设置卡簧内圈，第二定位部31设置在卡簧外圈处，分别用以固定卡簧的内端头与外端头，其中第一定位部与第二定位部的位置可更换，具体形式不做限制。

盖板3上设置有放置卡簧5的安装部件。安装部件为呈环形阵列分布的三个，卡簧5的内圈套设并固定于安装部件上。安装固定后卡簧只能以自身中心进行收放，并不会发生位移。

盖板3中心位置处成型有通孔34，安装部件为自通孔向外伸出的压紧片32，压紧片32一体折弯成型于盖板3上。通过压紧片的设置可对卡簧进行限位。其中压紧片的数量可为两个或四个或多个，具体数量不做限制。

为了保证卡簧固定的稳定性，因此本申请中优选卡簧为三个，且为环形阵列分布式，均匀设置保证连接各处稳定。

其中安装部件还可设置在定位片上，具体设置方式不做限制。

此外，定位片2上卡接件24，盖板3上设置有与之匹配的限位槽33，卡接件与限位槽位于同一圆周上，且卡接件与限位槽间相对滑动。通过卡接件与限位槽的设置保证定位片能够以其自身中心为轴心转动，避免出现偏移。限位槽为至少一段弧形槽。本实施例中优选对称设置的两段。

卡接件24上一端设置有卡口25，转动手柄至终端后，卡口与限位槽33端部卡接匹配。

其中还可在定位片上设置有限位槽，盖板上设置有与之匹配的卡接件，具体实施方式不做限制。

本实用新型公开了一种简易装配式门把手，门把手包括固定面板，设置于固定面板上的定位片，与定位片配合固定的盖板，分别连接定位片与盖板的卡簧以及手柄，定位片与盖板共中心线，且定位片能够相对盖板转动，手柄与定位片连接固定；手柄转动继而带动定位片转动，定位片转动使得扭簧发生收缩变形，停止施加作用力，卡簧伸展，定位片带动手柄复位。

本实用新型采用更少的零部件即可完成门把手的装配，内部结构简单，装配方便，用户可自行拆装维修，操作方便，维修更换成本较低。

该结构形式的门把手可以让客户后续安装方便，使得门把手的外包装更加的简易、环保，并且可以省去内部弹簧损坏后更换的麻烦，维修更换方便。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
