电脑钥匙的制作方法

本实用新型涉及变电站场合中，尤其涉及一种配套智能锁具管理系统的电脑钥匙。

背景技术：

随着电力系统智能化发展，智能锁具管理系统逐渐在变电站内推广应用，该系统所管理的设备为电力系统二次设备，因此操作频繁，电脑钥匙需要方便携带，同时，该电脑钥匙功能要求相对简单，因此，该系统下的电脑钥匙需要外形小巧，重量较轻，导致电脑钥匙放入充电座后，由于重量轻，导致电脑钥匙下端的充电传输口与充电座上的充电接口接触不良。

技术实现要素：

鉴于现有技术的现状，本实用新型的目的在于提供一种电脑钥匙，避免因充电口接触不良导致的电脑钥匙充不了电而影响使用的问题。为实现上述目的，本实用新型的技术方案如下：

一种电脑钥匙，包括：

壳体，所述壳体的至少一个侧表面上设置有突起的凸骨，所述凸骨适合于与充电座上的限位部件相配合；

解锁头，所述解锁头设置在所述壳体的前端部；

控制电路，所述控制电路设置在所述壳体内，被配置以与所述解锁头电连接；以及

充电传输口，所述充电传输口设置在所述壳体的后端部，所述充电传输口适合于与充电座的充电探针相插接配合。

在其中一个实施例中，所述凸骨具有圆弧形表面。

在其中一个实施例中，所述凸骨的形状为半圆柱形或类半圆柱形。

在其中一个实施例中，所述壳体的左侧表面和右侧表面上均设置有所述凸骨，两个所述凸骨相对所述壳体的中心对称设置。

在其中一个实施例中，所述凸骨邻近所述壳体的后端部。

在其中一个实施例中，所述壳体的上表面上设置有液晶显示窗口和按键。

在其中一个实施例中，所述液晶显示窗口邻近近所述壳体的前端部，所述按键邻近所述壳体的后端部。

在其中一个实施例中，所述电脑钥匙还包括充电座，所述壳体的后端部嵌入所述充电座，所述充电座上设置有与所述凸骨相对应的限位部件，使得所述壳体能够与所述充电座可拆卸连接。

在其中一个实施例中，所述限位部件为卡扣。

在其中一个实施例中，所述限位部件为设置在所述充电座上的悬臂梁，所述悬臂梁悬起的一端部设置有适合于对所述凸骨限位的突起部。

本实用新型的有益效果是：

本实用新型的电脑钥匙，壳体的至少一个侧表面上设置有突起的凸骨，凸骨适合于与充电座上的限位部件相配合，当该电脑钥匙放到充电座上后，电脑钥匙上的凸骨可以被充电座上的限位部件卡住，保证电脑钥匙的良好充电，避免因充电口接触不良导致的电脑钥匙充不了电而影响使用的问题。

该电脑钥匙保证了钥匙电力的可靠供给，避免因电脑钥匙没电而导致设备无法正常操作的可能，保障了电力系统设备可及时维护处理，因此，该电脑钥匙较现有技术的电脑钥匙充电更可靠。该电脑钥匙的壳体两侧各设有一个凸骨，当该电脑钥匙放到充电座上后，电脑钥匙上的凸骨可以卡在充电座两侧的卡扣中，进一步保证电脑钥匙充电传输接口与充电座上的充电头接触良好。

附图说明

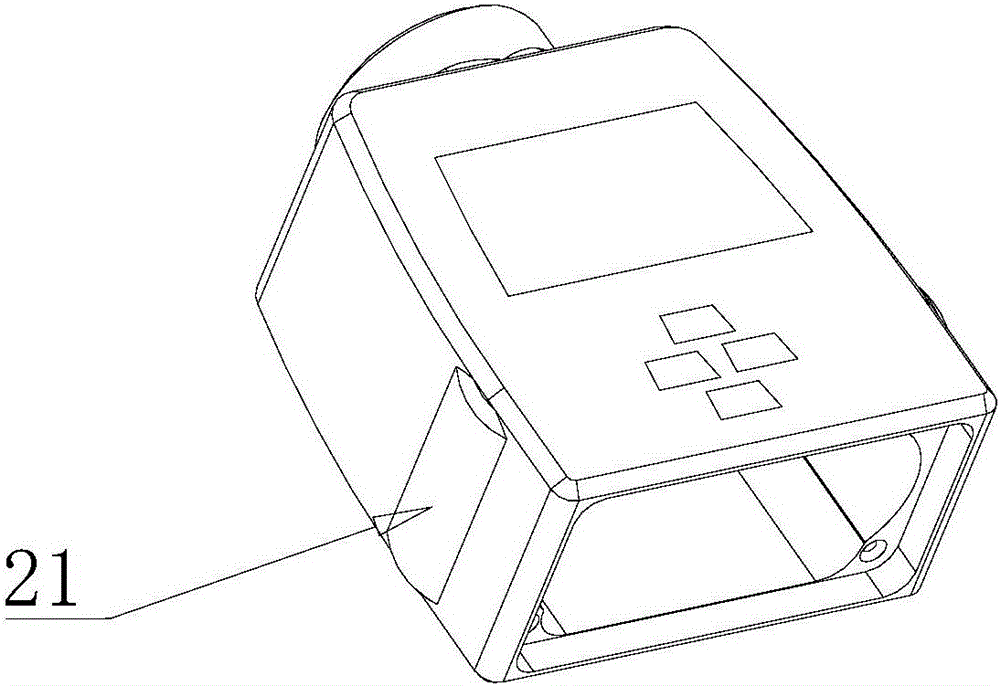

图1为本实用新型的电脑钥匙一实施例的立体示意图；

图2为图1所示电脑钥匙的壳体立体示意图；

图3为本实用新型一实施例的电脑钥匙与充电座的配合示意图；

图4为图3所示充电座的立体示意图；

图5为图3所示电脑钥匙与充电座配合的侧视图；

图6为图5中的A-A向剖视图；

以上各图中，

1-解锁头；2-壳体；3-控制电路；4-充电传输口；21-凸骨；22-液晶显示窗口；23-按键；100-充电座；101-第一卡扣；102-第二卡扣；103-充电探针。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例对本实用新型的电脑钥匙进行进一步详细说明。需要说明的是，在不冲突的情况下，以下各实施例及实施例中的特征可以相互组合。应当理解，此处所描述的具体实施例仅用于解释本实用新型，并不用于限定本实用新型。

参照图1至图4，本实用新型一实施例的电脑钥匙，包括壳体2、解锁头1、控制电路3和充电传输口4。

其中，壳体2的至少一个侧表面上设置有突起的凸骨21，凸骨21适合于与充电座100上的限位部件相配合。解锁头1设置在壳体2的前端部。控制电路3设置在壳体2内，被配置以与解锁头1电连接。充电传输口4设置在壳体2的后端部，充电传输口4适合于与充电座的充电探针103相插接配合。

作为一种可实施方式，凸骨21具有圆弧形表面。优选地，凸骨21的形状为半圆柱形或类半圆柱形。凸骨21具有圆弧形表面，便于壳体2部分地嵌入充电座100时凸骨21与充电座100上的限位部件配合。其中，凸骨21邻近壳体2的后端部。

作为一种可实施方式，壳体2的左侧表面和右侧表面上均设置有凸骨21，两个凸骨21相对壳体2的中心对称设置。该电脑钥匙的壳体2两侧各设有一个凸骨21，当该电脑钥匙放到充电座100上后，电脑钥匙上的凸骨21可以卡在充电座100两侧的限位部件中，如此进一步保证电脑钥匙充电传输接口4与充电座100上的充电探针103接触良好。

作为一种可实施方式，壳体2的上表面上设置有液晶显示窗口22和按键23。液晶显示窗口22可为液晶显示屏。这样便于观察电脑钥匙的工作状态和设置电脑钥匙的工作参数。

其中，液晶显示窗口22邻近近壳体2的前端部，按键23邻近壳体2的后端部。亦即液晶显示窗口22位于壳体2上表面的前侧，按键23位于壳体2上表面的后侧。

作为另一种可实施方式，电脑钥匙还包括充电座100，壳体2的后端部嵌入充电座100，充电座100上设置有与凸骨21相对应的限位部件，使得壳体2能够与充电座100可拆卸连接。其中，限位部件可为卡扣。如图5和图6所示，该电脑钥匙的壳体2两侧各设有一个凸骨21，而充电座100上的卡扣的数量也为两个，分别为第一卡扣101和第二卡扣102。每个凸骨21对应一个卡扣101、102。

当然，所述限位部件也可为设置在充电座100上的悬臂梁，悬臂梁悬起的一端部设置有适合于对凸骨21限位的突起部。突起部可为圆形点状、半球状、类半球状、半圆柱形或类半圆柱形。优选地，悬臂梁与充电座100一体成型。

上述一实施例的电脑钥匙的工作方式如下：

如图3所示和图4所示，当电脑钥匙放在充电座100上时，电脑钥匙两侧表面的圆弧形凸骨21下部接触到充电座100上的第一卡扣101、第二卡扣102时，充电座上的第一卡扣101、第二卡扣102被挤压而向充电座100的外侧部移动，当电脑钥匙完全推入充电座后，电脑钥匙上的充电传输接口4挤压充电座上的充电探针103，保证两者接触良好，此时，电脑钥匙两侧的凸骨21上部与充电座上的第一卡扣101、第二卡扣102接触，在充电座100的第一卡扣101、第二卡扣102的弹力作用下，电脑钥匙无法向上移动，从而保证电脑钥匙与充电座100的良好接触，实现对电脑钥匙的定位。电脑钥匙上的凸骨21被充电座上的卡扣101、102卡住，保证电脑钥匙上的充电传输接口4与充电座的充电探针103接触良好。

当需要使用电脑钥匙时，向上拉电脑钥匙，此时，电脑钥匙两侧的圆弧形凸骨21向两侧推动充电座上的第一卡扣101、第二卡扣102，电脑钥匙与充电座100分开，充电座上的第一卡扣101、第二卡扣102在自身弹力作用下回复自由状态。

以上实施例的电脑钥匙，壳体的至少一个侧表面上设置有突起的凸骨，凸骨适合于与充电座上的限位部件相配合，当该电脑钥匙放到充电座上后，电脑钥匙上的凸骨可以被充电座上的限位部件卡住，保证电脑钥匙的良好充电，避免因充电口接触不良导致的电脑钥匙充不了电而影响使用的问题。

该电脑钥匙保证了钥匙电力的可靠供给，避免因电脑钥匙没电而导致设备无法正常操作的可能，保障了电力系统设备可及时维护处理，因此，该电脑钥匙较现有技术的电脑钥匙充电更可靠。该电脑钥匙的壳体两侧各设有一个凸骨，当该电脑钥匙放到充电座上后，电脑钥匙上的凸骨可以卡在充电座两侧的卡扣中，进一步保证电脑钥匙充电传输接口与充电座上的充电头接触良好。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
