电子锁的滑盖防盗装置的制作方法

本实用新型涉具体是指电子锁的滑盖防盗装置。

背景技术：

目前电子锁的前滑盖装置面板前置弹簧或弹片，此结构在外部借用扁平铁片可以将滑盖拉出，容易被盗。滑槽与面板一体，铸压难度大，容易形成空心产品，易破裂，合格率低，后期加工难，外观粗糙。

技术实现要素：

本实用新型针对以上问题，提供电子锁的滑盖防盗装置。

本实用新型的实用新型目的通过以下方案实现：电子锁的滑盖防盗装置，包括面板、滑槽件、弹片和滑盖，面板上设有滑槽件，滑槽件两侧设有凹槽，凹槽内卡设弹片，滑槽件上设有在滑槽件的滑槽内滑动的滑盖，滑盖的两侧对应弹片处设有U型槽，弹片一端抵在U型槽内。

进一步地，面板与滑槽件拆卸固定，滑槽通过螺栓固定在面板上。

进一步地，弹片呈J型。

进一步地，滑槽件两侧设有凹槽，凹槽内设有一个凸起，弹片折弯处内侧绕过凸起将J型的钩头处伸于凹槽外。

进一步地，弹片折弯处外侧抵住凹槽壁。

进一步地，滑盖罩在滑槽件上。

本实用新型的有益效果在于：既能平衡滑盖，有能在滑盖拉开后，再对其限位，还能使滑盖拉开后，手松开后，滑盖不会下滑；解决面板与滑槽件一体形成空心而易破裂形象，增加产品结实性；在面板二侧实现暗装弹片，防止在外部将滑盖拉出。

附图说明

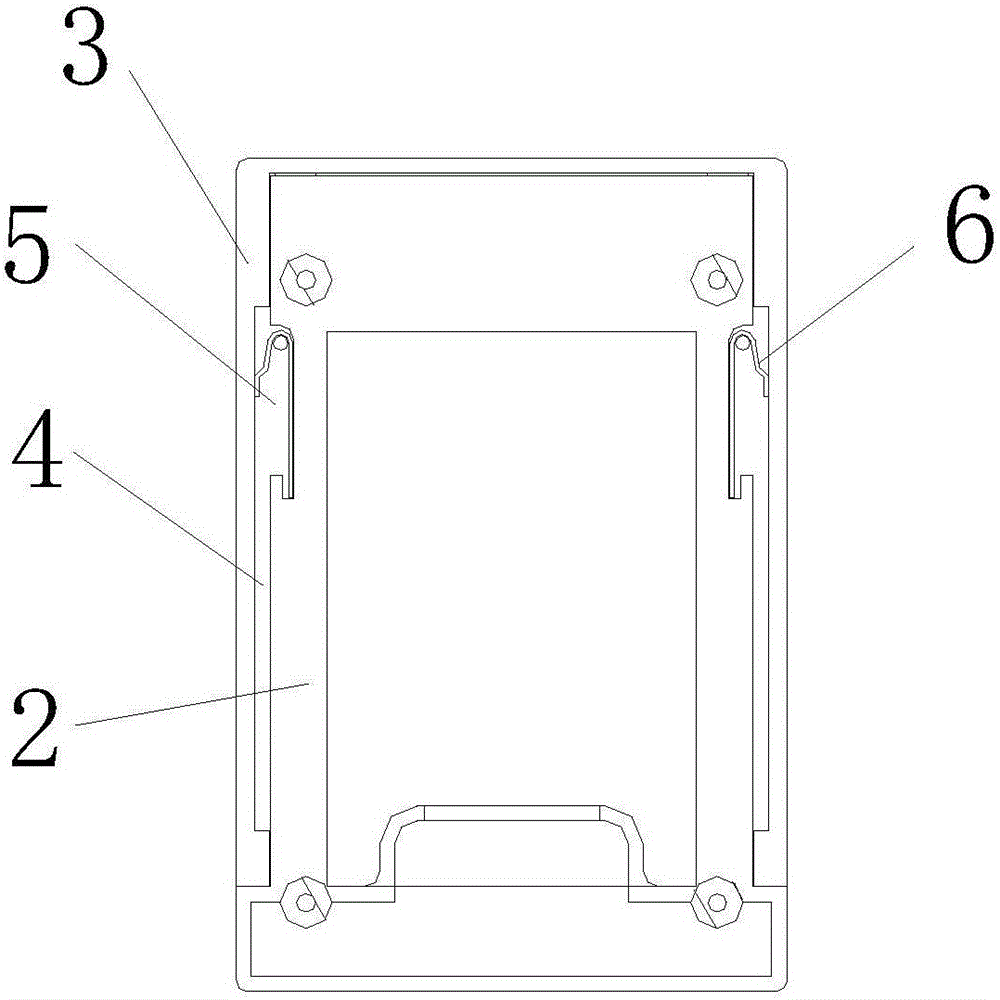

图1为本实用新型的结构示意图。

图2为本实用新型的滑盖与滑槽件的闭合结构示意图。

图3为本实用新型的滑盖与滑槽件的拉开结构示意图。

具体实施方式

以下结合具体实施例和附图对本实用新型作进一步说明：

参照附图1-3所示，本实用新型：电子锁的滑盖防盗装置，包括面板1、滑槽件2、弹片6和滑盖3，面板1上设有滑槽件2，滑槽件2两侧设有凹槽5，凹槽5内卡设弹片6，滑槽件2上设有在滑槽件2的滑槽内滑动的滑盖3，滑盖3的两侧对应弹片6处设有U型槽4，弹片6一端抵在U型槽4内。

电子锁的滑盖防盗装置，面板1与滑槽件2拆卸固定，滑槽通过螺栓固定在面板1上。

电子锁的滑盖防盗装置，弹片6呈J型。

电子锁的滑盖防盗装置，滑槽件2两侧设有凹槽5，凹槽5内设有一个凸起7，弹片6折弯处内侧绕过凸起将J型的钩头处伸于凹槽5外。

电子锁的滑盖防盗装置，弹片折弯处外侧抵住凹槽壁。

电子锁的滑盖防盗装置，弹片折弯处外侧抵住的凹槽壁呈弧形。

电子锁的滑盖防盗装置，凹槽5的另一端设有阶梯台阶，弹片6另一端插入到阶梯台阶内侧形成卡死。

电子锁的滑盖防盗装置，滑盖3罩在滑槽件2上。

电子锁的滑盖防盗装置，滑槽件2靠近面板中央的底面上设有阶梯面，滑盖对应滑槽件靠近面板中央的底面的面上设有与阶梯面咬合的阶梯凹槽。

电子锁的滑盖防盗装置，滑槽件2靠近面板中央的底面上设有阶梯面，阶梯面上设有下凹的曲面。

电子锁的滑盖防盗装置，凹槽5内的凸起7为圆柱型。

电子锁的滑盖防盗装置，弹片6呈J型的转弯处为圆角。

虽然本实用新型已通过参考优选的实施例进行了图示和描述，但是，本领域普通技术人员应当了解，可以不限于上述实施例的描述，在权利要求书的范围内，可作出形式和细节上的各种变化。
