一种自动钥匙鞘的制作方法

本实用新型涉及一种可装纳、自动收回钥匙并且使用时自动照明的钥匙鞘。

背景技术：
：

在日常生活中，人们常常把许多钥匙穿成一串别在腰间，这样在我们做运动、坐下和蹲着的时候钥匙会戳在身上，很不舒服，而且使用时不便区分；有的人则把单把钥匙直接放在口袋里，这样容易划破口袋，而且在找钥匙时也比较费劲；也有部分钥匙较多的人会买一个皮质的钥匙包，但使用时仍然不好区分。同时，在环境较暗的情况下，人们开门时往往不好找准插孔。为了便于钥匙的收纳、携带、辨认和插入插孔，我们设计了自动钥匙鞘。使用时，按下开关推出钥匙后自动卡紧，当光线较暗时自动点亮钥匙鞘前端的LED照明，开门完成并拔出钥匙后，按下另一开关，钥匙自动收回，同时LED灯自动熄灭。

技术实现要素：
：

本实用新型的目的是：改善钥匙的收纳并便于其携带、辨认和插入插孔。

为达到以上目的，本实用新型采用了以下技术方案。一种自动钥匙鞘是由：弹簧快速夹头、弹性金属卡头、插销、弹性开关1、弹性开关2、弹簧、LED灯泡、光敏开关、电池、电线和外壳组成；其结构特征为：弹簧一端固定于外壳上，另一端固定在弹簧快速夹头上，弹性金属卡头固联在弹簧快速夹头端部，同时端部开孔，对应的有弹性开关1、2，插销与弹性开关1固联构成插销弹性开关，弹簧快速夹头另一端与钥匙相联，整个钥匙可随弹簧快速夹头一起在壳体内滑动；而电路则在弹性金属卡头卡住、光线较暗时触发光敏开关接通电源而点亮LED灯泡。每个钥匙鞘是一个独立的系统，可根据实际情况选取多个钥匙鞘组合成一个存有多把钥匙的钥匙鞘组合，并标上编号以区分不同钥匙。

本实用新型的有益效果是：(1)可收纳多把钥匙并方便携带和辨认；(2)开门时，若光线较暗可自动点亮灯泡照明。

附图说明：

图1钥匙鞘整体结构图

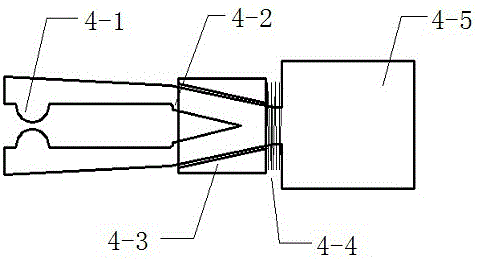

图2弹簧快速夹头

图3钥匙鞘侧视图

图4钥匙伸出后示意图

图中：1外壳；2滑槽；3钥匙；4弹簧快速夹头；4-1金属半球体夹头；4-2支承底座；4-3套筒；4-4施力弹簧；4-5方体支承座；5插销孔；6弹性金属卡头；7弹簧；8光敏开关；9LED灯泡；10弹性开关；11插销弹性开关。

具体实施方式：

依照附图1和附图2所示，钥匙3经修剪和打孔后，联接在弹簧快速夹头4上，其孔与金属半球体夹头4-1相联，钥匙3底端与支承底座4-2接触，施力弹簧4-4紧推套筒4-3从而夹紧钥匙3；依照附图1、附图3和附图4所示，使用时按下插销弹性开关11使插销插入插销孔5，沿着滑槽2推至底端，弹簧7被拉伸，此时弹性金属卡头6与滑槽2底部的a、b触头相接触从而开启电路总开关，当光线较暗时会自动触发光敏开关8点亮LED灯泡9照明，松手后弹性金属卡头6卡在滑槽2末端固定住伸出的钥匙3，开锁时，支承底座4-2和弹性金属卡头6承受推力，金属半球体夹头4-1和方体支承座4-5承受扭力，开门完成并拔出钥匙3后，按下弹性开关10，在弹簧7拉力的作用下钥匙3和弹簧快速夹头4自动收回，LED灯泡9自动熄灭。
