移动终端设备供电的剃须刀的制作方法

本实用新型涉及生活用品领域，尤指一种移动终端设备供电的剃须刀。

背景技术：

现在各种智能终端技术飞速发展，涌现出多种智能终端，让人眼花缭乱，无从选择。目前最常用的移动终端设备便是IPAD、智能手机、平板电脑等电子产品，随着智能终端设备普及，人们旅游出门在外手机肯定大众的必备便携设备，但移动终端设备只有其自带的数据线可以使用，男性朋友出门也必须携带剃须刀，而剃须刀也需要供电，目前，剃须刀的充电一般采用其设置的插头与插座相连接实现充电，不能通过其他的连接方式实现通电，因此如果男性朋友出门就需要配备多条数据线，给人们使用带来不方便。

另外，目前剃须刀现有产品体积还是有缩小空间，占用空间还可进一步缩小。

技术实现要素：

为解决上述问题，本实用新型提供一种体积小巧、省略了出门携带多种充电线烦恼的移动终端设备供电的剃须刀。

其为实现上述目的，本实用新型采用如下的技术方案是：一种移动终端设备供电的剃须刀，包括两端开口的壳体，所述的壳体内设有驱动装置及与驱动装置电性连接的控制电路，所述的壳体上端开口设有头部组件，所述的壳体上端开口与头部组件间设有连接座，所述的壳体下端开口设有底盖，所述的壳体上端开口设有USB插头，所述的USB插头与驱动装置通过导线电性连接，驱动装置通过USB插头外连接移动终端设备USB接口，驱动装置通过移动终端设备otg提供电能驱动，所述的壳体上端开口设有凸肋，所述的凸肋外周面上设有凸点，所述的连接座内侧壁设有限位滑道，所述的连接座覆盖在壳体上端开口并旋转一定角度使凸点限制于限位滑道内，限制头部组件脱离壳体。

优选地，所述的头部组件包括连接头部组件和壳体的连接座、倒杯状的外刃、支撑框、刀压板、收纳在外刃和刃压板之间的内刃以及与内刃一体成型的内刃轴，所述的内刃轴设于驱动装置的输出轴上。

优选地，所述的连接座上方设有凸台，所述的凸台外周面对称设有第二限位滑道，所述的支撑框内壁设有第二凸点，所述的支撑框覆盖在凸台并旋转一定角度使第二凸点限制于第二限位滑道内，限制头部组件脱离连接座。

优选地，所述的底盖上方设有弹钩，底盖盖合在下端开口后，弹钩卡合在壳体内壁。

本实用新型的有益效果在于：本实用新型各组件均通过拆卸安装，容易进行头部的清洁，另外，本实用新型结构简单且小巧，便捷，且通过移动终端设备otg提供电能驱动，外出不再因需要携带多条充电线而烦恼，而家里也不再因充电线烦多而更整洁。

附图说明

图1是本实用新型结构图。

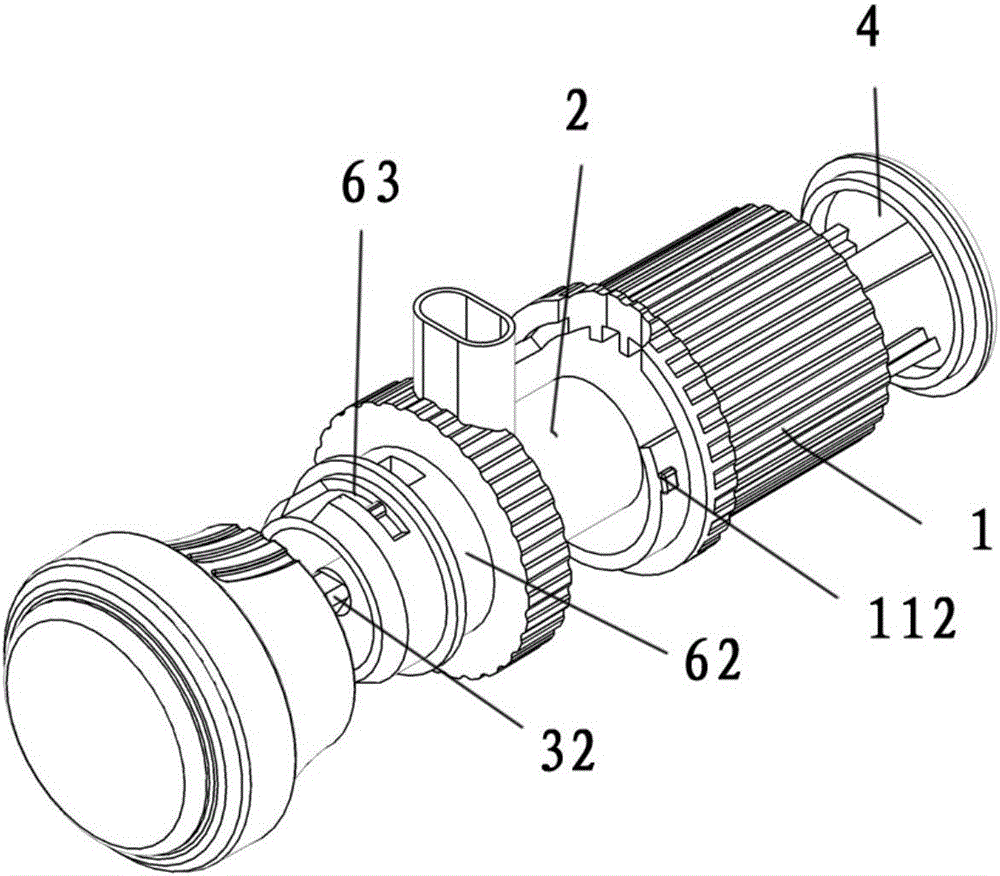

图2是本实用新型爆炸图。

图3是本实用新型头部组件结构图。

图4是本实用新型连接座结构图。

图5是本实用新型底盖结构图。

标注说明：1.壳体；11.上端开口；111.凸肋；112.凸点；12.壳体下端开口；2.驱动装置；3.头部组件；31.外刃；32.内刃轴；33.支撑框；331.第二凸点；4.底盖；41.弹钩；5.USB插头；6.连接座；61.限位滑道；62.凸台；63.第二限位滑道；。

具体实施方式

请参阅图1-5所示，本实用新型关于一种移动终端设备供电的剃须刀，包括两端开口的壳体，所述的壳体内设有驱动装置及与驱动装置电性连接的控制电路(图中未标示控制电路)，所述的壳体上端开口设有头部组件，所述的壳体上端开口与头部组件间设有连接座，所述的壳体下端开口设有底盖，所述的壳体上端开口设有USB插头，所述的USB插头与驱动装置通过导线电性连接，驱动装置通过USB插头外连接移动终端设备USB接口，驱动装置通过移动终端设备otg提供电能驱动，所述的壳体上端开口设有凸肋，所述的凸肋外周面上设有凸点，所述的连接座内侧壁设有限位滑道，所述的连接座覆盖在壳体上端开口并旋转一定角度使凸点限制于限位滑道内，限制头部组件脱离壳体。

优选地，所述的头部组件包括倒杯状的外刃、支撑框、刀压板、收纳在外刃和刃压板之间的内刃以及与内刃一体成型的内刃轴，所述的内刃轴设于驱动装置的输出轴上。

优选地，所述的连接座上方设有凸台，所述的凸台外周面对称设有第二限位滑道，所述的支撑框内壁设有第二凸点，所述的支撑框覆盖在凸台并旋转一定角度使第二凸点限制于第二限位滑道内，限制头部组件脱离连接座。

优选地，所述的底盖上方设有弹钩，底盖盖合在壳体下端开口后，弹钩卡合在壳体内壁。

以上实施方式仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通工程技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范围内。
