一种集油检修作业平台的制作方法

本实用新型涉及一种设备检修用装置，尤其涉及一种可收集油脂的检修作业平台。

背景技术：

在设备检修作业过程中，经常能用到检修作业平台维修设备，但在设备维修时因设备内的残留油脂无法全部排干净，所以当设备拆卸开时往往有部分油脂流到检修平台上，因检修平台没有收集油脂的功能，进一步的油脂就会洒落地面，造成检修环境的污染和油脂的浪费，为了解决这一难题特设计此检修作业平台。

技术实现要素：

本实用新型的目的是为了解决一般检修作业平台不能收集油脂的缺陷，提供一种可收集油脂的检修作业平台。

本实用新型的目的是通过下述技术方案来实现的。

一种集油检修作业平台，包括检修平台本体，以及检修平台本体上的作业台面和作业平台，沿检修平台本体的作业台面周边设置有围沿，围沿与作业台面之间构成闭环流槽，沿流槽底部设有若干个油品收集槽。

优选的，所述油品收集槽为抽屉式。

优选的，所述抽屉式油品收集槽上设有可视窗。

优选的，所述抽屉式油品收集槽上设有提手。

优选的，所述围沿截面为L型，围沿底边与作业台面周边连接。

优选的，所述流槽上设有排油管，油品收集槽对接在排油管下方。

相对于现有技术，本实用新型的有益效果在于：

该装置可以收集检修平台上洒落的润滑油，更可以避免检修平台周围环境的污染。

附图说明

图1(a)、图1(b)是一种集油检修平台的立体示意图；

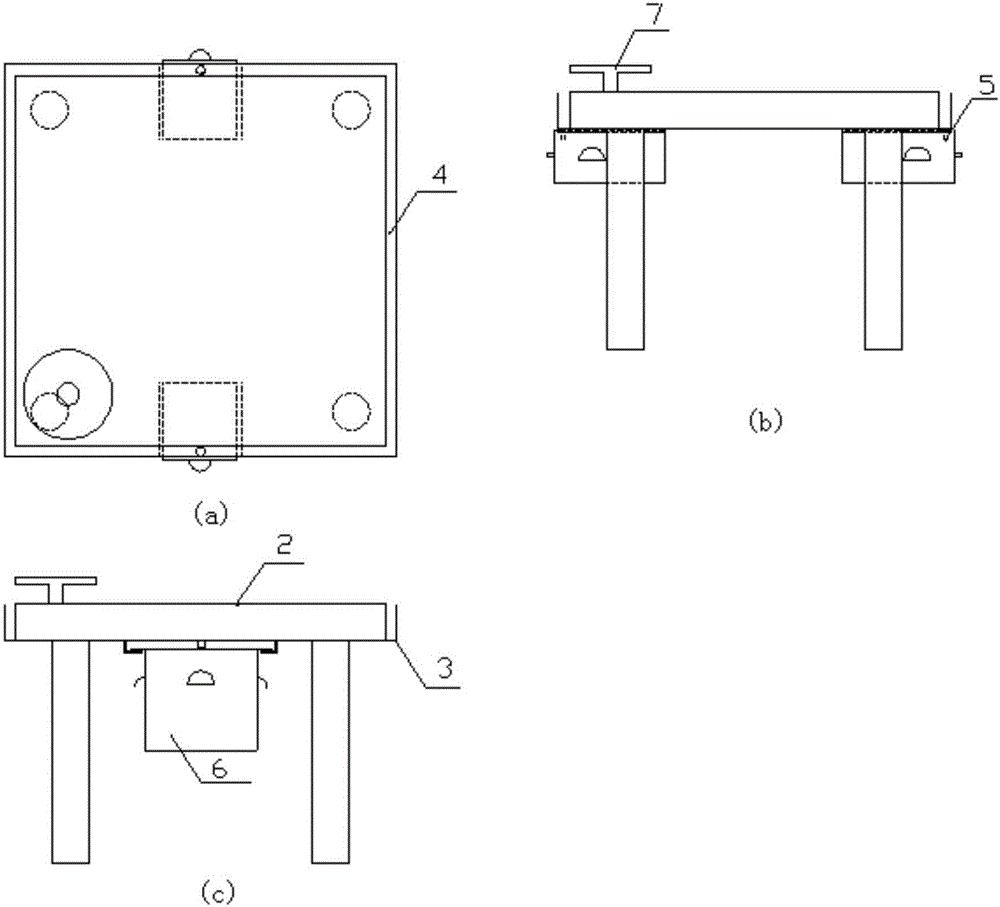

图2(a)-(c)分别是一种集油检修作业平台的俯视图、侧视图和主视图。

图中：1-检修平台本体；2-作业台面；3-围沿；4-流槽；5-排油管；6-油品收集槽；7-作业平台。

具体实施方式

下面结合附图及实施例对本实用新型做进一步说明。

如图1(a)、图1(b)、图2(a)-(c)所示，该集油检修作业平台，包括检修平台本体1，以及检修平台本体1上的作业台面2和作业平台7，其中，沿检修平台本体1的作业台面2周边设置有围沿3，围沿3与作业台面2之间构成闭环流槽4，沿流槽4底部设有若干个油品收集槽6。

本装置的油品收集槽6设置有两个，分别设在检修平台本体1相对的两侧。油品收集槽6为抽屉式，便于将收集的油品收集回用。为了避免油品收集满了溢出，在抽屉式油品收集槽6上设有可视窗。围沿3截面为L型，围沿3底边与作业台面2周边焊接，流槽4上设有排油管5，油品收集槽6对接在排油管5下方。

制作时，在检修平台本体1作业台面2底部外围焊接一圈角钢构成围沿3，角钢一边与作业台面2底部钢板满焊，另一边竖直向上，作业台面2钢板外檐与角钢形成了一个闭环流槽4。然后在平台对面两端的流槽4底部各打一个孔，并各焊接排油管5，最后在排油管5底部各安装一个可拆卸式油品收集槽6。

当油品流到作业台面2钢板上时，作业台面2钢板上的油品会流入平台外围的流槽4内，流槽4内的油品随着液位差压会顺着排油管5流入油品收集槽6，当油品收集槽6达到一定的液位时(通过可视窗观察)就可以拆卸收集槽进行油品收集回用。油品收集槽为抽屉式，抽屉式油品收集槽上设有提手，能够避免装满油品的抽屉滑脱。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施方式仅限于此，对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单的推演或替换，都应当视为属于本实用新型由所提交的权利要求书确定专利的保护范围。
