一种能够快速打开或锁合的快捷门锁的制作方法

本实用新型涉及一种门锁，尤其是涉及一种能够快速打开或锁合的快捷门锁。

背景技术：

如今市面上的门锁很多，但绝大多数都与门把分离，并不能实现门锁与门把的一体化。因此人们通常锁门时要将锁体打开后，等待两处门把手相互拼合后进行锁合，解锁后需要将锁体进行保管等待下一次的锁合，如此一来，给人们的生活带来了一定的麻烦，常常会因为找不到锁体或者遗失锁体而不能进行有效锁门。

技术实现要素：

本实用新型所要解决的技术问题提供一种能够快速打开或锁合的快捷门锁，其不仅能够实现门把手的功能，还能够通过巧妙的机械转动实现门锁的功能，从而方便了人们对于门把手及锁门的同时需要。

为了实现该目的，本实用新型的技术方案为：一种能够快速打开或锁合的快捷门锁，包括分别设置于左右两扇门的门把手，所述门把手由前把手与后把手组成，所述后把手由两处分别铰接于门体上第一T型模块与第二T型模块组成，所述第一T型模块与所述第二T型模块组成通过锁定机构锁合。

作为上述技术方案的进一步改进：

根据本实用新型的实施例，所述锁定机构为设置在所述第一T型模块上侧的拉手，所述拉手通过插销延伸出所述第一T型模块，所述第二T型模块上匹配设置有销孔，所述插销插设在所述销孔内。

根据本实用新型的实施例，所述锁定机构为设置在所述第一T型模块的凸榫以及设置在所述第二T型模块上的凹榫，所述第一T型模块的凸榫能够匹配于所述第二T型模块的凹榫上。

根据本实用新型的实施例，所述拉手与所述第一T型模块之间设置有弹性件。

根据本实用新型的实施例，在另一侧的门上也设置有位置对应相反的所述第一T型模块与第二T型模块，从而当位于上侧及下侧的两模块相向转动后能横向匹配插合。

根据本实用新型的实施例，所述弹性件为记忆弹簧或磁性块。

根据本实用新型的实施例，所述第一T型模块的凸榫设置有拉伸机构。

与现有技术相比，本实用新型的有益效果为通过将门把手有效的转动，达到了门把手与门锁有效的转换，在原始状态时实现门把手的功能，在需要锁门时将门把手的两部分相互分离并进行相应转动匹配于另一侧的门把手部分达到门锁的功能，结构巧妙，使用简单快捷。

附图说明

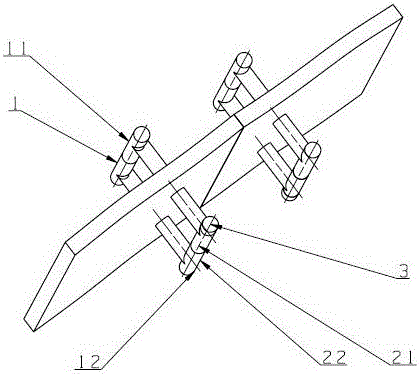

图1为本实用新型实施例1结构示意图；

图2为本实用新型实施例1结构示意图；

图3为本实用新型实施例1的结构示意图；

图4为图3中A部分本实用新型结构局部放大图；

图5为本实用新型实施例1左右把手拼合时的结构示意图；

图6为本实用新型实施例2的结构示意图；

图7为本使用新型实施例2单侧折叠后的结构示意图；

图中：1、门把手；11、前把手；12、后把手；21、第一T型模块；22、第二T型模块；3、拉手；31、插销；32、销孔；51、凸榫；52、凹榫。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图所示，本实施例的能够快速打开或锁合的快捷门锁，包括分别设置于左右两扇门的门把手1，门把手1由前把手11与后把手12组成，后把手12由两处分别铰接于门体上第一T型模块21与第二T型模块22组成，第一T型模块21与第二T型模块22组成通过锁定机构锁合；锁定机构为设置在第一T型模块21上侧的拉手3，拉手3通过插销31延伸出第一T型模块21，第二T型模块22上匹配设置有销孔32，插销31插设在销孔32内；锁定机构为设置在第一T型模块21的凸榫51以及设置在第二T型模块22上的凹榫52，第一T型模块21的凸榫51能够匹配于第二T型模块22的凹榫52上；拉手3与第一T型模块21之间设置有弹性件；在另一侧的门上也设置有位置对应相反的第一T型模块21与第二T型模块22，从而当位于上侧及下侧的两模块相向转动后能横向匹配插合；弹性件为记忆弹簧或磁性块；第一T型模块21的凸榫51设置有拉伸机构。

实施例1：本实用新型由门把手与门组成，具体的，门把手分为处于外部的前把手与处于内侧的后把手，后把手分为上部铰接于门体的第一T型模块与下部铰接于门体的第二T型模块组成，第一T型模块上部设置有拉手，该拉手下部插销穿设于第一T型模块内并部分穿出，第二T型模块上端设置有供第一T型模块的销孔，从而当拉手向上拉动时插销脱离销孔，上下两个模块可以实现自由转动，在另一侧也设置有位置相反的两个模块，从而当两个T型模块自由转动到水平位置时与另一侧的T型模块匹配插合从而实现门锁功能，进一步的，拉手与T型模块之间设置有记忆弹簧，从而确保锁定的稳定性。

实施例2：本实用新型由门把手与门组成，具体的，门把手分为处于外部的前把手与处于内侧的后把手，后把手分为上部铰接于门体的第一T型模块与下部铰接于门体的第二T型模块组成，第一T型模块下部设置有凸榫，第二T型模块上部设置有与凸榫匹配的凹榫，上下两个模块可以实现相对位置转动，在另一侧也设置有位置相反的两个模块，从而当两个T型模块转动到水平位置时与另一侧的T型模块匹配插合从而实现门锁功能。

由于本实用新型能够以多种形式具体实施而不脱离实用新型的精神或实质，所以应当理解，上述实施例不限于任何前述的细节，而应在随附权利要求所限定的精神和范围内广泛地解释，因此落入权利要求或其等效范围内的全部变化和改型都应为随附权利要求所涵盖。
