门锁面板装置的制作方法

本实用新型涉及锁具技术领域，尤其涉及一种门锁面板装置。

背景技术：

门锁是一种常用的安全防盗装置。门锁包括前面板、后面板、锁体，锁体中安装有锁舌组件，锁舌组件包括主锁舌、反锁锁舌，其中主锁舌的开启原理是：旋转前面板或后面板的把手，把手带动主锁舌拨片转动，主锁舌拨片牵引主锁舌伸出或缩回。

对于现有的门锁面板，其把手的旋转轴与主锁舌拨片的旋转轴是同轴的，这样的结构具有如下缺陷：门锁面板与锁体是配合使用的，两者的结构相互关联，锁体确定后，锁体对门锁面板构成制约，使门锁面板内的钥匙孔或电子锁的密码感应装置等其他装置无法自由、灵活地布置，反之，门锁面板的结构也限定了可以与之配合使用的锁体的结构。

技术实现要素：

本实用新型的目的就是针对现有技术存在的不足而提供一种门锁面板装置，其结构科学简单，可以降低锁体对门锁面板的限制，提高门锁面板内各装置布置的自由度。

为了实现上述目的，本实用新型采用的技术方案是：一种门锁面板装置，包括面板、把手，所述把手通过旋转轴连接所述面板，所述面板内侧设置有相互啮合的主动齿轮、从动齿轮，所述主动齿轮套接所述旋转轴，所述从动齿轮设置有用于联动主锁舌拨片的卡接装置。

所述面板设置有限位环，所述旋转轴穿过所述限位环，所述限位环设置有限制所述旋转轴转动角度的止动块。

所述从动齿轮套接有扭簧，所述从动齿轮的侧面设置有抵触所述扭簧端部的挡板，所述面板设置有限制所述扭簧的定位柱。

所述扭簧的两端部分别抵触所述定位柱的两侧，所述扭簧的两端部分别抵触所述挡板的两侧。

所述主动齿轮和所述从动齿轮齿轮均为不完全齿轮。

所述卡接装置为与主锁舌拨片配合的限位孔。

所述面板内设置有锁头，旋转轴套接有两个转动臂，所述两个转动臂分别位于所述旋转轴的两侧，所述转动臂通过拉簧连接所述锁头。

所述限位环设置有限制所述转动臂转动角度的凹槽。

进一步设置有护板，所述护板与所述面板连接，所述护板掩盖所述主动齿轮和所述从动齿轮。

本实用新型有益效果在于：本实用新型包括面板、把手，所述把手通过旋转轴连接所述面板，所述面板内侧设置有相互啮合的主动齿轮、从动齿轮，所述主动齿轮套接所述旋转轴，所述从动齿轮设置有用于联动主锁舌拨片的卡接装置，本实用新型结构科学简单，使用时，把手转动时通过主动齿轮带动从动齿轮转动，从动齿轮通过卡接装置带动主锁舌拨片转动，从而使主锁舌拨片牵引主锁舌伸出或缩回，该结构可以降低锁体对门锁面板的限制，提高面板内各装置布置的自由度。

附图说明

图1是本实用新型的门锁面板装置的分解示意图。

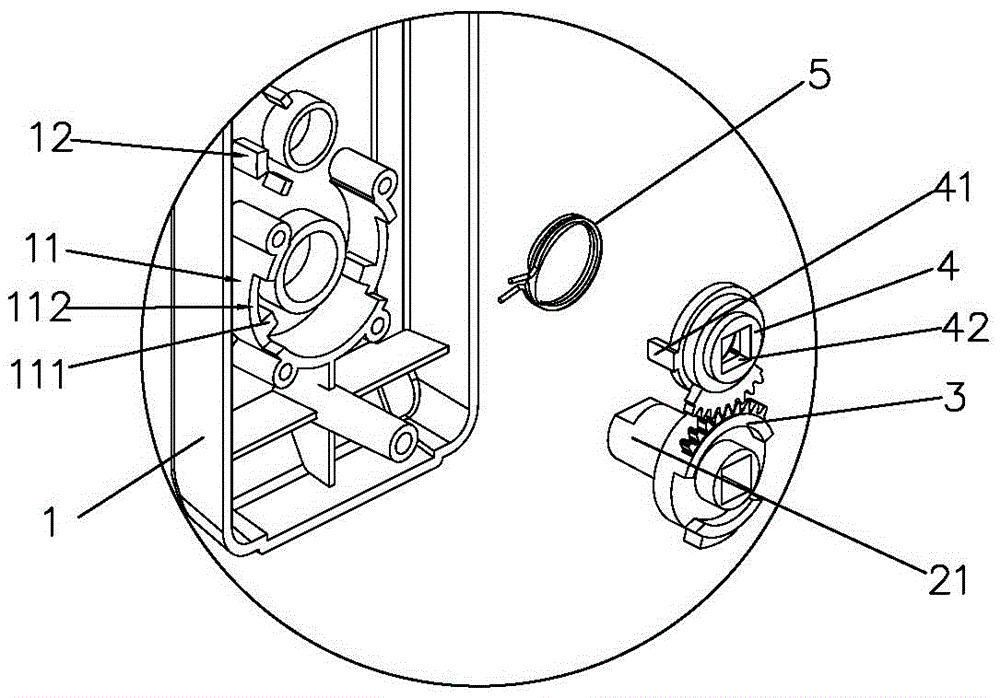

图2是图1中A处的局部放大图。

图3是本实用新型的门锁面板装置隐去护板后的结构示意图。

图4是本实用新型的门锁面板装置的结构示意图。

在图1~图4中包括有：

1——面板 11——限位环

111——止动块 112——凹槽

12——定位柱 2——把手

21——旋转轴 3——主动齿轮

4——从动齿轮 41——挡板

42——限位孔 5——扭簧

6——转动臂 7——拉簧

8——护板 9——锁头。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

实施例一。

本实用新型的一种门锁面板装置，如图1所示，其包括面板1、把手2，所述面板1可以扣盖在门上，所述把手2为“L”形，面板1开设有孔，所述把手2的旋转轴21穿过该孔与所述面板1连接，所述面板1内侧设置有相互啮合的主动齿轮3、从动齿轮4，所述主动齿轮3套接所述旋转轴21，所述从动齿轮4设置有用于联动主锁舌拨片的卡接装置，把手2转动时通过主动齿轮3带动从动齿轮4转动，从动齿轮4通过卡接装置带动主锁舌拨片转动，从而使主锁舌拨片牵引主锁舌伸出或缩回，该结构的门锁面板装置可以根据需要设计把手2的位置，降低了锁体对门锁面板装置的限制，使设计者可以更加更加灵活的布置面板1内各装置的位置；相应地，锁体的结构设计可以更加自由；另一方面，用户可以根据需要选择适当高度的把手，例如家有小孩，本结构的门锁面板装置可以降低把手的高度，方便小孩使用。

旋转轴21可以为一整体的转轴，也可以分开，如图1、图2所示，本实施例中旋转轴21为可联接的两段，所述面板1设置有限位环11，所述旋转轴21穿过所述限位环11，所述限位环11设置有限制所述旋转轴21转动角度的止动块111，如图2所示，止动块111为两个，旋转轴21侧面设置有凸起的限位块，两个止动块111分别位于限位块的两侧，当旋转轴21左右转动时，限位块抵触止动块111，从而限制了旋转轴21的旋转角度。

为了使把手2转动后自动回复初始位置，所述从动齿轮4套接有扭簧5，所述从动齿轮4的侧面设置有抵触所述扭簧5端部扭臂的挡板41，所述面板1设置有限制所述扭簧5的定位柱12，对把手2施加转动力矩带动从动齿轮4转动时，挡板41抵触扭簧5，使扭簧5发生扭转变形，扭臂与定位柱12分离，撤去把手2上的转动力矩。扭簧5使从动齿轮4转动至初始位置，从而使把手回复初始位置。

进一步的，所述扭簧5的两端扭臂部分别抵触所述定位柱12的两侧，所述扭簧5的两端扭臂部分别抵触所述挡板41的两侧，无论把手2正向转动还是反向转动，扭簧5都可以使其回复初始位置。需要注意的是，在本实施例中，定位柱12和挡板41的轮廓为同心的弧线，其圆心角相等，这样可以使从动齿轮回复初始位置时，扭簧5也恰好抵触定位柱12，从而使得从动齿轮4及把手2不会发生晃动。

由于主动齿轮3和从动齿轮4只有一部分齿发生啮合，因此本实施例中，主动齿轮3和所述从动齿轮4齿轮均为不完全齿轮。

所述卡接装置为与主锁舌拨片配合的限位孔42，主锁舌拨片通过一转轴连接该限位孔42，当从动齿轮4转动时，带动主锁舌拨片一起转动。

实施例二。

对于有锁头9的门锁，可以将钥匙插入锁头9中开启锁具。如图3所示，所述面板1内设置有锁头9，旋转轴21套接有两个转动臂6，所述两个转动臂6分别位于所述旋转轴21的两侧，所述转动臂6通过拉簧7连接所述锁头9，当锁头9开启时，拉簧7通过转动臂6带动主动齿轮3转动。本实施例的其他部分与实施例一相同。

进一步的，如图2所示，所述限位环11设置有限制所述转动臂6转动角度的凹槽112，转动臂6从该凹槽112穿过，转动臂6转动一定角度后抵触限位环11，从而可以限制转动臂6的转动角度。

实施例三。

如图4所示，本实施例与实施例一的不同在于，进一步设置有护板8，所述护板8与所述面板1连接，所述护板8掩盖所述主动齿轮3和所述从动齿轮4，护板8可以防止主动齿轮3、被动齿轮4损坏，本实施例的其他部分与实施例一相同。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
