一种用于放置U型螺栓的架子的制作方法

本发明涉及储物架领域，特别是一种用于放置u型螺栓的架子。

背景技术：

在工厂中人们为了将各种生产所需要的零件工具摆放好，便于拿取，都会使用到各种放置物品的架子，各种架子的作用都不经相同，人们为了将物品排放整齐，便于管理，便于生产，现有的各种放置物品的架子都设计得很简单，结构也很简单，只是为了将物品摆放整齐，而没有考虑到便于拿取的问题，特别是放置有很多物品的架子，放在最里面的物品人们拿取的时候不是很方便，这样就严重影响了工作的效率，特别是在流水线生产的时候，有人要频繁得去拿取物品，要求很高的工作效率。

技术实现要素：

本发明的目的在于克服现有技术的缺点，提供一种用于放置u型螺栓的架子。

本发明的目的通过以下技术方案来实现：一种用于放置u型螺栓的架子，包括长方形框架，所述的长方形框架水平设置，在长方形框架四个角上竖直设置有支撑杆，在左右同侧的两根支撑杆之间设置有支架，在左右两侧的支架上安装有轴承组件，在左右两侧的支架之间放置有转轴，转轴与轴承组件配合安装，在左右的支架上放置有托架，所述的托架包括支杆，连接杆，托架通过轴承组件与支架连接，连接杆固定连接在转轴上，连接杆以转轴为中心放射状均匀设置，在连接杆一端连接支杆，支杆水平设置，在支杆上安装有橡胶卡牙，在转轴一端滑动连接有旋转手把，在旋转手把上固定安装有外齿轮，相应地在支架上安装有内齿轮与旋转手把上的外齿轮啮合。

具体地，所述的长方形框架底部中间水平设置有加强杆。

具体地，所述的长方形框架底部设置有用于叉车搬运的卡槽，卡槽为u型板焊接在长方形框架底部。

具体地，所述的长方形框架底部两侧设置有滚轮，滚轮上设置有锁紧装置，在长方形框架左右两侧上设置有拖架，拖架与长方形框架铰接，拖架上设置有用于挂钩挂接的拉环。

具体地，所述的支架连接支撑杆的上下部，支架呈x型。

具体地，所述的支杆两端垂直于支杆设置有棱条，棱条与连接杆铰接，棱条与棱条平行设置。

具体地，所述的支杆设置有6根。

具体地，所述的转轴为中空结构，旋转手把一端安装在转轴内，在转轴上沿轴向对称开设有长槽，长槽与转轴的内腔连通，在旋转手把上设置有滑动杆，滑动杆贯穿转轴的长槽。

本发明的有益效果如下：设置的可旋转的托架，可以将后面的支杆旋转的到前面来，方便操作人员拿取支杆上放置的u型螺栓；旋转手把可伸缩，在转轴上设置的长槽可以将转轴和旋转手把周向固定，轴向可以滑动，在需要固定转轴时，采用齿轮啮合的方式固定，旋转手把拉出就可以转动，推进就可以固定，本发明操作简单且实用。

附图说明

图1为本发明的正视结构示意图；

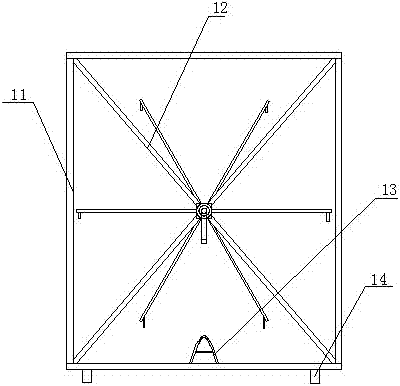

图2为本发明的侧视结构示意图；

图3为本发明的传动结构示意图；

图中：1-长方形框架，2-转轴，3-连接杆，4-支杆，5-橡胶卡牙，6-长槽，7-轴承，8-内齿轮，9-外齿轮，10-旋转手把，11-支撑杆，12-支架，13-拖架，14-滚轮。

具体实施方式

下面结合附图对本发明做进一步的描述，但本发明的保护范围不局限于以下所述。

如图1、图2、图3所示，一种用于放置u型螺栓的架子，包括长方形框架1，所述的长方形框架1水平设置，在长方形框架1四个角上竖直设置有支撑杆11，在左右同侧的两根支撑杆11之间设置有支架12，在左右两侧的支架12上安装有轴承组件，在左右两侧的支架12之间放置有转轴2，转轴2与轴承组件配合安装，在左右的支架12上放置有托架，所述的托架包括支杆4，连接杆3，托架通过轴承7组件与支架12连接，连接杆3固定连接在转轴2上，连接杆3以转轴2为中心放射状均匀设置，在连接杆3一端连接支杆4，支杆4水平设置，在支杆4上安装有橡胶卡牙5，在转轴2一端滑动连接有旋转手把10，在旋转手把10上固定安装有外齿轮9，相应地在支架12上安装有内齿轮8与旋转手把10上的外齿轮9啮合。

进一步地，所述的长方形框架1底部中间水平设置有加强杆。

进一步地，所述的长方形框架1底部设置有用于叉车搬运的卡槽，卡槽为u型板焊接在长方形框架1底部。

进一步地，所述的长方形框架1底部两侧设置有滚轮14，滚轮14上设置有锁紧装置，在长方形框架1左右两侧上设置有拖架13，拖架13与长方形框架1铰接，拖架13上设置有用于挂钩挂接的拉环。

进一步地，所述的支架12连接支撑杆11的上下部，支架12呈x型。

进一步地，所述的支杆4两端垂直于支杆设置有棱条，棱条与连接杆3铰接，棱条与棱条平行设置。

进一步地，所述的支杆4设置有6根。

进一步地，所述的转轴2为中空结构，旋转手把10一端安装在转轴2内，在转轴2上沿轴向对称开设有长槽6，长槽6与转轴2的内腔连通，在旋转手把10上设置有滑动杆，滑动杆贯穿转轴的长槽6。

本发明的工作过程如下：包括将u型螺栓放置支杆4上，支杆4上设有的橡胶卡牙5可以避免u型螺栓的磨损，在操作者将面向自己的支杆4上的u型螺栓拿取完后，可以将后面的支杆4转动到前面来，旋转手把10可以伸缩，当需要旋转的时候将旋转手把10向外拉，旋转手把10套装在转轴2内，在转轴2上设置有长槽6，旋转手把10上设置的滑动杆贯穿长槽6，就可以保证转轴2和旋转手把10周向固定，轴向可滑动，当把支杆4转动到前端的位置后就需要将转轴2固定，在支架12上固定有内齿轮8，同时在旋转手把10上安装有外齿轮9，固定时将旋转手把10往里推，外齿轮9和内齿轮8啮合就可以将转轴2固定，支杆4与连接杆4采用铰接的方式可以保证托架在旋转的过程中保持支杆4原有的姿势，通过设置旋转的托架，将放置有u型螺栓的支杆4始终处在操作人员方便拿取的位置，在长方形框架1底部设置有用于叉车叉运的卡槽，让叉车叉运的时候保证稳定，省事省力，提高了工作的效率。

技术特征：

技术总结
本发明公开了一种用于放置U型螺栓的架子，包括长方形框架，所述的长方形框架水平设置，在长方形框架四个角上竖直设置有支撑杆，在左右同侧的两根支撑杆之间设置有支架，在左右两侧的支架上安装有轴承组件，在左右两侧的支架之间放置有转轴，转轴与轴承组件配合安装，在左右的支架上放置有托架，所述的托架包括支杆，连接杆，托架通过轴承组件与支架连接，连接杆固定连接在转轴上，连接杆以转轴为中心放射状均匀设置，在连接杆一端连接支杆，支杆水平设置，在支杆上安装有橡胶卡牙，在转轴一端滑动连接有旋转手把，在旋转手把上固定安装有外齿轮，相应地在支架上安装有内齿轮与旋转手把上的外齿轮啮合。

技术研发人员：周云茂;王瑶
受保护的技术使用者：成都大运汽车集团有限公司
技术研发日：2017.11.27
技术公布日：2018.02.16
