安全绳锚固件的制作方法

本发明涉及高处安全设备，并且更具体地涉及适于锚固端部的锚固布置，典型地是适于锚固例如以大体垂直定向布置在高结构上的柔性伸长安全绳的下端的锚固布置。

高结构诸如电缆塔和无线或卫星通信桅杆定期被检查以确定是否需要任何维护工作。这些结构意图建成是低维护的且因为它们中的许多竖立在遥远的位置，因此它们可能需要仅每十年或更长一次检查。

本发明涉及具有用于在各种位置和定向下固定伸长安全绳的应用的新锚固组件，但是特别是涉及用于将大体垂直定向的安全绳固定到高结构的下部分的新底部锚固组件。

锚固组件是手动快速可操作的以设定工作张力，并且将在现存的线中提供可接受张力的可视指示。锚固件被设计以非破坏性方式抓紧安全绳使得其可重复地再利用于许多高结构上的一系列检查。其还可通过允许不同长度安全绳在进行抓紧动作之前穿过其来适应连续高结构之间的高度差。

用于垂直安全绳的底部锚固组件在EP1054708中公开。该布置具有包括附接到安全绳夹具的螺纹管的锚固件。托架部分地沿着管的长度连接到锚固件结构。螺纹地安装在轴上的垫圈作用于托架上以改变托架相对于管的位置且因此调节安全绳中的张力。

用于安全绳的另一锚固组件示出在美国专利US4399890A中。其描述了包括安全绳和将安全绳固定到杆的抓紧工具的底部锚固组件。杆穿过托架且相对于托架是弹簧加载的以保持缆线在张力下。

现在设计了改进的布置。

根据第一方面，本发明提供用于安全绳系统的锚固布置，该锚固布置与托架一起使用以固定到用于安装安全绳的结构；锚固布置包括被布置以定位在设置于托架上的座部中的对齐轴环；其中所述对齐轴环能够以多种不同的或可调节的定向相对于托架定位。

根据第二方面，本发明提供用于安全绳系统的锚固布置，该锚固布置用于与托架一起使用以固定到用于安装安全绳的结构，该锚固布置包括作用在托架和设置为锚固布置一部分的反作用构件之间的弹性偏置工具，锚固布置还包括用于指示安全绳中张力的张力指示工具。

根据另外的方面，本发明提供用于安全绳系统的锚固布置，该锚固布置用于与托架一起使用以固定到用于安装安全绳的结构；锚固布置包括用于指示安全绳中张力的张力指示工具，其中张力指示工具包括托架邻近对齐的一部分以及在锚固布置上的指示区域(indicia zone)。

优选的是设置在所述托架上的座部包括座部孔。

在优选的实施方式中，所述对齐轴环具有孔，且所述对齐轴环中的所述孔的轴线随着所述对齐轴环相对于设置在所述托架中的座部调节到不同定位的定向而重新定向。

在本发明优选的实现中，所述对齐轴环具有弓形或弯曲的外支撑表面。

设置在所述托架上的所述座部优选地具有用于接触所述对齐轴环的线性的倾斜支撑表面。

对齐轴环上的弓形或弯曲的外支撑表面和托架座部的线性倾斜支撑表面的提供有助于对齐轴环的角再定位并且提供在安全绳张力下的自对齐功能。

在一个实施方式(其中座部包括孔)中，设置在所述托架上的所述座部孔可具有用于接触所述对齐轴环的截头锥形支撑表面。

有益地，所述对齐轴环围绕伸长管松配合地安装，所述轴环的轴线大体布置在所述管的轴线方向上，但是在有限的度数上是角度可调节的。

在一个实施方式中，优选的是，所述轴环通过弹性偏置工具(优选地压缩弹簧)被偏置成与所述座部孔接合，优选地作用在所述托架和设置成所述锚固布置的一部分的反作用构件之间。

在优选的实施方式中，所述锚固布置包括具有外螺纹部分的管，所述安全绳穿过所述管的内部，且张拉工具在外部螺纹连接于所述管的所述螺纹部分。

有益地，该布置包括夹具，该夹具被提供用于将所述锚固布置夹持到所述安全绳。

在一个优选的实施方式中，所述张力指示工具包括从用于接收所述安全绳的管间隔开的伸长指示器元件。在这样的实施方式中，所述伸长指示器元件可实质上平行于用于接收所述安全绳的所述管延伸。

在某个实施方式中，优选的是，所述张力指示工具包括固定到所述锚固工具且延伸穿过所述托架中的槽或孔的指示器元件。这具有减小损伤指示工具的风险的能力。

如以上所显示的，尽管适于其他应用，但是本发明特别适于用于垂直或直立定向的安全绳的底部锚固布置。

在一种实施方式中，本申请提供一种用于安全绳系统的锚固布置，所述锚固布置用于与托架一起使用以固定到用于安装所述安全绳的结构，所述锚固布置包括：

ⅰ)对齐轴环，其布置成定位在设置于所述托架上的座部中；其中所述对齐轴环能够相对于所述托架定位在多个不同的定向中；和/或

ⅱ)弹性偏置工具，其作用在所述托架和设置成所述锚固布置的一部分的反作用构件之间，所述锚固布置还包括用于指示所述安全绳中的张力的张力指示工具；和/或

ⅲ)张力指示工具，其用于指示所述安全绳中的张力，其中所述张力指示工具包括所述托架邻近对齐的一部分以及在所述锚固布置上的指示区域。

在一个实施方案中，设置在所述托架上的所述座部包括座部孔。

在一个实施方案中，所述对齐轴环具有孔，且所述对齐轴环中的所述孔的轴线随着所述对齐轴环相对于设置在所述托架中的所述座部调节到不同定位的定向而重新定向。

在一个实施方案中，所述对齐轴环具有弓形或弯曲的外支撑表面。

在一个实施方案中，设置在所述托架上的所述座部孔具有用于接触所述对齐轴环的倾斜的支撑表面。

在一个实施方案中，设置在所述托架上的所述座部孔具有用于接触所述对齐轴环的截头锥形的支撑表面。

在上述任一实施方案中，所述对齐轴环围绕伸长管松配合地安装，所述对齐轴环的轴线大体布置在所述伸长管的轴线的方向上，但是在有限的度数上是角度可调节的。

在上述任一实施方案中，所述对齐轴环通过弹性偏置工具被偏置成与所述座部孔接合，所述弹性偏置工具优选地作用在所述托架和设置成所述锚固布置的一部分的反作用构件之间。

在上述任一实施方案中，所述弹性偏置工具包括弹簧，所述弹簧优选地围绕用于接收所述安全绳的伸长管同轴地布置。

在上述任一实施方案中，所述锚固布置包括具有外螺纹部分的伸长管，所述安全绳穿过所述伸长管的内部，且张拉工具在外部螺纹地连接于所述伸长管的所述螺纹部分。

在上述任一个实施方案中，夹具被提供用于将所述锚固布置夹持到所述安全绳。

在上述任一实施方案中，所述张力指示工具包括从用于接收所述安全绳的伸长管间隔开的伸长指示器元件。

在一个实施方案中，所述伸长指示器元件大体平行于用于接收所述安全绳的所述伸长管延伸。

在上述任一实施方案中，所述张力指示工具包括固定到所述锚固布置且延伸穿过所述托架中的槽或孔的指示器元件。

在上述任一实施方案中，所述锚固布置还包括用于固定到安装所述安全绳的结构的托架。

在上述任一实施方案中，所述锚固布置包括用于垂直或竖直定向的安全绳的底部锚固布置。

本发明现在将以特定的实施方式仅通过的方式且参照附图来进一步描述，在附图中：

图1是根据本发明的垂直缆线系统锚固布置的示意性侧视图；

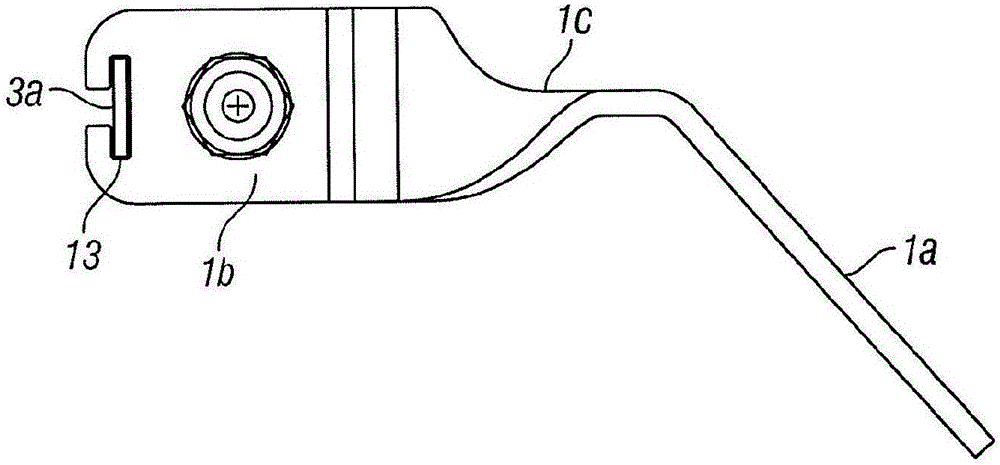

图2是图1的锚固布置的平面图；

图3是该布置的示意性解释图；

图4是示出了本发明方面的主要操作的另外的解释图。

参照附图且首先参照图1，示出了用于垂直缆线系统的锚固布置。本发明还可应用于其中缆线不是专门垂直定向而是倾向于垂直或甚至水平定向的系统。

底部锚固组件10包括外螺纹轴6，底部夹具块8可操作地固定到该外螺纹轴6，该底部夹具块8被布置成通过将两个夹具块半部拉到一起的平头螺丝16而夹持安全绳7。该布置示出在例如EP1054708中。压缩弹簧2、对齐轴环5、张力指示器3、张拉螺母9和锁定螺母11也安装在外螺纹轴6上且因此构成底部锚固组件10。

底部锚固组件10与安装托架1配合使用以垂直运行或以倾斜角向上运行，该安装托架1布置成固定到用于安装安全绳7的结构(诸如塔或建筑物)。安装托架1包括设置有用于固定到结构的孔1d的锚固部分1a和横向于锚固部分1a延伸的绳固定部分1b。扭动部分1c设置在绳固定部分1b和锚固部分1a之间。

锚固部分1a设置有螺纹轴6的外径所穿过的中心孔1e。孔1e的直径大于螺纹轴6的直径，使得螺纹轴6可顺利地穿过孔1e。在安装托架绳固定部分1b和螺纹轴6之间没有螺纹连接。

此外，通过夹具块8固定在底部锚固组件10的最低下部分的安全绳7向上延伸穿过螺纹轴6的内孔，以在上部螺母4限定的轴顶部退出。以此方式，安全绳7通过夹具块8相对于轴6固定。夹具块8固定到管6，如在EP1054708中公开的。

锚固组件10和安装托架1之间的接合通过对齐轴环5与安装托架1中的孔1e的表面的接合来实现。该对齐轴环5具有被布置成定位在安装托架1中的孔1e的截头锥形支撑表面14中的外弓形(凹形)支撑表面15。截头锥形支撑表面14实际上是对齐轴环5的弓形表面15定位抵住的线性表面。轴环5还容纳压缩弹簧2的上端。

对齐轴环5的弓形支撑表面和安装托架1的截头锥形支撑表面之间的连接确保了轴环5可适当地定位在孔1e中，其中安全绳7的轴线相对于安装托架1在一定范围的角斜度上延伸。这使得系统能够补偿安装托架1的任何偏移且确保了安全绳7可正确地对齐(例如垂直)，甚至安全托架1不正确地安装在位置上。实际上，对齐轴环5中的孔的轴线随着对齐轴环相对于设置在托架中的座部孔1e调节到不同定位的定向而重新定向。设置在托架上的座部孔1e实际上具有用于接触对齐轴环5的线性倾斜支撑表面。对齐轴环5上的弓形或弯曲的外支撑表面15和托架座部1e的线性倾斜支撑表面14的提供有助于对齐轴环的角再定位并且提供在安全绳张力下的自对齐设备。对齐轴环5围绕伸长管6松配合地安装，轴环5的轴线大体布置在管6的轴线方向上，但是在有限的度数上是角度可调节的。

安全绳7中的张力可通过旋转螺纹轴6上的张紧器9以在轴6的纵向方向上向上或向下运动来进行调节。在图1中旋转张拉螺母9以向上移动导致张拉弹簧2压缩以及底部托架8相对于张拉螺母9向下移动。这增加了安全绳7中的张力，其中张拉螺母9在相反方向上的旋转具有相反的效果(即，减小安全绳7的张力)。一旦出现所要求的张力，则锁定螺母11可旋转以毗邻抵住张拉螺母9从而固定在适当位置。

该布置还携带张力指示器3，该张力指示器3具有设置有张力指示标记12的向上延伸的舌部3a以及在其下端部的横向支腿3b，横向支腿3b设置有螺纹轴6穿过的孔(但是没有螺纹接合)。指示器舌部3a的上端部延伸穿过设置在锚固件1的部分1b的端部处的槽13。引导槽约束舌部3a的运动且还保护指示器舌部3a免受损坏。指示器舌部3a从管6的伸延间隔开且大体平行于管6的伸延而延伸。

张力指示器3的存在实现了安全绳7中的张力可被计量。张力的不同可以是气候因素的结果。在很热的天气期间，安全绳7可以因为加热而膨胀且张力将相应地改变。计量器可用于显示张力的改变是否保持在可接受的极限内，且这在可操作地将其自身连接到安全绳7之前在检查时就能容易看到。相反地，在冰冷的天气下，安全绳7可收缩而增加张力，且再次其可被计量这是否在可接受的极限之内。压缩弹簧使该布置能够应对安全绳中的热膨胀和收缩，同时保持安全绳中的张力在可接受的极限之间。

本发明提供改进的锚固结构，其能够自对齐例如在托架1固定在不是绝对正确的位置中时，且还能够使弹簧张力被提供到安全绳7以及另外地精确估计或计量张力。
