具有呼吸阀的鼻罩及包括鼻罩的呼吸过滤装置的制作方法

本公开涉及呼吸设备，特别涉及一种具有呼吸阀的鼻罩及包括该鼻罩的呼吸过滤装置。

背景技术：

现有的可穿戴式呼吸过滤装置主要包括各种口罩、面罩、鼻罩等。现有装置的主要缺点是密封性不好、体积较大、外形不美观。此外，大多数呼吸过滤装置通过一个通道实现进气与出气，呼出的气体会对进入的经过过滤的洁净空气造成二次污染，降低过滤效果。

技术实现要素：

本公开的目的是提供一种具有呼吸阀的鼻罩及包括该鼻罩的呼吸过滤装置，这种鼻罩能够实现呼吸道的延伸，且能避免现有装置的空气二次污染问题。

本公开的一方面提供一种具有呼吸阀的鼻罩，包括：

鼻形壳体，所述鼻形壳体的顶部设置有进气口，底部设置有出气口，所述进气口与出气口之间形成空气通道；

进气单向阀，设置于所述进气口，允许空气从所述鼻罩的外部进入所述空气通道；以及

出气单向阀，设置于所述出气口，允许空气从所述空气通道流至所述鼻罩的外部。

优选地，当使用者佩戴所述鼻罩时，所述出气口位于所述使用者的鼻孔附近。

优选地，空气沿所述空气通道自上而下单向流动。

优选地，当使用者佩戴所述鼻罩时，所述空气通道位于所述鼻形壳体与所述使用者的鼻部之间。

优选地，所述出气单向阀为V型活动瓣膜，所述V型活动瓣膜的开口朝向所述鼻罩的外部。

优选地，所述鼻罩还包括设置于所述出气单向阀外侧的底部盖板，所述底部盖板能够透气。

优选地，所述进气单向阀包括透气的顶部支架和设置于所述顶部支架内侧的不透气的活动瓣膜。

本公开的另一方面提供一种呼吸过滤装置，包括：

所述的具有呼吸阀的鼻罩；以及

连接于所述鼻罩的过滤部件。

优选地，所述过滤部件包括：

镜架，所述镜架包括过滤材料，且外部空气能够通过所述过滤材料进入所述空气通道。

优选地，所述镜架包括：

内框架，所述内框架为中空结构，所述中空结构与所述空气通道相连通，且所述内框架的侧壁上设置有至少一个内通气孔；

外框架，包围所述内框架，且其侧壁上设置有至少一个外通气孔；

至少一个过滤材料层，设置于所述内框架与外框架之间。

本发明的优点在于：

(1)鼻罩的结构简单、佩戴舒适；

(2)鼻罩的鼻形壳体的进气口与出气口之间形成空气通道，当使用者佩戴鼻罩时，实现呼吸道沿着使用者鼻部的延伸；

(3)通过在进气口和出气口分别设置进气单向阀和出气单向阀，使得空气始终通过进气口进入鼻罩，通过出气口流出鼻罩，当鼻罩与呼吸过滤装置(例如便携式空气过滤器)、呼吸机等设备连接使用时，可以避免呼出的气体二次污染经过处理的洁净气体或者含药气体；

(4)包括鼻罩的呼吸过滤装置美观方便，采用镜架式过滤部件，更加便携；

(5)以两层框架结构固定过滤材料层，可以方便地更换过滤材料层。

附图说明

通过结合附图对本公开示例性实施方式进行更详细的描述，本公开的上述以及其它目的、特征和优势将变得更加明显，其中，在本公开示例性实施方式中，相同的参考标号通常代表相同部件。

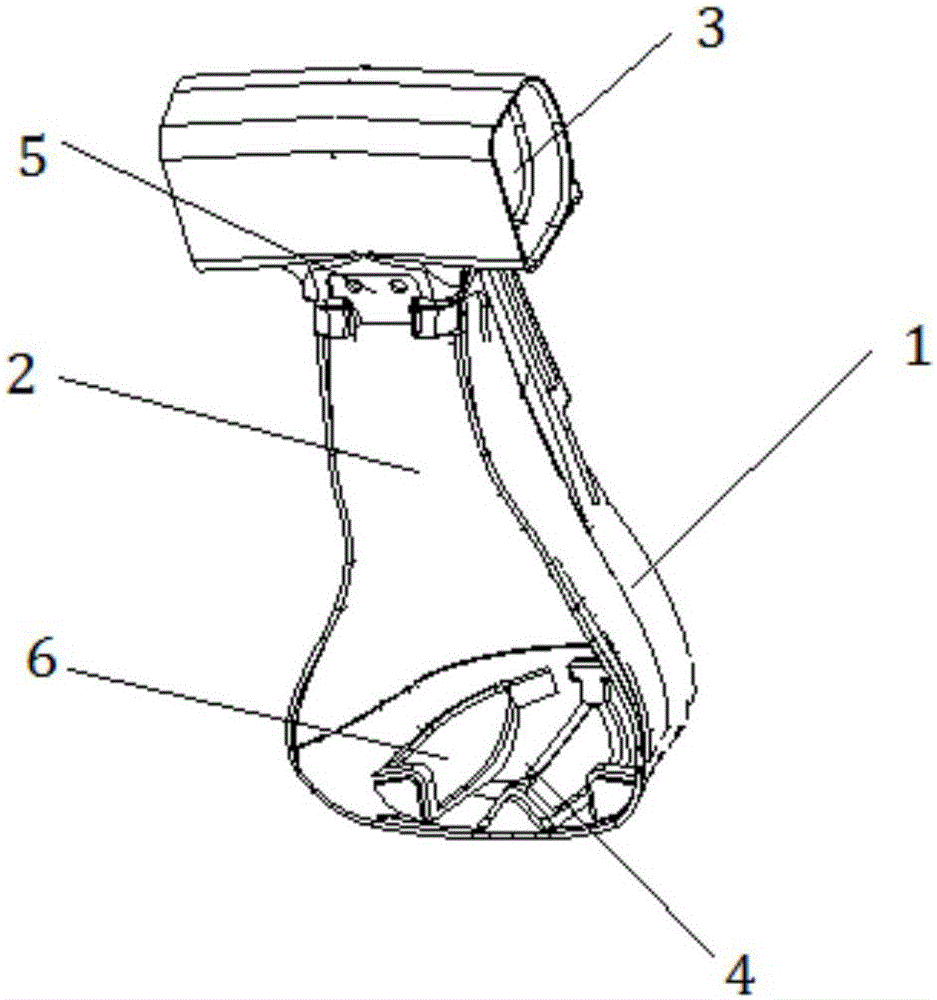

图1显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的一个角度的立体图；

图2显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的另一个角度的立体图；

图3显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的出气单向阀的立体图；

图4显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的底部盖板的立体图；

图5显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的顶部支架的平面图；

图6显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的活动瓣膜的平面图；

图7显示根据本公开的示例性实施例的呼吸过滤装置的立体图；

图8显示根据本公开的示例性实施例的镜架内框架的局部立体图；

图9显示根据本公开的示例性实施例的镜架外框架的局部立体图。

主要附图标记说明：

1-鼻形壳体，2-空气通道，3-进气口，4-出气口，5-进气单向阀，6-出气单向阀，7-底部盖板，8-顶部支架，9-活动瓣膜，10-镜架，11-内框架，12-外框架，13-内通气孔，14-外通气孔。

具体实施方式

下面将参照附图更详细地描述本公开的优选实施方式。虽然附图中显示了本公开的优选实施方式，然而应该理解，可以各种形式实现本公开而不应被这里阐述的实施方式所限制。相反，提供这些实施方式是为了使本公开更加透彻和完整，并且能够将本公开的范围完整地传达给本领域的技术人员。

图1和图2分别显示根据示例性实施例的鼻形罩的不同角度的立体图，如图1和2所示，根据示例性实施例的具有呼吸阀的鼻罩包括：

鼻形壳体1，鼻形壳体1的顶部设置有进气口3，底部设置有出气口4，进气口3与出气口4之间形成空气通道2；鼻形壳体1优选地由不透气的弹性材料制成，例如塑料、尼龙、树脂等；

进气单向阀5，设置于进气口3，允许空气从鼻罩的外部进入空气通道2；以及

出气单向阀6，设置于出气口4，允许空气从空气通道2流至鼻罩的外部。

根据示例性实施例的具有呼吸阀的鼻罩可以通过进气口3连接至呼吸过滤装置(例如便携式空气过滤器)、呼吸机等设备。使用者使用鼻罩时，将鼻形壳体1压扣于鼻部，这时，空气通道2位于鼻形壳体1与使用者的鼻部之间。当使用者吸气时，空气通道2内相对于外部环境形成负压，进气单向阀5打开，出气单向阀6关闭，从而允许外部空气通过进气单向阀5进入空气通道2，并最终到达使用者的鼻孔。当使用者呼气时，空气通道2内的气体压力增大，进气单向阀5关闭，出气单向阀6打开，从而空气通道2内的气体通过出气单向阀6流至鼻罩的外部。

根据示例性实施例的具有呼吸阀的鼻罩结构简单、佩戴舒适；鼻罩的鼻形壳体的进气口与出气口之间形成空气通道，当使用者佩戴鼻罩时，实现呼吸道沿着使用者鼻部的延伸；通过在进气口和出气口分别设置进气单向阀和出气单向阀，使得空气始终通过进气口进入鼻罩，通过出气口流出鼻罩，当鼻罩与呼吸过滤装置(例如便携式空气过滤器)、呼吸机等设备连接使用时，可以避免呼出的气体二次污染经过处理的洁净气体或者含药气体。

作为优选方案，设置出气口4的位置，使得当使用者佩戴鼻罩时，出气口4位于使用者的鼻孔附近。这样，使用者呼出的气体能够最快地通过设置于出气口4的出气单向阀6流出鼻罩。在这种情况下，空气始终沿空气通道2自上而下单向流动，使用者吸气时，空气通过进气单向阀5进入，自上而下流动至使用者鼻孔，使用者呼气时，气体直接通过设置于出气口4的出气单向阀6流出，能够进一步避免呼出的气体对进入的洁净空气或含药空气造成二次污染。

图2显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的立体图，图3显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的出气单向阀的立体图。如图2和3所示，作为优选方案，出气单向阀6为V型活动瓣膜，V型活动瓣膜的开口朝向鼻罩的外部。当使用者呼气时，空气通道2内的气体压力增大，在压力作用下，V型活动瓣膜的两边向内靠拢，即V型夹角缩小，出气口4被打开，气体可通过出气口4流出鼻罩。当使用者吸气时，空气通道2内形成负压，在负压作用下，V型活动瓣膜的两边向外分开，即V型夹角增大，出气口4被关闭。

本领域技术人员可以根据实际需要选用其他形式的出气单向阀，例如，可以选择由压力控制的单向阀，并在空气通道2内设置压力传感器，当压力传感器检测到压力增大时，单向阀打开，排出气体；当压力传感器检测到压力减小时，单向阀关闭。

作为优选方案，在出气单向阀6外侧设置的底部盖板7，底部盖板7能够透气，如图4所示。底部盖板的主要作用是保护出气单向阀6，防止其受损。

作为优选方案，进气单向阀5包括透气的顶部支架8和设置于顶部支架内侧的不透气的活动瓣膜9。图5和图6分别显示根据本公开的示例性实施例的具有呼吸阀的鼻罩的顶部支架8和活动瓣膜9的平面图。活动瓣膜9的一部分固定至顶部支架内侧，在实施例中，活动瓣膜9的中心部分固定至顶部支架内侧。与V型活动瓣膜的原理类似，当使用者吸气时，空气通道2内形成负压，在负压作用下，活动瓣膜9向内打开，进气口3打开，空气通过进气口3进入空气通道2；当使用者呼气时，空气通道2内的气体压力增大，在压力作用下，活动瓣膜9从内侧被压紧在顶部支架8上，进气口3关闭。

本领域技术人员可以根据实际需要选用其他形式的进气单向阀，例如，可以选择由压力控制的单向阀，并在空气通道2内设置压力传感器，当压力传感器检测到压力增大时，单向阀关闭；当压力传感器检测到压力减小时，单向阀打开，外部气体进入空气通道中。

本发明实施例还提供一种呼吸过滤装置，包括：

上述具有呼吸阀的鼻罩；以及

连接于鼻罩的过滤部件。

使用呼吸过滤装置时，经过过滤部件过滤的洁净空气通过鼻罩的进气口进入空气通道，供给使用者。使用者呼出的气体通过鼻罩的出气口被排出，避免二次污染经过过滤的洁净空气。

图7显示根据本公开的示例性实施例的呼吸过滤装置的立体图。作为优选方案，呼吸过滤装置的过滤部件包括镜架10，镜架10包括过滤材料，且外部空气能够通过过滤材料鼻罩的空气通道2。

使用时，外部空气由设置于镜架10中的过滤材料进行过滤，然后经过鼻罩的进气口进入鼻罩的空气通道，供给使用者。

镜架10上还可设置镜片，以起到全面防护的作用。

图8和图9分别显示根据本公开的示例性实施例的镜架内框架和外框架的局部立体图，作为优选方案，镜架10可包括：

内框架11，内框架11为中空结构，中空结构与空气通道2相连通，且内框架11的侧壁上设置有至少一个内通气孔13；

外框架12，包围内框架11，且其侧壁上设置有至少一个外通气孔14；

至少一个过滤材料层，设置于内框架11与外框架12之间。

外部气体可依次通过外框架12的外通气孔14、过滤材料层、内框架11的内通气孔13进入内框架11的中空结构内，并继续进入与中空结构相连通的鼻罩的空气通道2。

过滤材料层可包括活性炭层、PM2.5过滤膜、无纺布层等。内框架11和外框架12优选地可采用塑料、尼龙、树脂等材料。

实施例采用内外框架之间设置过滤材料层的结构，使得镜架的整体结构更加紧凑美观。更为优选地，外框架12可拆除地包围内框架11，当使用一段时间之后，可以将外框架12从内框架11上拆除，取出失效的过滤材料层，在内框架11上重新设置新的过滤材料层，然后再将外框架12安装于内框架11的外部，从而可以方便地更换过滤材料层。

作为优选方案，镜架10具有由多个部分拼接而成的曲线形状。根据实际需要，可以通过拼接方式获得具有不同曲线形状的镜架，从而可以满足不同人群的使用需求。

显然，过滤部件还可以是眼罩、帽子等，从而形成呼吸过滤眼罩、呼吸过滤帽子等呼吸过滤装置。

根据本公开的各种呼吸过滤装置特别适合于普通人群在不良天气或特殊污染性环境中使用，能起到防尘、防雾霾的作用。根据本公开的呼吸过滤装置也适合于特殊人群在医院及工地等污染性环境中使用，能起到呼吸保护作用。
