一种移动式消防用机械泡沫制作装置的制作方法

本发明涉及一种消防用机械泡沫制作装置，尤其涉及一种移动式消防用机械泡沫制作装置。

背景技术：

消防"即预防和解决(扑灭)火灾的意思。灭火与防火，或灭火和防火。亦指灭火、防火人员。郭孝成《浙江光复记》:“卫队及巡警消防，见势已烈，均袖缀白布，以表输诚。”如：必须抓好消防工作。例如：消防车、消防技术。中国已有两千多年的消防历史，“消防”一词是二十世纪从日本引进的，是一个外来语。但"消防"的根在中国。日本的文字是从中国的汉字演变而来，汉字早在西晋太康五年(284年)就开始传入日本。"消防"一词不仅字形与汉字完全相同，字义也无差别。现代意义的消防可以更深层的理解为消除危险和防止灾难。

泡沫灭火器，灭火原理是灭火时，能喷射出大量二氧化碳及泡沫，它们能粘附在可燃物上，使可燃物与空气隔绝，达到灭火的目的。机械泡沫是将泡沫灭火剂与空气之间产生的化合反应利用机械装置来实现制造大量泡沫，机械泡沫是为了达到与泡沫灭火器同样的目的，在大型火灾现场有着极大的应用。

现有的消防用机械泡沫制作装置存在泡沫制造效果差、泡沫制造速率低、泡沫产量少的缺点，因此亟需研发一种泡沫制造效果好、泡沫制造速率高、泡沫产量多的移动式消防用机械泡沫制作装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的消防用机械泡沫装置存在泡沫制造效果差、泡沫制造速率低、泡沫产量少的缺点，本发明要解决的技术问题是提供一种泡沫制造效果好、泡沫制造速率高、泡沫产量多的移动式消防用机械泡沫制作装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种移动式消防用机械泡沫制作装置，包括有左架、第一滑块、底座、第一滑轨、第一钢丝绳、电动轮、第一滚轮、移动杆、第二钢丝绳、第二滚轮、摆动杆、制作箱、第三滚轮、固定杆、弹簧、连杆、吹风机、第二滑块和第二滑轨；底座顶部从左至右依次设有左架和第一滑轨，第一滑轨左右两侧对称设有第一滑块，第一滑轨前侧左右两侧对称设有电动轮，电动轮上绕有第一钢丝绳，左右两侧第一钢丝绳的末端分别与左右两侧第一滑块连接，右侧的第一滑块右侧设有移动杆，移动杆右侧设有第一滚轮，第一滑块顶部设有制作箱，制作箱右侧上部设有第二滚轮，左架上部右侧设有固定杆，固定杆底部左侧设有第二滑轨，第二滑轨上设有第二滑块，第二滑块底部连接有吹风机，吹风机位于制作箱左侧上方，固定杆前侧中部转动式连接有摆动杆，摆动杆的下端位于制作箱内，第二滑块右侧与摆动杆之间转动式连接有连杆，摆动杆与固定杆底部之间连接有弹簧，固定杆右端设有第三滚轮，摆动杆右侧上部与右侧第一滑块之间设有第二钢丝绳，第二钢丝绳绕过第一滚轮，第二滚轮与第三滚轮。

优选地，还包括有挡板，制作箱左右两侧顶端对称设有挡板，挡板的下端面与制作箱左右两侧顶端为焊接连接，挡板为倾斜设置，倾斜角度为30度。

优选地，还包括有轮子，制作箱底部中间设有轮子，轮子的底部与第一滑轨顶部接触。

优选地，还包括有激振器，制作箱左侧下部设有激振器。

优选地，摆动杆的长度为1.5米，摆动杆的形状为长条体，摆动杆的一半的长度位于制作箱内。

优选地，左架的下端面与底座顶部为焊接连接，固定杆的左端面与左架为焊接连接，左架的形状为长方体。

工作原理：使用本装置时，工作人员将适量的泡沫灭火剂倒入制作箱中，人工启动吹风机，同时人工控制电动轮逆时针旋转，左侧的电动轮会收左侧的第一钢丝绳，右侧的电动轮会放右侧的第一钢丝绳，第一钢丝绳使第一滑块向左运动，第一滑块带动制作箱和移动杆向左运动，第一滑块带动第二钢丝绳下端向左运动，第二钢丝绳使摆动杆的下端向左运动，摆动杆搅拌泡沫灭火剂，此时弹簧处于拉伸状态，之后人工控制电动轮顺时针旋转，左侧的电动轮会放左侧的第一钢丝绳，右侧的电动轮会收右侧的第一钢丝绳，第一钢丝绳使第一滑块向右运动，第一滑块带动制作箱向右运动，摆动杆受弹力作用下端向右运动，摆动杆搅拌泡沫灭火剂。人工控制电动轮不断地顺时针和逆时针交替转动，使摆动杆不断地左右摆动，同时使制作箱不断地左右运动，使制作箱中的泡沫灭火剂振荡，使得搅拌更加地充分，同时摆动杆在左右摆动的同时会通过连杆的作用带动第二滑块不断地左右运动，第二滑块带动吹风机左右运动，吹风机吹出的风充分地和泡沫灭火剂起反应，制造大量的泡沫，以供消防使用。工作结束时，且弹簧处于原长状态时，人工控制电动轮停止旋转，人工控制吹风机关闭，并将制作箱内的机械泡沫取出。这样的设计使装置制造泡沫的效果十分的好，制造泡沫的速率也变得更加的高，最重要的是泡沫产量特别的多。

因为还包括有挡板，制作箱左右两侧顶端对称设有挡板，挡板的下端面与制作箱左右两侧顶端为焊接连接，挡板为倾斜设置，倾斜角度为30度，挡板的作用是防止泡沫太多而溢出制作箱，浪费了泡沫。

因为还包括有轮子，制作箱底部中间设有轮子，轮子的底部与第一滑轨顶部接触，轮子的设计使制作箱在左右运动的过程中更加的轻松，并且会承担一部分制作箱的重量。

因为还包括有激振器，制作箱左侧下部设有激振器，激振器的右端面与制作箱为焊接连接，当使用装置时，人工启动激振器工作，激振器使制作箱振动，使制作箱内的泡沫灭火剂振荡，使得与空气混合地更加地充分，装置使用结束时，人工关闭激振器。

(3)有益效果

本发明达到了泡沫制造效果好、泡沫制造速率高、泡沫产量多的效果，这样的设计使装置制造泡沫的效果十分的好，制造泡沫的速率也变得更加的高，最重要的是泡沫产量特别的多。

附图说明

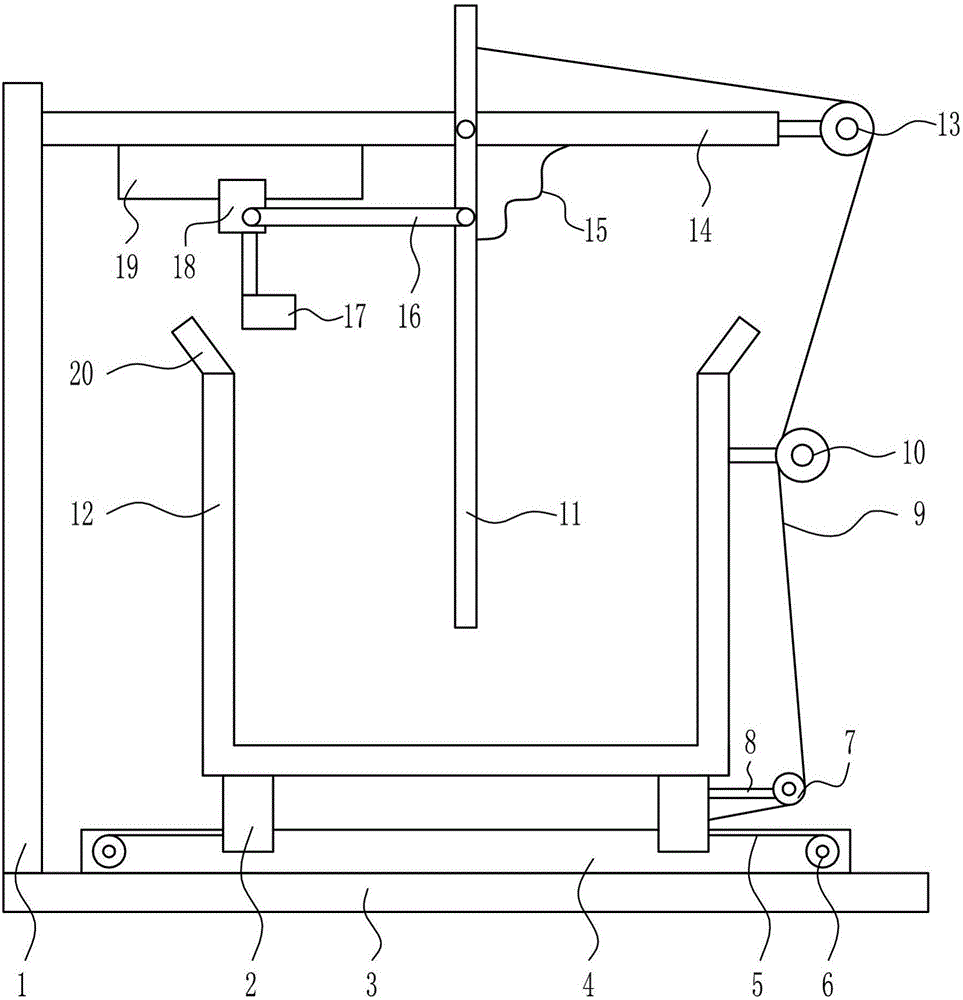

图1是本发明的第一种主视结构示意图。

图2是本发明的第二种主视结构示意图。

图3是本发明的第三种主视结构示意图。

图4是本发明的第四种主视结构示意图。

附图中的标记为：1-左架，2-第一滑块，3-底座，4-第一滑轨，5-第一钢丝绳，6-电动轮，7-第一滚轮，8-移动杆，9-第二钢丝绳，10-第二滚轮，11-摆动杆，12-制作箱，13-第三滚轮，14-固定杆，15-弹簧，16-连杆，17-吹风机，18-第二滑块，19-第二滑轨，20-挡板，21-轮子，22-激振器。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种移动式消防用机械泡沫制作装置，如图1-4所示，包括有左架1、第一滑块2、底座3、第一滑轨4、第一钢丝绳5、电动轮6、第一滚轮7、移动杆8、第二钢丝绳9、第二滚轮10、摆动杆11、制作箱12、第三滚轮13、固定杆14、弹簧15、连杆16、吹风机17、第二滑块18和第二滑轨19；底座3顶部从左至右依次设有左架1和第一滑轨4，第一滑轨4左右两侧对称设有第一滑块2，第一滑轨4前侧左右两侧对称设有电动轮6，电动轮6上绕有第一钢丝绳5，左右两侧第一钢丝绳5的末端分别与左右两侧第一滑块2连接，右侧的第一滑块2右侧设有移动杆8，移动杆8右侧设有第一滚轮7，第一滑块2顶部设有制作箱12，制作箱12右侧上部设有第二滚轮10，左架1上部右侧设有固定杆14，固定杆14底部左侧设有第二滑轨19，第二滑轨19上设有第二滑块18，第二滑块18底部连接有吹风机17，吹风机17位于制作箱12左侧上方，固定杆14前侧中部转动式连接有摆动杆11，摆动杆11的下端位于制作箱12内，第二滑块18右侧与摆动杆11之间转动式连接有连杆16，摆动杆11与固定杆14底部之间连接有弹簧15，固定杆14右端设有第三滚轮13，摆动杆11右侧上部与右侧第一滑块2之间设有第二钢丝绳9，第二钢丝绳9绕过第一滚轮7，第二滚轮10与第三滚轮13。

还包括有挡板20，制作箱12左右两侧顶端对称设有挡板20，挡板20的下端面与制作箱12左右两侧顶端为焊接连接，挡板20为倾斜设置，倾斜角度为30度。

还包括有轮子21，制作箱12底部中间设有轮子21，轮子21的底部与第一滑轨4顶部接触。

还包括有激振器22，制作箱12左侧下部设有激振器22。

摆动杆11的长度为1.5米，摆动杆11的形状为长条体，摆动杆11的一半的长度位于制作箱12内。

左架1的下端面与底座3顶部为焊接连接，固定杆14的左端面与左架1为焊接连接，左架1的形状为长方体。

工作原理：使用本装置时，工作人员将适量的泡沫灭火剂倒入制作箱12中，人工启动吹风机17，同时人工控制电动轮6逆时针旋转，左侧的电动轮6会收左侧的第一钢丝绳5，右侧的电动轮6会放右侧的第一钢丝绳5，第一钢丝绳5使第一滑块2向左运动，第一滑块2带动制作箱12和移动杆8向左运动，第一滑块2带动第二钢丝绳9下端向左运动，第二钢丝绳9使摆动杆11的下端向左运动，摆动杆11搅拌泡沫灭火剂，此时弹簧15处于拉伸状态，之后人工控制电动轮6顺时针旋转，左侧的电动轮6会放左侧的第一钢丝绳5，右侧的电动轮6会收右侧的第一钢丝绳5，第一钢丝绳5使第一滑块2向右运动，第一滑块2带动制作箱12向右运动，摆动杆11受弹力作用下端向右运动，摆动杆11搅拌泡沫灭火剂。人工控制电动轮6不断地顺时针和逆时针交替转动，使摆动杆11不断地左右摆动，同时使制作箱12不断地左右运动，使制作箱12中的泡沫灭火剂振荡，使得搅拌更加地充分，同时摆动杆11在左右摆动的同时会通过连杆16的作用带动第二滑块18不断地左右运动，第二滑块18带动吹风机17左右运动，吹风机17吹出的风充分地和泡沫灭火剂起反应，制造大量的泡沫，以供消防使用。工作结束时，且弹簧15处于原长状态时，人工控制电动轮6停止旋转，人工控制吹风机17关闭，并将制作箱12内的机械泡沫取出。这样的设计使装置制造泡沫的效果十分的好，制造泡沫的速率也变得更加的高，最重要的是泡沫产量特别的多。

因为还包括有挡板20，制作箱12左右两侧顶端对称设有挡板20，挡板20的下端面与制作箱12左右两侧顶端为焊接连接，挡板20为倾斜设置，倾斜角度为30度，挡板20的作用是防止泡沫太多而溢出制作箱12，浪费了泡沫。

因为还包括有轮子21，制作箱12底部中间设有轮子21，轮子21的底部与第一滑轨4顶部接触，轮子21的设计使制作箱12在左右运动的过程中更加的轻松，并且会承担一部分制作箱12的重量。

因为还包括有激振器22，制作箱12左侧下部设有激振器22，激振器22的右端面与制作箱12为焊接连接，当使用装置时，人工启动激振器22工作，激振器22使制作箱12振动，使制作箱12内的泡沫灭火剂振荡，使得与空气混合地更加地充分，装置使用结束时，人工关闭激振器22。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
