一种便携式轿车灭火装置的制作方法

本发明涉及一种消防器材，具体为一种便携式轿车灭火装置。

背景技术：

在汽车消防中，行驶中的汽车突发火灾的灭火一直是一个难点，其表现为一是火灾发展速度快，常常是在消防车到来之前，几分钟内，着火汽车就会被烧成只剩框架状态；二是着火物如汽油、机油、润滑油、塑料件、饰物等，被轿车钢质壳体包裹，灭火剂较难直接接触着着火物而发挥作用；即使消防车到后，不论采用干粉、泡沫、水等灭火剂，灭火效果仍然较差。目前，轿车已成为公众普遍的交通工具，其数量和使用频率都非常高，其消防安全的保障关系到了千家万户，如果外出轿车能够随车携带一种便携式高效轿车灭火装置，将对开车出行者的安全保障十分必要而有意义。

技术实现要素：

本发明目的是为克服上述已有技术的不足，提供一种便于携带、可解决轿车灭火困难、提高着火轿车灭火效率和质量的便携式轿车灭火装置。

本发明包括圆筒形壳体及壳体盖、灭火剂钢瓶及钢瓶固定箍、气体发生器、固定圆盘及压片、喇叭形桶、提手、包裹罩、钢瓶喷口瓶头阀和启动装置。固定圆盘设在圆筒形壳体中部靠下位置，将圆筒形壳体分为上下两部；灭火剂钢瓶通过钢瓶固定箍及螺栓固定在圆筒形壳体的底部，在灭火剂钢瓶两侧设有存储有氮化钠或硝酸铵的气体发生器；气体发生器底部与圆筒形壳体的底部连接固定，在圆筒形壳体上部装有喇叭形桶，喇叭形桶大口端紧贴壳体盖，小口端安装在固定圆盘中间，灭火剂钢瓶喷口穿过固定圆盘置于喇叭形桶小口端中，喇叭形桶四周安装有打开为伞状的折叠包裹罩，包裹罩包括防火布和支撑气棱柱，支撑气棱柱均匀分布在防火布外表面并与防火布粘结在一起；支撑气棱柱顶端设有进气口，气体发生器出口与支撑气棱柱进气口密封连接，防火布通过螺栓和压片装在固定圆盘上。启动装置包括操作面板、启动按钮、蓄电池及充电接口、蓄电池电量显示器、延时器、电点火装置；操作面板安装在圆筒形壳体侧壁，启动按钮、蓄电池电量显示器、蓄电池充电接口安装在操作面板上，蓄电池、延时器安装在圆筒形壳体下部气体发生器旁，电点火装置安装在气体发生器内，启动装置中各部件通过铜芯电缆电气连接，电点火装置还与钢瓶喷口瓶头阀连接，可以使电点火装置与钢瓶喷口瓶头阀同时动作。圆筒形壳体的外侧中部设有提手，便于使用；蓄电池采用24V蓄电池。启动按钮外面带保护罩和封条，操作时需要先去掉启动按钮保护罩上的封条，打开保护罩，可以防止误操作。

本发明轿车灭火装置操作简单，使用方便，便于携带，可有效解决轿车灭火困难，提高着火轿车灭火的效率和质量。使用时，先打开装置的壳体盖，将其底部朝上扣于车顶部中央位置，按动启动按钮，启动电流通过延时器延时1-3秒，先启动电点火装置，使气体发生器产生支撑气棱柱气体，后启动打开钢瓶喷口瓶头阀，喷放灭火剂灭火。气体发生器中是氮化钠或硝酸铵，氮化钠温度高于87℃时会分解为元素钠及氮气，硝酸铵受猛烈撞击或受热爆炸性分解，生成N₂、NO₂、H₂O等，电气联动打开灭火剂钢瓶喷口的瓶头阀；迅速打开的包裹罩采用类似于轿车安全气囊的打开方式，能够短时快速打开与地面之间形成一个包裹住轿车的密闭空间；防火布可采用薄型不通气无机防火布做成刚好可罩住轿车的棚子形状，支撑气棱柱均匀分布在防火布外表面并与防火布粘结在一起，保证包裹罩打开后可保持棚子状态，平时支撑气棱柱内无气体，包裹罩卷缩在圆筒形壳体上部，应急时操作启动装置，发生气体迅速冲入密闭弧形支撑气棱柱，弧形支撑气棱柱展开并支撑，防火布做成的棚子被带出延展成棚子形状或雨伞状，位于包裹罩顶部的钢瓶喷口瓶头阀被联动打开，灭火剂钢瓶向壳体内快速喷射高效的灭火剂，达到快速窒息灭火的目的。

附图说明

图1是本发明结构示意图；

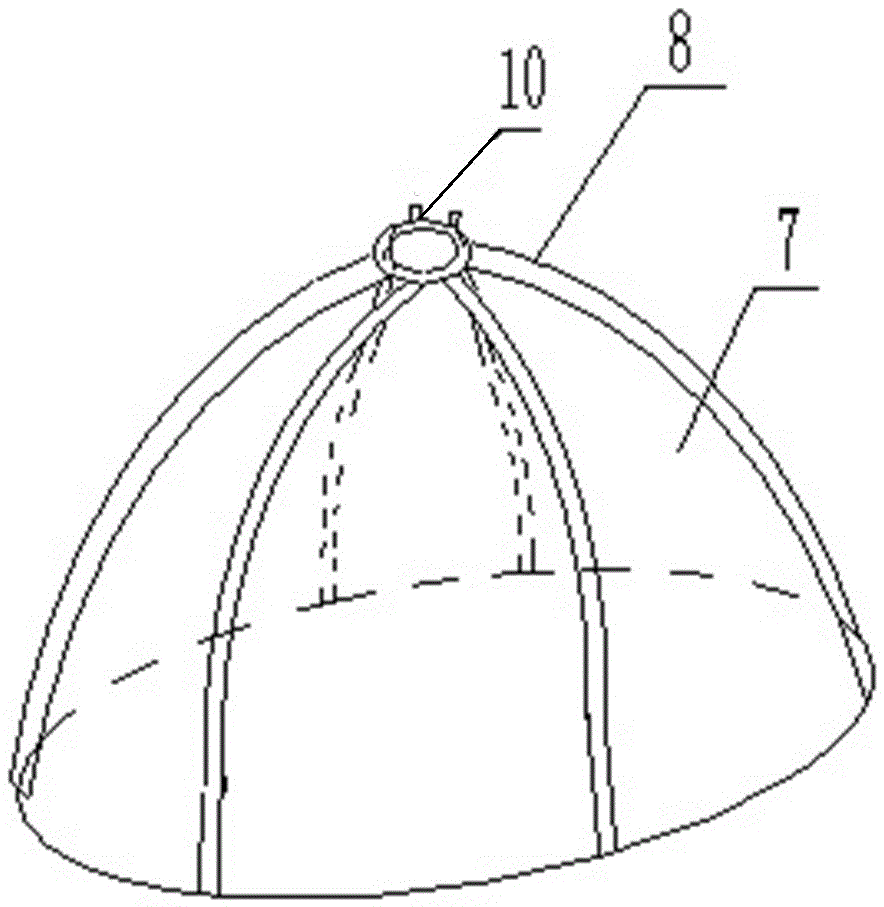

图2是打开为伞状的包裹罩结构示意图；

图中：1.圆筒形壳体，2.灭火剂钢瓶，3.喇叭形桶，4.壳体盖，5.提手,6. 启动装置操作面板，7.防火布，8.支撑气棱柱，9.钢瓶喷口瓶头阀，10. 支撑气棱柱进气口，11.气体发生器，12.钢瓶固定箍，13.压片，14.螺栓，15.固定圆盘，16.延时器，17.蓄电池。

具体实施方式

固定圆盘15设在圆筒形壳体1中靠下位置，将圆筒形壳体1分为上下两部；灭火剂钢瓶2通过钢瓶固定箍12及螺栓14固定在圆筒形壳体1的底部，在灭火剂钢瓶2两侧设置有气体发生器11；气体发生器11底部与圆筒形壳体1底部连接固定，在圆筒形壳体1上部装有喇叭形桶3，喇叭形桶3小口端安装在固定圆盘15中间，灭火剂钢瓶2喷口穿过固定圆盘15置于喇叭形桶3小口端中，喇叭形桶3四周安装有打开为伞状的折叠包裹罩，包裹罩包括防火布7和支撑气棱柱8，支撑气棱柱8均匀分布在防火布7外表面并与防火布7粘结在一起，气体发生器11出口与支撑气棱柱8进气口之间密封连接，防火布7通过压片13装在固定圆盘15上。圆筒形壳体1的外侧设置提手5；启动装置包括操作面板6、启动按钮、蓄电池电量显示器、蓄电池17及充电接口、延时器16、电点火装置。操作面板6安装在圆筒形壳体1的侧壁，启动按钮、蓄电池电量显示器、蓄电池充电接口均安装在操作面板6上，蓄电池17、延时器16安装在圆筒形壳体1下部气体发生器11的一侧，电点火装置安装在气体发生器11内，启动装置中各部件通过铜芯电缆电气连接，电点火装置还与钢瓶喷口瓶头阀9连接，可使电点火装置与钢瓶喷口瓶头阀9同时或延时动作。
