一种便携式立体消防柜的制作方法

本实用新型涉及消防设备领域，具体为一种便携式立体消防柜。

背景技术：

火灾伴随人类发展已经有百年甚至千年的历史，人类真正使用专业设备灭火却只有一百多年的历史，灭火设备也没有过革命性的改变，近几年消防设备有了突飞猛进的发展，新的时代也需要我们更好的将其它领域先进技术应用到消防事业当中。

通常需要在工作、生活及生产区域设置消防柜，但是其使用效果不佳，操作移动不方便，不能更好的用于消防使用中。

技术实现要素：

本实用新型的目的在于提供一种便携式立体消防柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便携式立体消防柜，包括柜体、支架、顶板、侧板和底座，所述支架包括横管、竖管和三通连接件；所述横管和竖管均为四棱柱形状，且横管底端部通过三通连接件固定安装在竖管上方；所述竖管下方设置有连接片，且竖管通过连接片固定安装在底座上；所述底座下方设置有滚轮；所述竖管侧面设置有滑槽，且侧板滑动连接在滑槽上；所述顶板一侧通过转动连接件安装在支架顶端；所述顶板上设置有把手，且把手一侧设置有开关锁。所述底座上设置有凸台，所述凸台上安装有压力感应开关；所述柜体侧面安装有指示灯，所述柜体内壁固定有电池，所述压力感应开关分别与电池和指示灯电性连接。

优选的，所述横管设置有四根，且均匀设置在柜体上端面。

优选的，所述竖管设置有四根，且均匀设置在柜体侧端面。

优选的，所述侧板设置有四块，且分别滑动连接在竖管之间。

优选的，凸台底部设置有弹簧缓冲装置。

与现有技术相比，本实用新型的有益效果是：本实用新型采用三通连接件和连接管，使本新型易于拆装，底座底部安装有滚轮使本新型移动方便，通过压力感应开关控制指示灯，可了解柜内是否有灭火器；并且本新型成本较低，结构简单便于推广。

附图说明

图1为本实用新型的主体结构示意图；

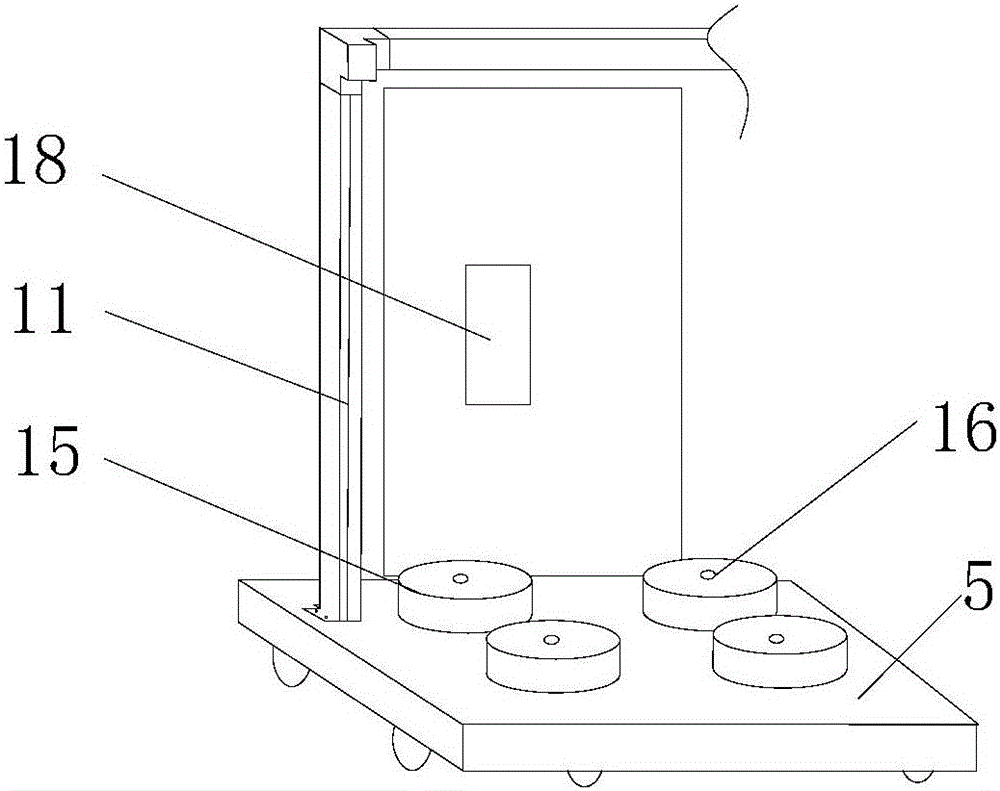

图2为本实用新型的底座结构示意图。

附图标记中：1-柜体；2-支架；3-顶板；4-侧板；5-底座；6-横管；7-竖管；8-三通连接件；9-连接片；10-滚轮；11-滑槽；12-转动连接件；13-把手；14-开关锁；15-凸台；16-压力感应开关；17-指示灯；18-电池。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种便携式立体消防柜，包括柜体1、支架2、顶板3、侧板4和底座5，支架2包括横管6、竖管7和三通连接件8；横管6和竖管7均为四棱柱形状，且横管6端部通过三通连接件8固定安装在竖管7上方；竖管7下方设置有连接片9，且竖管7通过连接片9固定安装在底座5上；底座5下方设置有滚轮10；竖管7侧面设置有滑槽11，且侧板4滑动连接在滑槽11上；顶板3一侧通过转动连接件12安装在支架2顶端；顶板3上设置有把手13，且把手13一侧设置有开关锁14。底座5上设置有凸台15，凸台15上安装有压力感应开关16；柜体1侧面安 装有指示灯17，柜体1内壁固定有电池18，压力感应开关16分别与电池18和指示灯17电性连接；横管6设置有四根，且均匀设置在柜体1上端面；竖管7设置有四根，且均匀设置在柜体1侧端面；侧板4设置有四块，且分别滑动连接在竖管7之间；凸台15底部设置有弹簧缓冲装置。

工作原理：本实用新型使用时，将灭火器放置于底座5的凸台15上，压力感应器开关16闭合，则指示灯17开启，底座上的四个压力感应开关16为串联，当四个灭火器全部归位时，指示灯才能正常工作，并且本新型拆装方便，易于移动。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
