用于灭火器喷管的绑带的制作方法

本实用新型涉及一种绑带，更具体的说它涉及一种用于灭火器喷管的绑带。

背景技术：

灭火器的喷管在不使用时，需要用绑带将喷管捆绑成圈以便于摆放。现有技术中，用于捆绑的绑带一般仅只有一根绑绳，在捆绑时，将喷管扎紧然后再打上结才能将喷管捆绑完成。该捆绑方式存在着缺陷，每次捆绑均需要打结，给捆绑者带来了不便，另一方面在捆绑的过程中，很容易捆绑成死结，导致了后期在使用的过程中，工作人员不易将该死结解开；同时该绑带不具有固定结构，即对喷管捆绑完成后，喷管还是呈耷拉状态，不能与灭火器之间固定，导致灭火器在拿取时，喷管会任意摆动，造成了拿取运输的不便。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种用于灭火器喷管的绑带，以便于将喷管捆绑和固定。

为实现上述目的，本实用新型提供了如下技术方案：

一种用于灭火器喷管的绑带，所述绑带的一端设有连接头，所述连接头上设有可供绑带的另一端穿入的卡槽，以及与卡槽连通的开口，所述开口中设有锁紧片，所述锁紧片可将穿入卡槽的绑带锁紧；所述绑带上设有夹子。

通过上述技术方案，绑带的另一端穿入卡槽后，形成环状，可对绑带起到捆绑的作用，而将绑带穿入卡槽后，只需利用锁紧片将绑带锁紧便起到了固定的作用，无需打结，从而既方便了对喷管的捆绑，又避免了死结的情况；另一方面，将喷管捆绑完成后，可利用夹子对灭火器上部件的夹持，实现喷管在灭火器上的固定，从而方便了灭火器即喷管的运输和存放。

优选的，所述锁紧片上设有锁齿，所述绑带上设有锁槽，所述锁齿可与锁槽配合锁定。

通过上述技术方案，利用锁齿和锁槽，可将绑带的另一端稳定的锁定在卡槽中，从而实现对喷管的稳定捆绑。

优选的，所述锁紧片的两侧设有转轴，所述开口的内壁上设有轴孔，所述锁紧片通过转轴铰接在锁孔上。

通过上述技术方案，该设置可使得锁紧片在开口中转动，锁紧片在转动的过程中，锁齿能够进出锁槽，以此实现对绑带的锁定和解锁。

优选的，所述夹子具有底座，所述底座呈圆弧状。

通过上述技术方案，圆弧状的底座可对喷管起到包覆作用，从而对喷管起到更好的捆绑作用。

优选的，所述夹子还包括连接块，所述连接块上设有连接口，所述夹子通过连接口滑移连接在绑带上。

通过上述技术方案，该设置可增加夹子在绑带上的灵活性，即可将夹子滑移到与被夹持物相对应的位子上，以方便夹子对被夹持物的夹持。

附图说明

图1为用于灭火器喷管的绑带的示意图；

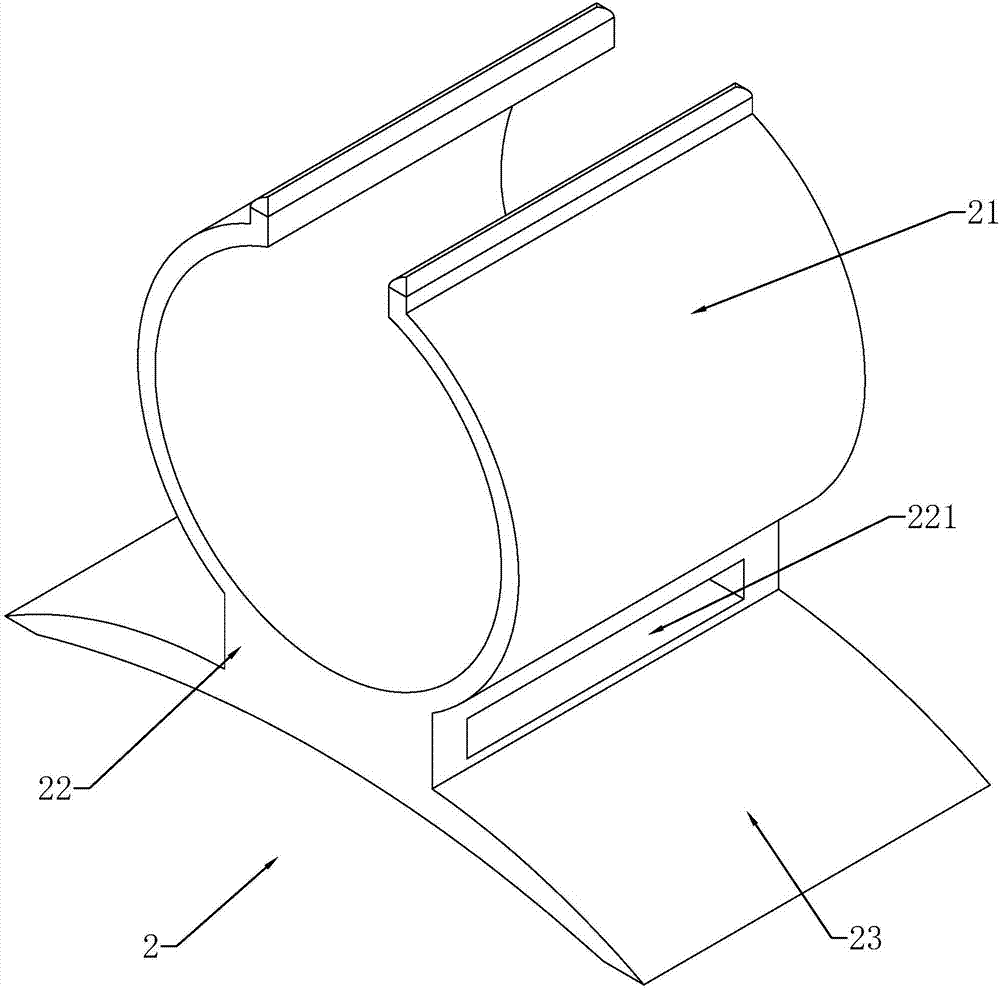

图2为夹子的示意图；

图3为绑带的另一示意图。

具体实施方式

通过图1至图3对本实用新型用于灭火器喷管的绑带作进一步的说明。

一种用于灭火器喷管的绑带，所述绑带1的一端设有连接头3，连接头3为长方块，所述连接头3上设有可供绑带1的另一端穿入固定的卡槽32，以及与卡槽32连通的开口31。卡槽32贯穿连接头3相背的两个侧壁。所述开口31中设有锁紧片4，所述锁紧片4的两侧设有转轴，所述开口31的内壁上设有轴孔33，所述锁紧片4通过转轴铰接在锁孔上且可转动，所述锁紧片4背向转轴的一侧设有锁齿41，所述绑带1上设有锁槽11，所述锁齿41可与锁槽11配合锁定所述锁紧片4可将穿入卡槽32的绑带1锁紧，即当锁紧片4在开口31中转动时，可进出锁槽11，从而实现锁紧和解锁；所述绑带1上设有夹子2。

进一步的，所述夹子2包括夹口21、连接块22和底座23，连接块22设于底座23和夹口21之间，所述底座23呈圆弧状，所述连接块22上设有连接口221，所述夹子2通过连接口221滑移连接在绑带1上。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
