一种光纤激光标记机安装传输装置的制作方法

本实用新型涉及一种传输装置，特别涉及一种光纤激光标记机安装传输装置。

背景技术：

光纤激光标记机的特点如下：无水冷装置、体积更小、安装更方便；免维护、工作更稳定可靠；无耗材、功耗小，更节能；标记更清晰美观、在对深度、光滑度、精细度要求较高的领域。现有的光纤激光标记机不方便安装，也不方便对传动中的光纤进行激光标记。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种装夹板可以牢固地装夹在支架上；传动辊可以方便对光纤进行传动，从而方便对光纤进行激光标记的光纤激光标记机安装传输装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种光纤激光标记机安装传输装置，包括支架，支架的端部两侧设有扣片，扣片呈竖直布置，扣片的端部设有限位片，限位片呈水平布置，支架端部两侧的扣片之间设有若干呈平行布置的导向轴，导向轴的外周面套装有驱动齿轮与传动辊，驱动齿轮与传动辊对接；支架上设有安装机构，所述安装机构包括第一装夹板与第二装夹板，第一装夹板与第二装夹板设置在导向轴之间，第一装夹板与第二装夹板的上端设有固定板，固定板的侧壁设有载物轨道，载物轨道设置在传动辊上；第一装夹板与第二装夹板的下端之间设有固定座，固定座上设有固定板。

进一步地，所述支架的底部设有支撑盘。

进一步地，所述支撑盘与支架的底部之间设有支撑轴。

进一步地，所述支架的下部之间设有对接架。

进一步地，所述支架的端部两侧设有定位壳，定位壳的对内朝向面设有定位孔。

采用上述技术方案的光纤激光标记机安装传输装置，通过支架可以起到支撑的作用，通过支架可以方便对传动辊进行支撑；可以将光纤激光标记机安装在固定板上，可以将光纤激光标记头安装在载物轨道上，光纤激光标记头与光纤激光标记机连接，从而方便光纤激光标记用；通过第一装夹板与第二装夹板可以牢固地装夹在支架上；传动辊可以方便对光纤进行传动，从而方便对光纤进行激光标记。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型光纤激光标记机安装传输装置的结构示意图；

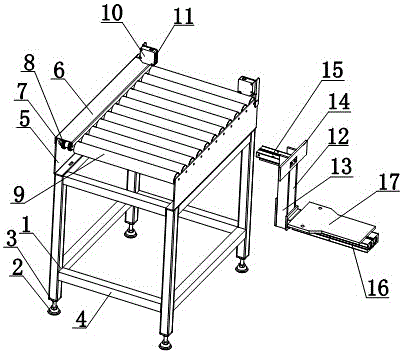

图2为本实用新型光纤激光标记机安装传输装置的部件分解图；

图3为本实用新型所述安装机构的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图3所示，一种光纤激光标记机安装传输装置，包括支架1，支架1的端部两侧设有扣片5，扣片5呈竖直布置，扣片5的端部设有限位片6，限位片6呈水平布置，支架1端部两侧的扣片5之间设有若干呈平行布置的导向轴7，导向轴7的外周面套装有驱动齿轮8与传动辊9，驱动齿轮8与传动辊9对接；支架1上设有安装机构，所述安装机构包括第一装夹板12与第二装夹板13，第一装夹板12与第二装夹板13设置在导向轴7之间，第一装夹板12与第二装夹板13的上端设有固定板14，固定板14的侧壁设有载物轨道15，载物轨道15设置在传动辊9上；第一装夹板12与第二装夹板13的下端之间设有固定座16，固定座16上设有固定板17；支架1的底部设有支撑盘2，支撑盘2与支架1的底部之间设有支撑轴3；支架1的下部之间设有对接架4，支架1的端部两侧设有定位壳10，定位壳10的对内朝向面设有定位孔11。

本实用新型光纤激光标记机安装传输装置，通过支架1可以起到支撑的作用，通过支架1可以方便对传动辊9进行支撑；可以将光纤激光标记机安装在固定板17上，可以将光纤激光标记头安装在载物轨道15上，光纤激光标记头与光纤激光标记机连接，从而方便光纤激光标记用；通过第一装夹板12与第二装夹板13可以牢固地装夹在支架1上；传动辊9可以方便对光纤进行传动，从而方便对光纤进行激光标记。

其中，支架1的底部设有支撑盘2，支撑盘2与支架1的底部之间设有支撑轴3；所以方便对支架1进行支撑。

其中，支架1的下部之间设有对接架4，所以方便对支架1进行牢固安装。

其中，支架1的端部两侧设有定位壳10，定位壳10的对内朝向面设有定位孔11；所以通过定位孔11方便插接定位轴，方便定位。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
