智能盖章系统的制作方法

本实用新型涉及智能盖章系统。

背景技术：

传统的盖章均需要人工进行加盖公章，传统方式以下缺点：

1、耗时耗力；

2、劳动强度大；

3、盖章的效果不稳定；

4、存在需要盖章文件、办理事务的人员身份及现场本人的头像不能够与身份头像三者一致；

5、不能够避免操作人员在盖章过程中将需要盖章的文件替换成其他文件。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术的不足，提供智能盖章系统，具有能够减轻劳动强度，盖章效果稳定，省力，操作简单，能够避免操作人员更换盖章文件，避免盖章文件与身份证信息不对应的情况，避免身份证信息与现场办事人员不一致的情况及成本低的优点。

本实用新型所采用的技术方案是：

智能盖章系统，其包括外壳、固定安装在外壳上的移动装置、固定安装在移动装置上的机架、固定安装在机架上的换章装置、固定安装在机架上且设于换章装置旁的推动装置、安装在外壳上端的摄像头、固定安装在外壳下端的数据读取器及控制器，所述控制器均电性连接于移动装置、换章装置、推动装置、摄像头及数据读取器。

所述移动装置包括固定安装在外壳顶端的固定板、两条相互平行且固定安装在固定板下端面的导轨、两个分别安装在导轨上的滑座、固定安装在固定板下端面的传动组件、与传动组件传动连接且固定安装在固定板下端面的第一驱动电机；所述传动组件包括固定安装在固定板下端面的第一转轴、固定安装在固定板下端面且与第一转轴相间的第二转轴、连接第一转轴与第二转轴之间的皮带、设于皮带与第一转轴之间的第一轴承及设于皮带与第二转轴之间的第二轴承；所述第一驱动电机与控制器电性连接。也就是将章移动出来，以便章的位置与所需要加盖公章的文件的位置匹配。

所述换章装置包括固定安装在机架上的第二驱动电机、与第二驱动电机传动连接的传动机构及与传动机构固定连接的章库；所述章库固定安装在机架上；所述传动机构包括固定安装在第二驱动电机上的第一齿轮、固定安装在章库上端的第二齿轮及连接第一齿轮与第二齿轮的第二皮带；所述章库包括铰接在机架上的传动轴、设于机架与传动轴之间的滚珠轴承及设于传动轴下端的章安装架体；所述章安装架体圆周设有若干个缺口；所述第二驱动电机与控制器电性连接。控制器接收到所需要的章的信号，控制器控制第二驱动电机转动，使得章安装架体转动，将对应缺口上的章旋转到加盖公章文件的上方及推动装置的下方。

所述推动装置包括固定安装在固定板上的第三驱动电机、与第三驱动电机传动连接的螺母、安装在螺母上的螺杆、与螺杆传动连接的推块及与推块串接且固定安装在固定板下端面的导向柱；所述第三驱动电机与控制器电性连接。也就是当章库中的公章在出章位置的时候，推动装置转动在螺杆的作用下推动推块往下移动，即可将章压向所需加盖公章的文件上。

所述数据读取器为ID卡读卡器。也就是为了读取现场办事人员的头像。

所述摄像头通过铰接机构固定安装在外壳上端面，所述智能盖章系统还包括用于推动摄像头转动的驱动器，所述驱动器与控制器电性连接，且所述驱动器设于摄像头下端且与外壳固定连接。也就是当工作人员在启动操作的时候，控制器控制驱动器工作，驱动器推动摄像头旋转起来，使得摄像头对着现场办事人员的头部进行拍照，控制器接收到数据读取器的数据与摄像头拍摄的现场人员的头部图像进行对比确认。

所述控制器还包括USB接口，所述外壳下端设有凹槽，所述数据读取器设于凹槽内部。

进一步，所述控制器还电性连接有感应器，所述感应器与控制器电性连接，所述感应器固定安装在外壳下端，用于探测凹槽内部是否有身份证。

所述USB接口连接有计算机。也就是银行的工作人员在盖章的过程中可以直接通过计算机上操作直接接入盖章文件的数据、身份证信息及头像信息。

进一步，所述控制器还电性连接有无线收发模块，可以使得不用数据线也可以跟计算机，或者手机，或者PAD等设备无线连接。

进一步，所述控制器还电性连接有按键模组，所述按键模组固定安装在外壳上。

所述智能盖章系统还包括有第二摄像头，所述第二摄像头设有凹槽上方且固定安装在外壳上；所述外壳下端设有用于支撑的平面，所述外壳中间设有门，所述门与外壳之间通过第二铰链连接；第二摄像头与控制器电性连接。也就是第二摄像头在核实好盖章文件、数据读取器读取的身份证信息及现场办事人员的头像一致的情况下，控制器在控制推动器盖章完成之前避免操作人员将本应该加盖公章文件替换成其他文件，也就提高了盖章的安全性，同时也可以避免操作人员的手没有离开盖章位置导致挤压操作人员的手。

本实用新型的有益效果是：具有能够减轻劳动强度，盖章效果稳定，省力，操作简单，能够避免操作人员更换盖章文件，避免盖章文件与身份证信息不对应的情况，避免身份证信息与现场办事人员不一致的情况及成本低的优点。

附图说明

图1是本实用新型的立体结构示意图；

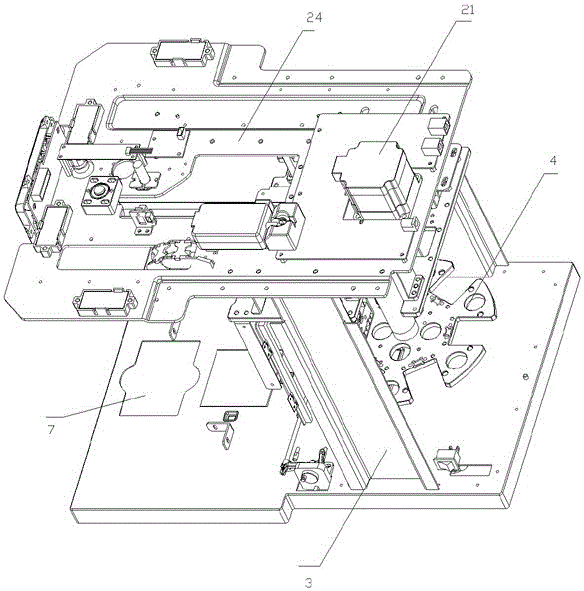

图2是本实用新型的内部结构示意；

图3是本实用新型的内部结构另一示意图；

图4是本实用新型的内部结构另外一个示意图；

图5是本实用新型电路部分的结构示意图。

具体实施方式

如图1至图5所示，本实用新型智能盖章系统，其包括外壳1、固定安装在外壳1上的移动装置2、固定安装在移动装置2上的机架3、固定安装在机架3上的换章装置4、固定安装在机架3上且设于换章装置4旁的推动装置5、安装在外壳1上端的摄像头6、固定安装在外壳1下端的数据读取器7及控制器8，所述控制器8均电性连接于移动装置2、换章装置4、推动装置5、摄像头6及数据读取器7。

就是移动装置的目的是将章推出或缩回的执行工作，换章装置就是根据不同的需求加盖不同的章，就是通过换章装置进行换章，类似机床的换刀装置，推动装置就是将对应的章施加压力，使得章体往下移动触碰需要加盖公章的文件上，摄像头就是用于获取去银行办事的企业办事人员的头像，控制器根据头像及通过数据读取器采集身份证信息进行对比，且控制器获取数据库信息，也就是看看该时段是不是此人办理此事，提高的安全性能，第二摄像头的目的就是监视银行工作人员会不会临时将需要加盖公章的文件替换成其他文件，避免银行工作人员执行其他不符合规定的行为。

所述移动装置2包括固定安装在外壳1顶端的固定板24、两条相互平行且固定安装在固定板24下端面的导轨22、两个分别安装在导轨22上的滑座25、固定安装在固定板24下端面的传动组件23、与传动组件23传动连接且固定安装在固定板24下端面的第一驱动电机21；所述传动组件23包括固定安装在固定板24下端面的第一转轴、固定安装在固定板24下端面且与第一转轴相间的第二转轴、连接第一转轴与第二转轴之间的皮带、设于皮带与第一转轴之间的第一轴承及设于皮带与第二转轴之间的第二轴承；所述第一驱动电机21与控制器8电性连接。

所述换章装置4包括固定安装在机架3上的第二驱动电机31、与第二驱动电机31传动连接的传动机构32及与传动机构32固定连接的章库33；所述章库33固定安装在机架3上；所述传动机构32包括固定安装在第二驱动电机31上的第一齿轮34、固定安装在章库33上端的第二齿轮及连接第一齿轮34与第二齿轮的第二皮带35；所述章库33包括铰接在机架3上的传动轴36、设于机架3与传动轴36之间的滚珠轴承37及设于传动轴36下端的章安装架体38；所述章安装架体38圆周设有若干个缺口；所述第二驱动电机31与控制器8电性连接。

所述推动装置5包括固定安装在固定板24上的第三驱动电机51、与第三驱动电机51传动连接的螺母、安装在螺母上的螺杆52、与螺杆52传动连接的推块53及与推块53串接且固定安装在固定板24下端面的导向柱54；所述第三驱动电机51与控制器8电性连接。

所述数据读取器7为ID卡读卡器。

所述摄像头6通过铰接机构固定安装在外壳1上端面，所述智能盖章系统还包括用于推动摄像头6转动的驱动器，所述驱动器与控制器8电性连接，且所述驱动器设于摄像头6下端且与外壳1固定连接。

所述控制器8还包括USB接口，所述外壳1下端设有凹槽，所述数据读取器7设于凹槽内部。

所述USB接口连接有计算机。

所述智能盖章系统还包括有第二摄像头，所述第二摄像头设于凹槽上方且固定安装在外壳1上；所述外壳1下端设有用于支撑的平面，所述外壳1中间设有门，所述门与外壳1之间通过第二铰链连接；第二摄像头与控制器8电性连接。

本实用新型的有益效果是：具有能够减轻劳动强度，盖章效果稳定，省力，操作简单，能够避免操作人员更换盖章文件，避免盖章文件与身份证信息不对应的情况，避免身份证信息与现场办事人员不一致的情况及成本低的优点。
