线装书的打孔设备的制作方法

技术领域

本发明涉及一种打孔设备，特别是一种线装书的打孔设备。

背景技术：

线装书在进行装订的过程中，一般需要先对书本进行打孔，然后在进行穿线固定。现有的打孔方式就是用打孔针直接对需要装订的书本进行打孔，这样不仅只能对较薄的书本进行穿透作业，而且效率低；同时由于纸张没有固定住，在打孔过程中易损坏孔周围的纸张，而且手工进行打孔时孔与孔之间的距离是靠打孔者人为控制的，其间距不均匀，影响线装书的美观性。因此，现有的技术存在着打孔深度较浅、打孔效率低、易损坏纸张、孔间距难以控制以及影响装订后书本的美观性等问题。

技术实现要素：

本发明的目的在于，提供一种线装书的打孔设备。它具有增加的打孔深度、提高打孔效率、降低纸张的损坏率、精确控制孔间距以及改善装订后书本的美观性的特点。

本发明的技术方案：线装书的打孔设备，包括基座，基座中部设有滑行槽，滑行槽内两侧壁设有导轨，导轨之间设有移动圆孔板，移动圆孔板上方设有固定于基座的打孔装置，移动圆孔板和打孔装置之间设有书籍固定装置；所述打孔装置包括固定在基座两侧的支撑杆，支撑杆之间设有滑轨，滑轨上设有液压杆，液压杆端部设有针头；所述书籍固定装置上设有红外传感器，红外传感器连接有控制器；所述导轨上设有驱动轮，驱动轮连接有驱动电机，驱动电机连接有设置在滑轨上的滑轮；所述控制器与驱动电机、滑轨和液压杆相连。

前述的线装书的打孔设备中，所述书籍固定装置包括固定在基座上的挡板，挡板两侧设有升降轨道，升降轨道上设有升降杆，升降杆之间设有压板；所述升降轨道与控制器相连；所述红外传感器位于压板两侧。

前述的线装书的打孔设备中，所述移动圆孔板包括移动板，移动板中部设有与针头相对应的圆孔。

与现有技术相比，本发明通过将书本固定在书籍固定装置上，通过红外传感器对书本的长度和厚度进行测量，然后通过控制器分析得出最佳的孔间距和打孔所需的冲击力，再通过控制滑轨驱动液压杆进行相应的位移和控制液压杆进行伸缩从而带动针头进行打孔作业，这样不仅能有效击穿较厚的书本，提高了打孔的效率，还能够精确的控制孔间距，使得装订后的书本具有较好的美观性；同时，将书本固定在书籍固定装置上，可以有效固定住书本，防止书本中的部分纸张在打孔时会发生位移，从而影响打孔的质量，同时还会破坏孔周围的纸张。综上所述，本发明具有增加的打孔深度、提高打孔效率、降低纸张的损坏率、精确控制孔间距以及改善装订后书本的美观性的特点。

附图说明

图1是本发明的结构示意图；

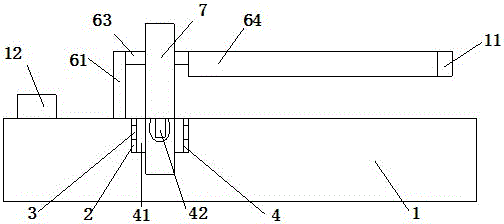

图2是图1的侧视图。

附图中的标记说明：1-基座，2-滑行槽，3-导轨，4-移动圆孔板，5-打孔装置，6-书籍固定装置，7-支撑杆，8-滑轨，9-液压杆，10-针头，11-红外传感器，12-控制器，61-挡板，62-升降轨道，63-升降杆，64-压板，41-移动板，42-圆孔。

具体实施方式

下面结合附图和实施例对本发明作进一步说明，但不作为对本发明限制的依据。

实施例。线装书的打孔设备，构成如图1和图2所示，包括基座1，基座1中部设有滑行槽2，滑行槽2内两侧壁设有导轨3，导轨3之间设有移动圆孔板4，移动圆孔板4上方设有固定于基座1的打孔装置5，移动圆孔板4和打孔装置5之间设有书籍固定装置6；所述打孔装置5包括固定在基座1两侧的支撑杆7，支撑杆7之间设有滑轨8，滑轨8上设有液压杆9，液压杆9端部设有针头10；所述书籍固定装置6上设有红外传感器11，红外传感器11连接有控制器12；所述导轨3上设有驱动轮，驱动轮连接有驱动电机，驱动电机连接有设置在滑轨8上的滑轮；所述控制器12与驱动电机、滑轨8和液压杆9相连。

所述书籍固定装置6包括固定在基座1上的挡板61，挡板61两侧设有升降轨道62，升降轨道62上设有升降杆63，升降杆63之间设有压板64；所述升降轨道62与控制器12相连；所述红外传感器11位于压板64两侧。

所述移动圆孔板4包括移动板41，移动板41中部设有与针头10相对应的圆孔42。

所述滑轨8包括T型结构的导轨，导轨内上下两内壁上均设有滑轮，滑轮之间设有滑块，滑块与液压杆相固定，所述滑轮连接有驱动电机，驱动电机与控制器相连。

所述升降轨道62包括竖直布置的导轨，导轨内设有滚轮，滚轮连接有滑块，滑块与升降杆固定；滚轮与控制器相连。

本发明的工作原理：将需要打孔的书本放置在基座1上，书本书脊与挡板61相接触贴合，然后红外传感器11将检测到的书本的厚度和宽度传输给控制器12，控制器12根据信号控制升降轨道62上的电机驱动滚轮工作，将升降杆63移动到相应的位置，升降杆63带动压板64移动，从而实现压板64对书本的压紧作业。书本被压紧后，控制器12根据红外传感器11的数据计算出最佳的孔间距，然后控制滑轨8上的液压杆9进行相应的位移，达到指定的位置后控制器12控制液压杆9伸长作业，从而带动针头10进行打孔作业，依次对书本进行打孔。通过滑轮和滚轮连接同一个驱动电机，实现移动圆孔板和针头的同步运动。
