一种故障检测考核系统及方法与流程

本发明涉及电学领域，特别涉及一种故障检测考核系统，还涉及一种故障检测考核方法。

背景技术：

故障检测是利用万用表等工具及相关检测方法，排查装置中是否存在故障的过程。维修电工应熟悉掌握故障检测步骤及技巧，迅速、精准地确定故障原因，高效地排除故障。

现有的考核方式是老师对考试电路设置故障，学生进行排查，这种考核方式的灵活性较差，故障的设置需要老师手动操作才能完成，如果想随机抽取试题，需要老师对每一次测试的电路进行设置，增大了老师的工作量。

如何提供一种智能的故障检测考核系统，是目前亟待解决的问题。

技术实现要素：

本发明提出一种故障检测考核系统及方法，解决了现有的电工考核方式需要手动设置电路故障，灵活性差的问题。

本发明的技术方案是这样实现的：

一种故障检测考核系统，包括电工考试电路，在电工考试电路故障点设置继电器，通过继电器的开启和闭合实现电路中各种故障的设置，继电器与PLC控制器相连接，通过PLC控制器实现继电器的开启和闭合控制；

还包括上位机，上位机存储考试程序，考生在考试程序界面输入考生信息后进入答题界面，考试程序随机抽取试题，试题被编译成PLC可识别的机器语言载入到PLC中，PLC根据试题控制相应的继电器动作，进而完成相应的故障设置；

学生对电工考试电路进行检测，并将检测结果通过答题界面输入到考试程序，考试程序根据抽取试题及考生的答案进行评分；

答题完毕后，上位机发送复位命令，PLC对各个继电器进行复位操作。

可选地，在所述电工考试电路中设置用于采集电气参数的传感器，传感器的参数对应故障信息，将故障信息发送到上位机，考试试题的故障设置与传感器反馈的故障信息一致才判断为正确试题。

本发明还提出了一种故障检测考核方法，在电工考试电路故障点设置继电器，通过继电器的开启和闭合实现电路中各种故障的设置，继电器与PLC控制器相连接，通过PLC控制器实现继电器的开启和闭合控制；

上位机存储考试程序，考生在上位机考试程序界面输入考生信息后进入答题界面，考试程序随机抽取试题，试题被编译成PLC可识别的机器语言载入到PLC中，PLC根据试题控制相应的继电器动作，进而完成相应的故障设置；

学生对电工考试电路进行检测，并将检测结果通过答题界面输入到考试程序，考试程序根据抽取试题及考生的答案进行评分；

答题完毕后，上位机发送复位命令，PLC对各个继电器进行复位操作。

可选地，在所述电工考试电路中设置用于采集电气参数的传感器，传感器的参数对应故障信息，将故障信息发送到上位机，考试试题的故障设置与传感器反馈的故障信息一致才判断为正确试题。

本发明的有益效果是：

(1)系统结合上位机考试程序和可编程控制器(PLC)应用技术，设置一系列典型电路故障试题，考查学生掌握排除故障的能力，考试程序界面显示试题后，PLC根据试题控制相应中间继电器开关，设置故障，学生测量相关元器件触点，在考试程序界面选择电路的故障原因；

(2)可以实现试题的随机抽取与故障设置，有效考察了学生的故障检测水平，为实践操作带来极大的便利，提高教学培训质量，使理论和实践相结合。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

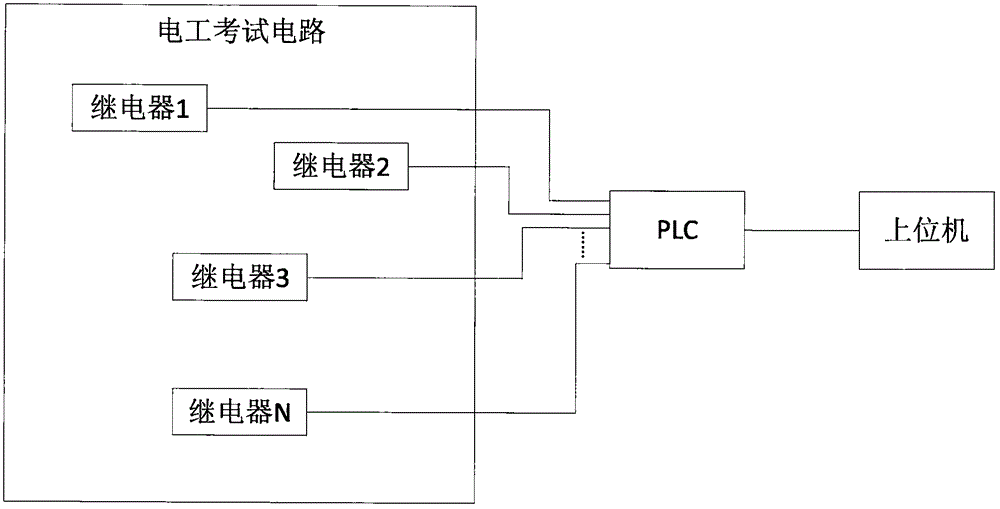

图1为本发明一种故障检测考核系统的原理示意图；

图2为本发明一种故障检测考核系统一个优选实施例的原理示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示，本发明的故障检测考核系统包括现有的电工考试电路，例如长动电路、正反转电路、顺序启动电路、星三角启动电路，在故障点设置继电器，通过继电器的开启和闭合实现电路中各种故障的设置，继电器与PLC控制器相连接，通过PLC控制器实现继电器的开启和闭合控制。

本发明的故障检测考核系统还包括上位机，上位机存储考试程序，考生在考试程序界面输入考生信息后进入答题界面，考试程序随机抽取试题，试题被编译成PLC可识别的机器语言载入到PLC中，PLC根据试题控制相应的继电器动作，进而完成相应的故障设置。

学生对考试电路进行检测，并将检测结果通过答题界面输入到考试程序，考试程序根据抽取试题及考生的答案进行评分。

答题完毕后，上位机发送复位命令，PLC对各个继电器进行复位操作。

下一题抽取之后，重复上述操作。

为保障本发明的故障检测考核系统的准确性，如图2所示，在电工考试电路中设置用于采集电气参数的传感器，传感器的参数对应故障信息，将故障信息发送到上位机，保证故障位置的准确性，考试试题的故障设置与传感器反馈的故障信息一致才判断为正确试题，以保证考试的准确性。

本发明还提出了一种故障检测考核方法，其工作原理与上述故障检测考核系统相同，这里不再赘述。

本发明的故障检测考核系统及方法将电工考试电路与上位机考试程序相结合，一方面可以考核学生的实际动手操作，另一方面可以实现试题的随机抽取与故障设置，有效考察了学生的故障检测水平，为实践操作带来极大的便利，提高教学培训质量，使理论和实践相结合。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
