一种带保护功能的电子白板的制作方法

本实用新型属于媒体技术领域，尤其涉及一种带保护功能的电子白板。

背景技术：

现有的多媒体应用装备使用投影机、电子白板、电脑、音响等形式完成多媒体教室的解决方案。其中电子白板通常呈矩形。矩形电子白板经常用于多媒体教学和数字会议中。特别在用于多媒体教学时，学生在经过电子白板时，容易碰到电子白板的边角处，矩形电子白板容易造成人体伤害。

技术实现要素：

有鉴于此，确有必要提供一种带保护功能的电子白板来保护人体，避免学生等人员被造成伤害。

为了克服现有技术存在的缺陷，本实用新型提供以下技术方案：

一种带保护功能的电子白板，包括固定架和电子白板，所述电子白板固定设置在所述固定架上，所述电子白板呈矩形，所述固定架为一个矩形框架，所述电子白板左边沿中部铰接在该矩形框架的左端中部，所述电子白板右边沿中部铰接在该矩形框架的右端中部，所述固定架的四个角上设置有保护钝壳，所述保护钝壳包住所述固定架的四个角，所述保护钝壳的外表面呈球面状。

采用以上技术方案，电子白板铰接在固定架上可以自由转动，以满足电子白板呈各个角度地显示。所述保护钝壳的形状类似一个勺形，其凹陷的一面包住固定架的四个角，凸出的一面呈球面状，球面状的一面圆钝，即使有人碰在上面也不会造成人员你伤害。

优选地，所述保护钝壳还包括一个支脚，该支脚与所述固定架铰接。

优选地，所述固定架的上端设置有一个悬挂环，该悬挂环为一个矩形板，该矩形板的中部设置有一个圆形挂孔。

优选地，所述悬挂环向上倾斜，且与所述固定架所在的平面呈45°夹角。

优选地，所述电子白板接出一个接线板，该接线板固定设置在所述固定架的下部前表面，该接线板上设置有多个接线端口。

优选地，所述多个接线端口包括一个音箱接线口、一个有线麦克风接线口和一个无线麦克风接线口。

与现有技术相比较，本实用新型通过在固定架的四个角上设置勺状的保护钝壳，将尖锐的固定架角包住，圆钝的球面代替尖角外置，起到保护人员额作用；将电子白板的接线板设置在固定架体下部前表面，便于使用者插接各种信号线。

附图说明

图1为本实用新型一种带保护功能的电子白板的结构示意图。

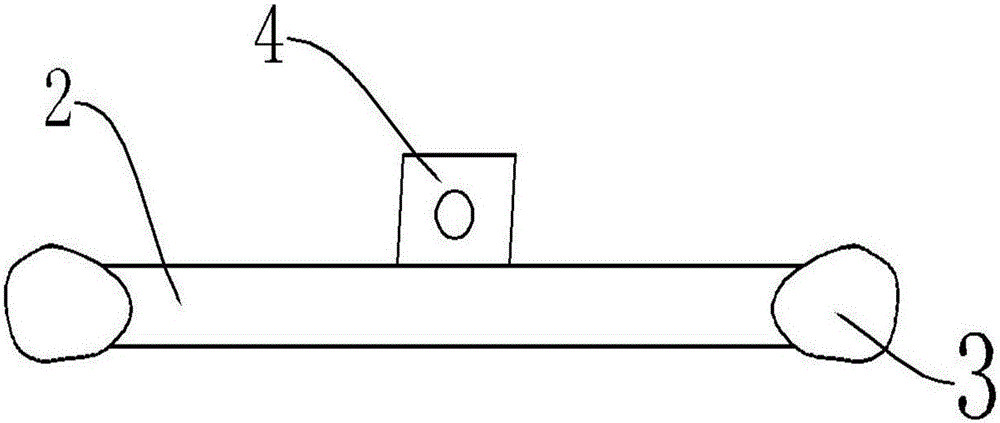

图2为本实用新型一种带保护功能的电子白板的俯视图。

图3为图1和图2中保护钝壳的结构示意图。

如下具体实施例将结合上述附图进一步说明本实用新型。

具体实施方式

以下将结合附图对本实用新型作进一步说明。

参见图1，一种带保护功能的电子白板1，包括固定架2和电子白板1，所述电子白板1固定设置在所述固定架2上，所述电子白板1呈矩形，所述固定架2为一个矩形框架，所述电子白板1左边沿中部铰接在该矩形框架的左端中部，所述电子白板1右边沿中部铰接在该矩形框架的右端中部，所述固定架2的四个角上设置有保护钝壳3，所述保护钝壳3包住所述固定架2的四个角，所述保护钝壳3的外表面呈球面状。

参见图2，所述保护钝壳3还包括一个支脚，该支脚与所述固定架2铰接。

参见图3，所述固定架2的上端设置有一个悬挂环4，该悬挂环4为一个矩形板，该矩形板的中部设置有一个圆形挂孔。

参见图3，所述悬挂环4向上倾斜，且与所述固定架2所在的平面呈45°夹角。

参见图1，所述电子白板1接出一个接线板5，该接线板5固定设置在所述固定架2的下部前表面，该接线板5上设置有多个接线端口。

参见图1，所述多个接线端口包括一个音箱接线口、一个有线麦克风接线口和一个无线麦克风接线口。

在具体使用过程中，电子白板1铰接在固定架2上可以自由转动，以满足电子白板1呈各个角度地显示。所述保护钝壳3的形状类似一个勺形，其凹陷的一面包住固定架2的四个角，凸出的一面呈球面状，球面状的一面圆钝，即使有人碰在上面也不会造成人员你伤害。

板状的悬挂环4更加牢固，更加稳定，倾斜呈45°的悬挂环4能适宜各种用于悬挂的挂钩。接线板5设置在固定架2的下部前表面，接线板5上设置有多个端口，端口的另一端连接电子白板1接出来的信号线。设置在固定架2上的接线板5使得接线更加方便快捷。

以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
