一种玻璃白板的制作方法

本实用新型涉及一种写字板,更具体地说，它涉及一种玻璃白板。

背景技术：

白板是由白色的金属面板材料制成的书写平面，其作用与黑板类似，是一种可反复擦写的书写工具，它的演变是由最初的黑板到磁性绿板再发展到现在普遍使用的磁性白板，白板以其易写易擦、反复擦写、使用寿命长等优点已逐步取代黑板，广泛应用于教育、办公和生活等的各个方面。

随着社会的发展，人们对白板的使用要求越来越丰富，白板无法预先方便地设置好背景表格和背景框图的问题愈显凸出，由此出现了支持方便更换背景纸的玻璃白板。

目前，公告号为CN204695619U的中国专利公开了一种可换书写纸玻璃白板，参照图1，它包括一个在四角设有固定孔的条形铝框4以及通过螺栓固定于条形铝框上的方形钢化玻璃板5，方形钢化玻璃与条形铝框之间的空隙内设有向一侧抽拉的塑料板6，塑料板与钢化玻璃板5之间插入背景纸。

这种玻璃白板虽然可以实现背景纸的更换，但在使用过程中，需要把塑料板从条形铝框取下，然后把背景纸放置到玻璃白板上后再将塑料板插回到条形铝框上，由于塑料板是分离的，所以在使用过程中经常出现遗失或跌落摔坏的情况，而遗失之后，则无法起到固定背景纸的功能，因此亟需改善。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种更换背景纸时仍旧连接一体的玻璃白板。

为实现上述目的，本实用新型提供了如下技术方案：

一种玻璃白板，包括背架以及玻璃面板，所述玻璃面板的一侧枢接于背架的一侧，所述玻璃面板远离背架枢接的一侧设有用于卡住玻璃面板的卡扣组件，所述背架靠近玻璃面板的一侧设有与玻璃面板相抵的薄脚垫。

采用上述技术方案，当需要更换背景纸时，仅需打开卡扣组件，玻璃面板枢接于背架，接着翻转玻璃面板，即可方便地更换背景纸，无论背景纸大小和软硬，都可以直接进行更换，操作方便，省时省力，同时由于玻璃面板上设有薄脚垫，薄脚垫与玻璃面板相抵从而将背景纸有效的固定于玻璃面板与背架之间。

优选的，所述玻璃面板的一侧边设有与玻璃面板一体连接的枢转件，所述枢转件包括沿着玻璃面板边沿方向设置的枢转套筒，所述背架的一侧边设有固定连接于背架上且与枢转件配合枢转的固定件，所述固定件包括供枢转套筒套设的枢转轴。

采用上述技术方案，通过枢转轴插入滑槽的方式枢转，结构简单，装卸方便，在实用的基础上能够有效降低成本，通过设有枢转轴的枢接方式，可以有效减小摩擦，枢转轴与玻璃面板一体连接的方式也更加牢固，至少两对的枢转轴与枢转套筒枢接可以确保玻璃面板与背架之间的枢转更加稳定。

优选的，所述枢转轴上设有与枢转套筒相抵以限制枢转套筒从枢转轴一端脱离的限位件。

采用上述技术方案，当玻璃面板在背架上枢转时，枢转轴易从滑槽脱离，枢转轴未与玻璃面板相连的一端设有限位块，限位块与固定件相抵从而有效的限制了枢转轴的滑出。

优选的，所述卡扣组件包括贯穿背架的开槽以及设置于玻璃面板上以穿设开槽的卡接柱，所述卡接柱远离玻璃面板的一端设有与开槽的内壁相抵的卡接块。

采用上述技术方案，玻璃面板上的卡接柱穿过背架上的开槽后，卡接柱与背架的后壁相抵，从而限制了玻璃面板从背架脱离，实现了玻璃面板方便地固定于背架上，结构简单，卡接柱可以轻易穿过开槽，且装卸方便，卡接柱与背架的后壁相抵，卡接固定牢靠。

优选的，所述开槽为圆形，所述卡接块为球形。

采用上述技术方案，圆形的开槽无死角，插拔时卡接柱不会轻易被卡住，避免造成装卸不便的麻烦，球形的卡接块更容易通过圆形的开槽，通过卡槽后与背架的后壁相抵，圆球的边缘周向处处与背架的后壁相抵，从而使卡扣组件更加稳固。

优选的，所述卡扣组件包括设置于玻璃面板边沿且相抵于背架的后壁的卡钩。

采用上述技术方案，通过设置于玻璃面板边沿的卡钩相抵于背架的后壁的方式实现玻璃面板和背架的固定，仅需给卡钩向外侧的力即可方便的打开卡扣，从而可以直接进行背景纸的更换。

优选的，所述玻璃面板的边沿设有磨边处理的滑面。

采用上述技术方案，由于玻璃面板的边沿锋利的特点，故玻璃面板边沿设有磨边后的滑面，磨边使玻璃面板的边沿钝化，能够有效避免锋利的玻璃面板边缘割伤使用人员，更加安全。

优选的，所述背架上设有表面平整且与玻璃面板相抵以固定背景纸的平板面。

采用上述技术方案，玻璃面板与平板面相抵触从而将背景纸固定于两者之间，平板面的表面平整光滑，从而使背景纸平整地紧贴于平板面上，让背景纸上的字迹、图画、表格完整的呈现在人们面前，不会因褶皱而影响观看体验。

优选的，所述薄脚垫设置于平板面上且表面设有用以增强摩擦的纹路。

采用上述技术方案，由于玻璃面板与平板面的表面光滑的特点，摩擦较小，背景纸容易滑动，在平板面上设置厚度很小的薄脚垫增大摩擦，且进一步在薄脚垫的表面设有防滑的纹路，有效的增强了平板面与玻璃面板固定背景纸的稳定性。

优选的，所述背架上设有供螺栓穿设以将背架固定于墙体上的穿孔。

采用上述技术方案，采用螺栓固定背架，安装和拆卸方便，且只需墙体设有配合的螺母座即可安装，安装条件低，实用性高。

综上所述，本实用新型具有以下有益效果：

1.玻璃面板与背架枢接，打开后仍旧连接一体，避免了玻璃面板的丢失；

2.玻璃面板枢转后进行背景纸的直接更换，占用空间小，简单方便，省时省力；

3.玻璃面板的边缘设有磨边处理滑面，有效避免刮伤，更加安全；

4.平板面与玻璃面板相抵从而固定背景纸，背景纸平整不褶皱，观看更为方便且准确。

附图说明

图1为背景技术中现有技术的爆炸示意图；

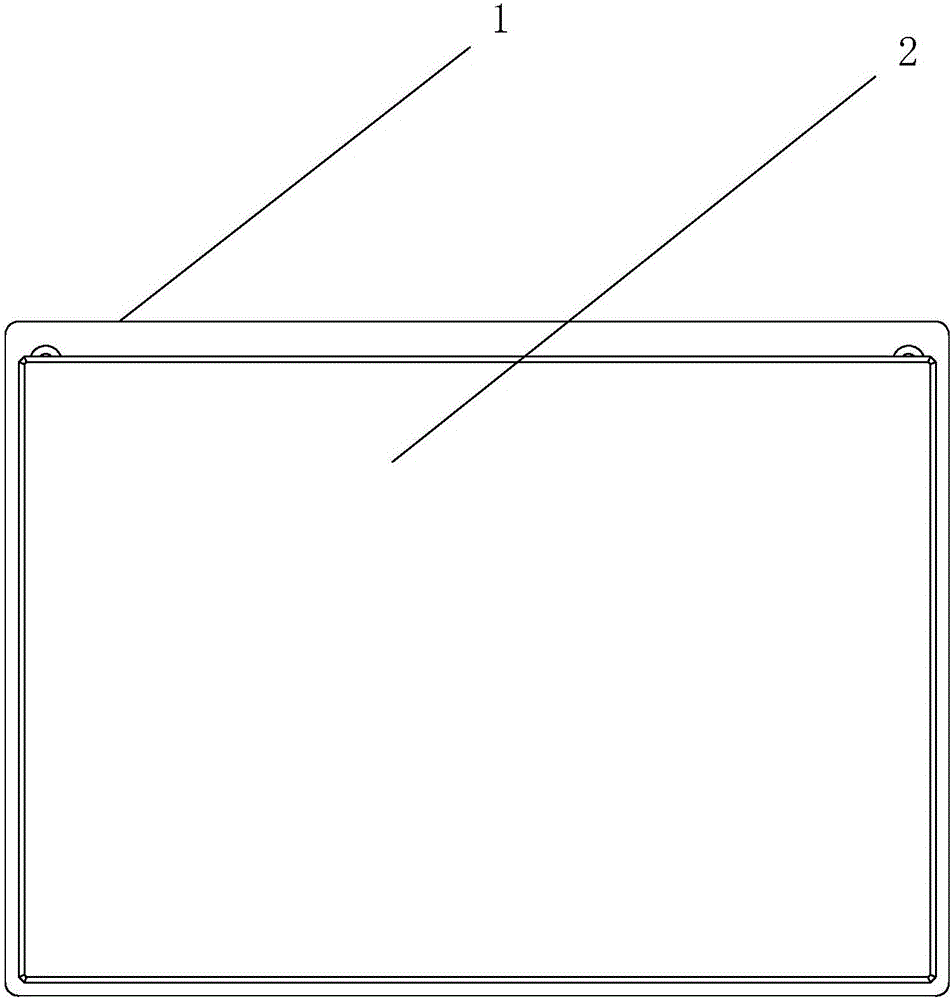

图2为本实用新型实施例一使用状态下的结构示意图；

图3为本实用新型实施例一更换背景纸状态下的结构示意图；

图4为玻璃面板的爆炸示意图；

图5为图4中A部的局部放大图；

图6为图5中B部的局部放大图；

图7为本实用新型实施例二的结构示意图；

图8为图7中C部的局部放大图。

图中：1、背架；11、固定件；111、枢转轴；112、限位件；12、平板面；121、薄脚垫；1211、纹路；13、穿孔；2、玻璃面板；21、枢转件；211、枢转套筒；22、滑面；3、卡扣组件；31、开槽；32、卡接柱；321、卡接块；33、卡钩；4、条形铝框；5、方形钢化玻璃；6、塑料板。

具体实施方式

下面结合附图及实施例，对本实用新型进行详细描述。

实施例一：

一种玻璃白板，参照图2，包括背架1以及玻璃面板2，参照图3，玻璃面板2上侧边沿设有枢转件21，背架1的相应位置设有与枢转件21枢接的固定件11，玻璃面板2与背架1枢接一侧相对的另一侧设有用于卡住玻璃面板2的卡扣组件3。

参照图4及图5，玻璃面板2一侧边设有两个与玻璃面板2一体连接的枢转件21，枢转件21包括沿着玻璃面板2边沿方向设置的枢转套筒211，背架1一侧边通过螺钉固定有与枢转件21配合枢转的固定件11，固定件11包括供枢转套筒211套设的枢转轴111，枢转轴111一端悬空，且两个枢转轴111悬空一端的方向一致，枢转轴111插入枢转套筒211即可枢转，此外，枢转轴111未与玻璃面板2相连的一端设有与枢转套筒211相抵的限位件112，本实施例优选的限位件112为卡簧。

参照图3，当需要更换背景纸时，仅需打开卡扣组件3，玻璃面板2枢接于背架1，翻转玻璃面板2，即可方便地更换背景纸，占用空间小，操作方便，省时省力。通过枢转轴111插入枢转套筒211的方式枢转，可以有效减小摩擦，枢转轴111与玻璃面板2一体连接的方式也更加牢固，两个的枢转轴111可以确保玻璃面板2与背架1之间的枢转更加稳定，结构简单，装卸方便，在实用的基础上能够有效降低成本。参照图4，当玻璃面板2在背架1上枢转时，枢转套筒211易从枢转轴111脱离，故而在枢转轴111未与玻璃面板2相连的一端设有圈状的卡簧，卡簧与枢转套筒211相抵从而有效的限制了枢转套筒211从枢转轴111向外滑出。

参照图3及图4，卡扣组件3包括贯穿背架1的圆形的开槽31以及设置于玻璃面板2上以穿设开槽31的卡接柱32，卡接柱32远离玻璃面板2的一端设有与开槽31的内壁相抵的球形的卡接块32。

玻璃面板2上的卡接柱32穿过背架1上的开槽31后，卡接柱32与背架1的后壁相抵，从而限制了玻璃面板2从背架1脱离，结构简单，卡接柱32通过开槽31容易实现，且装卸方便，卡接柱32与背架1的后壁相抵，固定牢靠，参照图4，圆形的开槽31无死角，插拔时卡接柱32不会轻易被卡住，避免造成装卸不便的麻烦，球形的卡接块321更容易通过圆形的开槽31，球状的卡接块的边缘周向处处与背架1的后壁相抵，从而使卡扣组件3更加稳固。

玻璃面板2的边沿设有磨边处理过的滑面22，磨边是一种通过磨削抛光使被加工物锋利的边缘钝化的加工工艺，磨边使玻璃面板2的边沿钝化，能够有效避免锋利的玻璃面板2边缘割伤使用人员。

参照图4，背架1上设有表面平整且与玻璃面板2相抵以固定背景纸的平板面12，玻璃面板2与平板面12相抵触从而将背景纸固定于两者之间，平板面12的表面平整光滑，从而使背景纸平整地紧贴于平板面12上，让背景纸上的字迹、图画、表格完整的呈现在人们面前，不会因褶皱而影响观看体验。

参照图4，平板面12上设有与玻璃面板2相抵以固定背景纸的薄脚垫121，由于玻璃面板2与平板面12的表面光滑的特点，摩擦较小，背景纸容易滑动，在平板面12上设置厚度为2~3毫米的薄脚垫121增大摩擦，此厚度恰好凸出于平板面12，但并不会过度凸出影响平板面12的平整性，且进一步在薄脚垫的表面设有防滑的纹路1211，有效地增强了平板面12与玻璃面板2固定背景纸的稳定性。

参照图3，背架1设有供螺栓将背架1固定于墙体的穿孔13，采用螺栓固定背架1，安装和拆卸方便，且只需墙体设有配合的螺母座即可安装，安装条件低，实用性高。

实施例二：

一种玻璃白板，参照图7及图8，基于实施例一且与实施例一不同的地方在于，卡扣组件3包括设置于玻璃面板2边沿且相抵于背架1的后壁的卡钩33，通过设置于玻璃面板2边沿的卡钩33相抵于背架1的后壁的方式实现玻璃面板2和背架1的固定，仅需给卡钩33向外侧的力即可方便的打开卡扣组件3，之后即可直接的进行背景纸的更换，整个操作过程简单，同时玻璃面板2向一侧枢转的方式打开玻璃面板2，能够有效节省空间，避免环境不具有较大空间从而无法使用的尴尬。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
