LED屏控制芯片的制作方法

本实用新型涉及发光二极管(LED)显示屏与控制系统，具体涉及一种LED屏控制芯片。

背景技术：

目前LED显示屏市场主要集中在国内。LED显示屏目前主要向小间距、大分辨率方向发展，相对应的箱体结构也在向小、薄、轻的方向发展。这对LED显示屏控制系统提出了更高的要求。

传统的LED显示屏控制系统，架构如图1所示，它是由多个芯片共同组成的控制系统(包括：千兆以太网芯片、FPGA控制器、主控制(MCU)芯片、随机存储(RAM)芯片)，其中各个芯片二二相连且所处地位与作用不同。这种系统已经无法满足目前的以下发展需要：

1：面积减小。

2：与LED显示屏连接简单。

3：通过各种安规标准。

4：成本更低

5：更好的兼容性。

技术实现要素：

本实用新型需要解决的技术问题是，如何提供一种LED屏控制芯片，能提供高速数据交换、提高显示处理能力，同时满足小型化的需要，进一步可以选择降低电磁干扰的方式输出。

本实用新型的上述技术问题这样解决：构建一种LED屏控制芯片，包括LED屏控制逻辑模块，其特征在于，还包括以太网模块、主控制模块、随机存取模块，以及与各个模块都连接的总线。

按照本实用新型提供的LED屏控制芯片，所述以太网模块数量是一个或者多个。

按照本实用新型提供的LED屏控制芯片，所述以太网模块是有线以太网模块。

按照本实用新型提供的LED屏控制芯片，所述以太网模块是无线以太网模块。

按照本实用新型提供的LED屏控制芯片，所述以太网模块包括但不限制于是百兆或千兆以太网模块。

按照本实用新型提供的LED屏控制芯片，还包括连接在总线上的接口模块。

按照本实用新型提供的LED屏控制芯片，所述接口模块是SPI接口。

按照本实用新型提供的LED屏控制芯片，所述LED屏控制芯片通过所述SPI接口外部连接外部存储模块。

按照本实用新型提供的LED屏控制芯片，所述外部存储模块是FLASH芯片或EPROM芯片。

按照本实用新型提供的LED屏控制芯片，所述接口模块也可以是I2C接口。

按照本实用新型提供的LED屏控制芯片，还包括与LED屏控制逻辑模块不同输出端连接的TTL输出单元和LVDS输出单元。

按照本实用新型提供的LED屏控制芯片，所述总线是厂家自定义或标准总线。

本实用新型提供的LED屏控制芯片，采用高度的集成总线结构，较现有技术具有以下优势：

1、芯片集成千兆网络物理层(PHY)、内存、半双工LVDS通讯和数字逻辑控制单元、双CPU，使LED显示屏控制小型化并显著提升LED显示屏的效果；

2、支持晶体管-晶体管逻辑电平(TTL)连线及低电压差分信号(LVDS)连接二种方式，在使用LVDS方式作为输出时可以降低电磁干扰，明显降低LED显示屏通过安规的难度；

3、与LED显示屏连接的简单化对LED显示屏间距小型化提供技术保障；

4、芯片内部各个功能模块在进行数据交换时，采用结构简单且高速通讯的总线方式，适应芯片设计的安全性和保障高速数据交换。

附图说明

下面结合附图和具体实施例进一步对本实用新型进行详细说明。

图1是传统LED显示屏控制系统的硬件架构示意图；

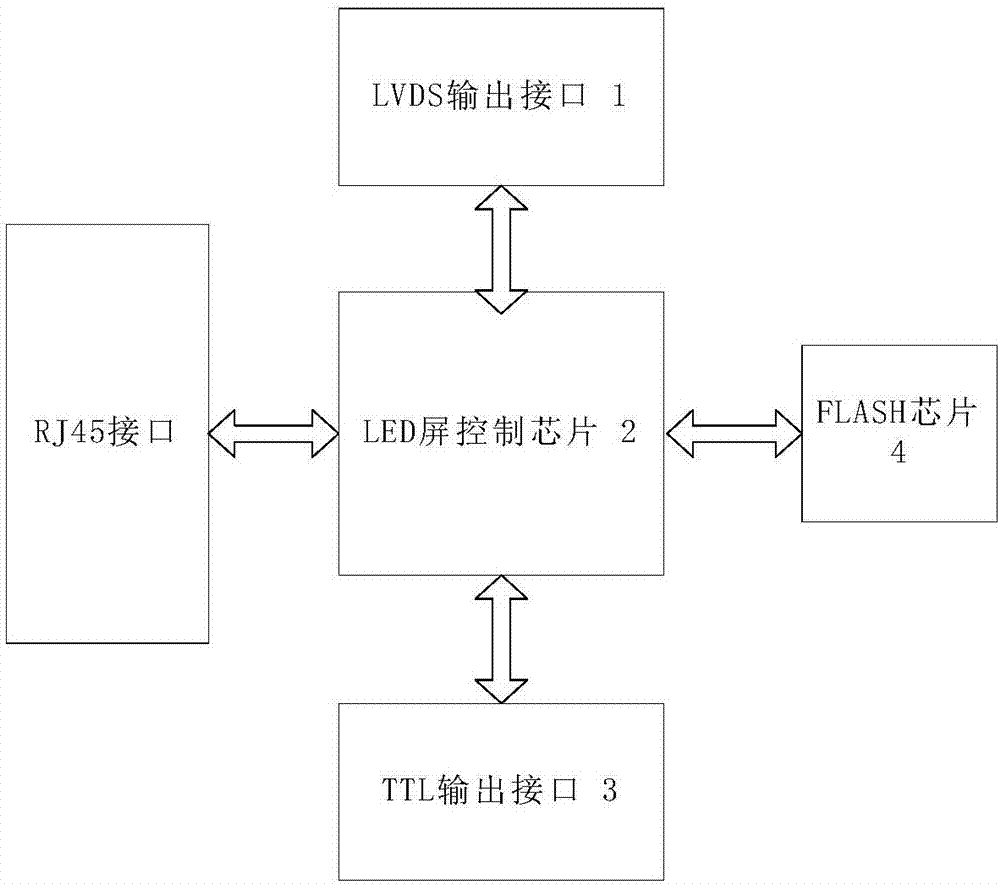

图2是本实用新型LED显示屏控制系统的硬件架构示意图；

图3是图2中LED屏控制芯片的内部电路结构示意图。

其中附图标记：

1-LVDS输出接口，2-LED屏控制芯片，3-TTL输出接口，4-FLASH芯片,21-千兆以太网模块，22-MCU模块，23-总线，24-RAM模块，25-SPI接口，26-LED屏控制逻辑模块，27-TTL输出单元和28-LVDS输出单元。

具体实施方式

本实用新型LED显示屏控制系统，硬件结构如图2所示，包括LED屏控制芯片2及其连接的FLASH芯片4、LVDS输出接口1和TTL输出接口3。该控制系统电路整体结构极其简单且支持TTL和LVDS二种显示屏连接方式。

上述系统的核心，本实用新型LED屏控制芯片，电路结构如图3所示，包括总线23及其电连接的千兆以太网模块21、MCU模块22、RAM模块24、SPI接口25、LED屏控制逻辑模块26、TTL输出单元27和LVDS输出单元28。其中：

TTL输出单元27和LVDS输出单元28分别对应连接TTL输出接口3和LVDS输出接口1。

SPI接口25连接FLASH芯片4。

总线23选择自定义总线，也可以选择标准总线。

最后，在本领域普通技术人员理解范围内，在本实用新型权利要求范围内，各种变化都属于本实用新型的保护范围。
