固定手机的支架以及虚拟现实头盔的制作方法

本实用新型涉及虚拟现实领域，特别是指一种固定手机的支架以及虚拟现实头盔。

背景技术：

虚拟现实(VR)技术是一种可以创建和体验虚拟世界的计算机仿真系统，它利用计算机生成一种模拟环境，是一种多源信息融合的交互式的三维动态视景和实体行为的系统仿真，使用户沉浸到该环境中。

虚拟现实头盔是虚拟现实技术的典型应用，在虚拟现实头盔中，需要将移动终端(例如手机等)固定。由于手机的尺寸不一致，以及手机上的一些功能按键的分布位置不同，使得现有的虚拟现实头盔只能固定特定尺寸和特定型号的手机。

技术实现要素：

本实用新型提供一种固定手机的支架以及虚拟现实头盔，本实用新型可以夹持不同尺寸和型号的手机，并且本实用新型使用方便。

为解决上述技术问题，本实用新型提供技术方案如下：

一方面，本实用新型提供一种固定手机的支架，包括前端盖，所述前端盖上设置有下托架和上托架，其中：

所述下托架固定在所述前端盖下部，所述下托架上设置有至少一个下夹持部，所述下夹持部与所述下托架形成使得所述下夹持部能够沿着手机长度方向平移的移动副；

所述上托架设置在所述前端盖上部，所述上托架与所述前端盖形成使得所述上托架能够沿着手机宽度方向平移的移动副，所述上托架上设置有至少一个上夹持部，所述上夹持部与所述上托架形成使得所述上夹持部能 够沿着手机长度方向平移的移动副。

进一步的，所述上托架包括上托架基板，所述上托架基板上沿手机长度方向开有上夹持部导槽，所述上夹持部上设置有伸入所述上夹持部导槽内的上导向部；所述下托架包括下托架基板，所述下托架基板上沿手机长度方向开有下夹持部导槽，所述下夹持部上设置有伸入所述下夹持部导槽内的下导向部。

进一步的，所述前端盖上沿手机宽度方向开有至少一个上托架导槽，所述上托架基板上设置有至少一个伸入所述上托架导槽内的导向凸起。

进一步的，所述支架还包括卷簧，所述上托架基板上设置有用于与所述卷簧的一端连接的第一连接部，所述前端盖上设置有用于与所述卷簧的另一端连接的第二连接部，所述第一连接部和第二连接部形成使得所述上托架能够沿着手机宽度方向平移的移动副。

进一步的，所述第一连接部包括第一连接部基板和位于所述第一连接部基板两侧的第一连接部导向板，所述第一连接部基板上设置有用于与所述卷簧的一端连接的连接块，所述第二连接部包括用于与所述卷簧的另一端连接的两块第二连接部连接板，两块第二连接部连接板伸在两块第一连接部导向板之间。

进一步的，所述第一连接部基板的长度小于所述第一连接部导向板的长度。

进一步的，所述上托架还包括上挡块，所述上挡块与所述上导向部连接，所述下托架还包括下挡块，所述下挡块与所述下导向部连接。

进一步的，所述上夹持部包括上夹持部基板和设置在所述上夹持部基板侧面的上挡板，所述上导向部设置在所述上夹持部基板上，所述上挡板向手机一侧弯曲；所述下夹持部包括下夹持部基板和设置在所述下夹持部基板侧面的下挡板，所述下导向部设置在所述下夹持部基板上，所述下挡板向手机一侧弯曲。

进一步的，所述下托架基板为L型，所述前端盖的下部开有安装槽，所述下托架基板安装在所述安装槽内。

另一方面，本实用新型提供一种虚拟现实头盔，包括上述固定手机的支架。

本实用新型具有以下有益效果：

本实用新型在使用时，将手机放在上托架和下托架之间，使得上托架和下托架卡住手机，即可完成对手机的夹持，最后将前端盖扣合在虚拟现实头盔上即可。

由于上托架可以沿着手机宽度方向平移，因此可以夹持住不同尺寸的手机，而且上托架和下托架上的上夹持部和下夹持部可以沿着手机长度方向移动，能够使得上夹持部和下夹持部避开手机侧面的一些功能按键，可以夹持不同型号的手机。并且本实用新型使用方便。

附图说明

图1为本实用新型的固定手机的支架的前面示意图；

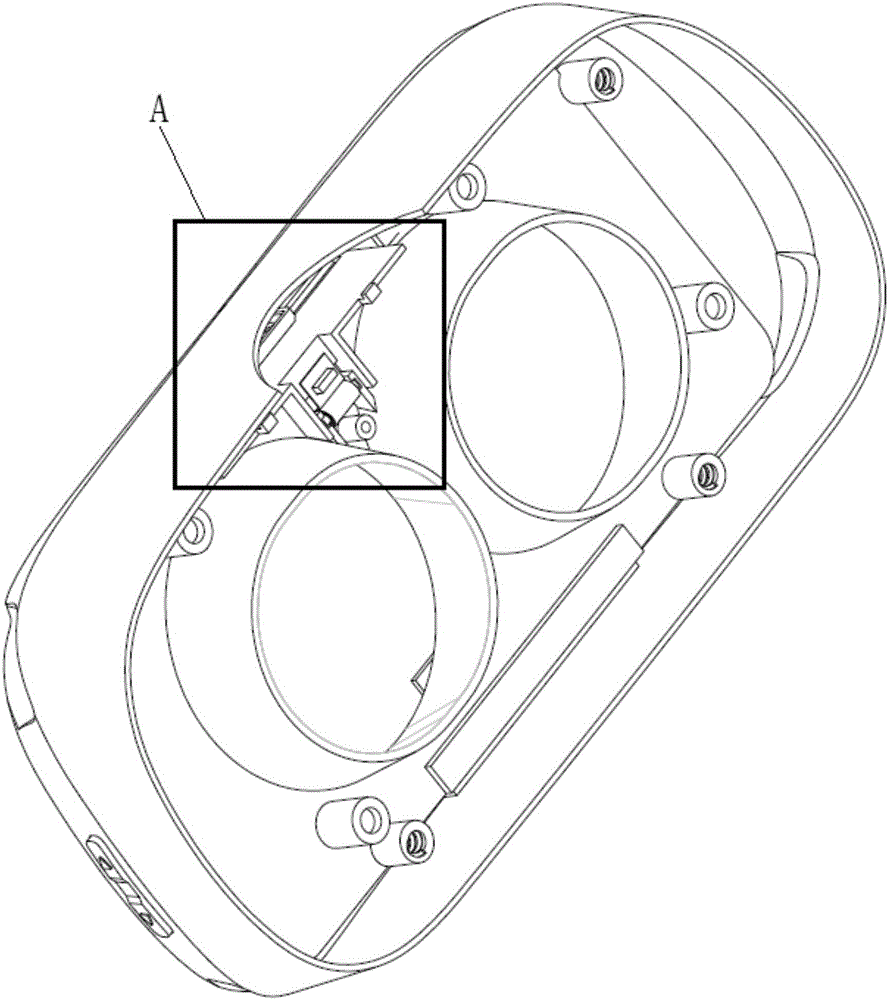

图2为本实用新型的固定手机的支架的背面示意图；

图3为图2中区域A的放大图；

图4为本实用新型的固定手机的支架的侧面剖视图。

具体实施方式

为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。

一方面，本实用新型提供一种固定手机的支架，如图1-图4所示，包括前端盖1，前端盖1上设置有下托架2和上托架3，其中：

下托架2固定在前端盖1下部，下托架2上设置有至少一个下夹持部4，下夹持部4与下托架2形成使得下夹持部4能够沿着手机长度方向平移的移动副；

上托架3设置在前端盖1上部，上托架3与前端盖1形成使得上托架3能够沿着手机宽度方向平移的移动副，上托架3上设置有至少一个上夹持部5，上夹持部5与上托架3形成使得上夹持部5能够沿着手机长度方 向平移的移动副。

本实用新型在使用时，将手机放在上托架和下托架之间，使得上托架和下托架卡住手机，即可完成对手机的夹持，最后将前端盖扣合在虚拟现实头盔上即可。

由于上托架可以沿着手机宽度方向平移，因此可以夹持住不同尺寸的手机，而且上托架和下托架上的上夹持部和下夹持部可以沿着手机长度方向移动，能够使得上夹持部和下夹持部避开手机侧面的一些功能按键，可以夹持不同型号的手机。并且本实用新型使用方便。

本实用新型中，上/下夹持部与上/下托架形成的移动副有多种结构，这里给出一个实施例：上托架3包括上托架基板31，上托架基板31上沿手机长度方向开有上夹持部导槽32，上夹持部5上设置有伸入上夹持部导槽31内的上导向部51，上夹持部导槽和上导向部构成移动副，使得上夹持部能够沿着手机长度方向平移，避开手机上侧面的功能按键；下托架2包括下托架基板21，下托架基板21上沿手机长度方向开有下夹持部导槽(未示出)，下夹持部4上设置有伸入下夹持部导槽内的下导向部41，下夹持部导槽和下导向部构成移动副，使得下夹持部能够沿着手机长度方向平移，避开手机下侧面的功能按键。本实施例结构简单，使用方便。

本实用新型中，前端盖与上托架形成的移动副有多种结构，这里给出一个实施例：前端盖1上沿手机宽度方向开有至少一个上托架导槽11，上托架基板31上设置有至少一个伸入上托架导槽11内的导向凸起33，上托架导槽和导向凸起构成移动副，使得上托架能够沿手机宽度移动，夹持柱不同尺寸的手机。

为了使得上托架夹持柱手机时给手机一个预紧力，支架还可以包括卷簧6，上托架基板31上设置有用于与卷簧6的一端连接的第一连接部34，前端盖1上设置有用于与卷簧6的另一端连接的第二连接部12，第一连接部34和第二连接部12形成使得上托架3能够沿着手机宽度方向平移的移动副，在卷簧的作用下，上托架给手机一个预紧力，夹紧手机。

上述的第一连接部和第二连接部形成的移动副有多种结构，这里给出 一个实施例：第一连接部34包括第一连接部基板341和位于第一连接部基板341两侧的第一连接部导向板342，第一连接部基板341上设置有用于与卷簧6的一端连接的连接块343，第二连接部12包括用于与卷簧6的另一端连接的两块第二连接部连接板121，两块第二连接部连接板121伸在两块第一连接部导向板342之间，两块第二连接部连接板和两块第一连接部导向板形成移动副，使得上托架能够沿手机宽度移动，夹持柱不同尺寸的手机。

进一步的，第一连接部基板341的长度小于第一连接部导向板342的长度，使得两块第二连接部连接板和两块第一连接部导向板形成的移动副的行程限制在第一连接部基板端部和第一连接部导向板端部之间。

为了防止上夹持部从上夹持部导槽内掉出，上托架3还包括上挡块35，上挡块35与上导向部51连接，优选通过螺钉连接，为了防止下夹持部从下夹持部导槽内掉出，下托架2还包括下挡块25，下挡块25与下导向部41连接，优选通过螺钉连接。

本实用新型中，上夹持部和下夹持部的形状可以有多种，这里给出一个实施例：上夹持部5包括上夹持部基板52和设置在上夹持部基板52侧面的上挡板53，上导向部51设置在上夹持部基板52上，上挡板53向手机一侧弯曲，更方便的夹紧手机；下夹持部4包括下夹持部基板42和设置在下夹持部基板42侧面的下挡板43，下导向部41设置在下夹持部基板42上，下挡板43向手机一侧弯曲，更方便的夹紧手机。

下托架的安装方式有多种，优选的，下托架基板21为L型，前端盖1的下部开有安装槽，下托架基板21安装在安装槽内。

另一方面，本实用新型提供一种虚拟现实头盔，包括上述固定手机的支架。

本实用新型在使用时，将手机放在上托架和下托架之间，使得上托架和下托架卡住手机，即可完成对手机的夹持，最后将前端盖扣合在虚拟现实头盔上即可。

由于上托架可以沿着手机宽度方向平移，因此可以夹持住不同尺寸的 手机，而且上托架和下托架上的上夹持部和下夹持部可以沿着手机长度方向移动，能够使得上夹持部和下夹持部避开手机侧面的一些功能按键，可以夹持不同型号的手机。并且本实用新型使用方便。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
