前板模块以及虚拟现实头盔的制作方法

本实用新型涉及虚拟现实领域，特别是指一种前板模块以及虚拟现实头盔。

背景技术：

虚拟现实(VR)技术是一种可以创建和体验虚拟世界的计算机仿真系统，它利用计算机生成一种模拟环境，是一种多源信息融合的交互式的三维动态视景和实体行为的系统仿真，使用户沉浸到该环境中。

虚拟现实头盔是虚拟现实技术的典型应用，在虚拟现实头盔中，利用透镜将手机上的左右3d格式的视频投射到对应的左右眼中。由于不同的人的视力不同，所以不同人的最佳物距，即能够看清楚图像时手机距离眼睛的位置不同，因此手机相对于透镜的位置就不能全部一样，有的人近视需要手机距离眼睛近一些，有的人远视需要远一些，这就需要一种能够调节手机在虚拟现实头盔中物距的装置，即调节物距的装置。

技术实现要素：

本实用新型提供一种前板模块以及虚拟现实头盔，本实用新型能够简单方便的调节虚拟现实头盔的物距。

为解决上述技术问题，本实用新型提供技术方案如下：

一方面，本实用新型提供一种前板模块，用于放置在手机和虚拟现实头盔的两片透镜之间，包括基板，所述基板上开设有与所述两片透镜配合的两个圆孔，所述两个圆孔之间设置有隔板。

进一步的，所述基板的侧面一周设置有边沿板，所述边沿板与所述基板垂直。

进一步的，所述边沿板的短边上设置有用于与另一个前板模块或虚拟 现实头盔连接的卡槽。

进一步的，所述卡槽为L型，所述卡槽包括连接板和卡接板，所述连接板与所述边沿板的内侧连接，所述卡接板与所述连接板垂直并朝向所述边沿板的内侧或外侧。

进一步的，所述边沿板的一个长边上设置有用于与虚拟现实头盔的前端盖连接的转轴。

进一步的，所述边沿板上设置有凹陷和凸起。

进一步的，所述边沿板的另一个长边上设置有外凸板。

另一方面，本实用新型提供一种虚拟现实头盔，包括至少一个上述前板模块，所述前板模块放置在手机和虚拟现实头盔的两片透镜之间。

进一步的，所述前板模块为多个，相邻的前板模块的卡槽互相卡接，相邻的前板模块的凹陷和凸起相互配合。

进一步的，最外侧的前板模块通过所述转轴与前板模块的前端盖连接，所述前端盖上设置有用于固定手机的支架。

本实用新型具有以下有益效果：

本实用新型在使用时，将前板模块放置在手机和虚拟现实头盔的两片透镜之间，具体的，设置在两片透镜的前方，手机的后方，可以设置不同厚度的前板模块，以及放置不同数量的前板模块，达到调节物距的作用，简单方便。基板上的两个圆孔设置在两片透镜的前方，允许光线从手机到达透镜，并且由于虚拟现实头盔上的手机在播放3D视频时是分为左右两个屏幕的，为了防止左右两个屏幕的光线互相干扰，在两个圆孔之间设置了隔板。

综上所述，本实用新型的前板模块能够简单方便的调节虚拟现实头盔的物距。

附图说明

图1为本实用新型的前板模块一个实施例的示意图；

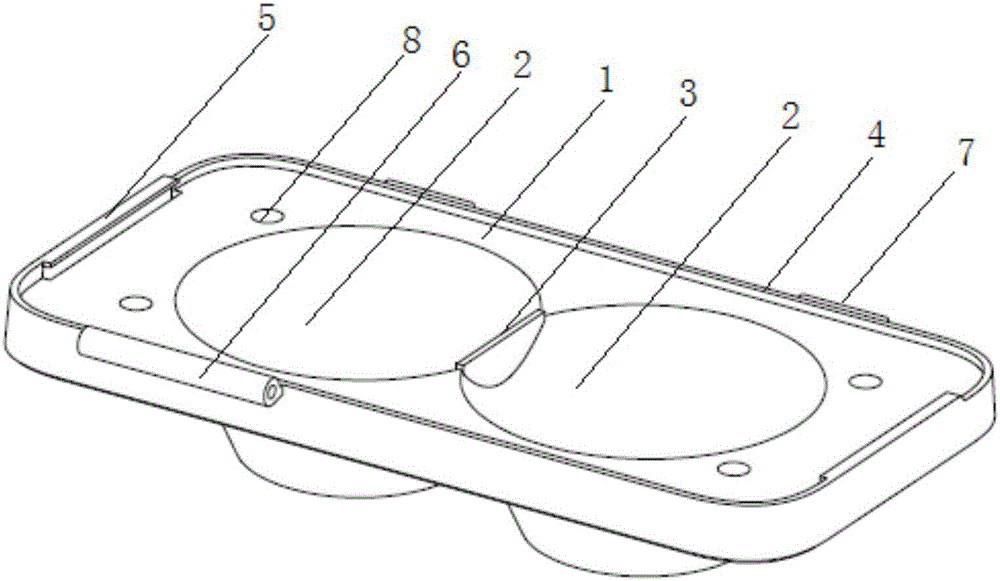

图2为本实用新型的前板模块另一个实施例的示意图；

图3为本实用新型的虚拟现实头盔一个实施例的示意图(不包括前端盖)；

图4为图3的部分剖视图。

具体实施方式

为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。

一方面，本实用新型提供一种前板模块，如图1-图4所示，用于放置在手机和虚拟现实头盔的两片透镜100之间，包括基板1，基板1上开设有与两片透镜配合的两个圆孔2，两个圆孔2之间设置有隔板3。

本实用新型在使用时，将前板模块放置在手机和虚拟现实头盔的两片透镜之间，具体的，设置在两片透镜的前方，手机的后方，可以设置不同厚度的前板模块，以及放置不同数量的前板模块，达到调节物距的作用，简单方便。基板上的两个圆孔设置在两片透镜的前方，允许光线从手机到达透镜，并且由于虚拟现实头盔上的手机在播放3D视频时是分为左右两个屏幕的，为了防止左右两个屏幕的光线互相干扰，在两个圆孔之间设置了隔板。

综上所述，本实用新型的前板模块能够简单方便的调节虚拟现实头盔的物距。

作为本实用新型的前板模块的一种改进，基板1的侧面一周设置有边沿板4，边沿板4与基板1垂直。边沿板能够增加前板模块的整体厚度，在不增加基板厚度的情况下，使得前板模块的整体厚度增加。

本实用新型中，相邻的前板模块需要互相连接在一起，最内侧的前板模块需要与虚拟现实头盔连接(具体为虚拟现实头盔两片透镜附近的部位)，为实现连接功能，可以在边沿板4的短边上设置有用于与另一个前板模块或虚拟现实头盔连接的卡槽5。

进一步的，卡槽为多种结构，其中一个实施例为：卡槽5为L型，卡槽5包括连接板51和卡接板52，连接板51与边沿板4的内侧连接，卡接 板52与连接板51垂直并朝向边沿板4的内侧或外侧。

在本实用新型中，优选将手机设置在虚拟现实头盔的前端盖内，此时，边沿板4的一个长边(优选为下侧的长边)上设置有用于与虚拟现实头盔的前端盖连接的转轴6，相应的，前端盖也是只有与该转轴配合的结构，例如也是转轴等。

卡槽能够防止前板模块前后左右移动，还需要限制前板模块的上下移动，可以在边沿板4上设置有凹陷41和凸起42，凹陷和凸起相互配合，限制前板模块的上下移动。

为了方便安装和拆卸前板模块，可以在边沿板的另一个长边上设置有外凸板7，通过人手或工具夹住外凸板，方便安装或拆卸。

另一方面，本实用新型提供一种虚拟现实头盔，如图3-图4所示，包括至少一个上述的前板模块，前板模块放置在手机和虚拟现实头盔的两片透镜100之间。

本实用新型在使用时，将前板模块放置在手机和虚拟现实头盔的两片透镜之间，具体的，设置在两片透镜的前方，手机的后方，可以设置不同厚度的前板模块，以及放置不同数量的前板模块，达到调节物距的作用，简单方便。

作为本实用新型的虚拟现实头盔的一种改进，前板模块为多个，相邻的前板模块的卡槽5互相卡接，相邻的前板模块的凹陷41和凸起42相互配合，最内侧的前板模块通过卡槽5与虚拟现实头盔连接，或者最内侧的前板模块通过螺栓或螺钉与虚拟现实头盔连接，此时最内侧的前板模块基板1上开有螺纹孔8，如图2所示。

进一步的，最外侧的前板模块通过转轴6与前板模块的前端盖连接，前端盖上设置有用于固定手机的支架。在本实用新型中，优选将手机设置在虚拟现实头盔的前端盖内，此时，边沿板4的一个长边(优选为下侧的长边)上设置有用于与虚拟现实头盔的前端盖连接的转轴6，相应的，前端盖也是只有与该转轴配合的结构，例如也是转轴等。手机固定在手机支架上。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
