一种具有观察窗的光缆分纤箱的制作方法

本实用新型涉及光缆分纤箱，特别是一种具有观察窗的光缆分纤箱。

背景技术：

光缆分纤箱是配线光缆通过光分路器与用户蝶形引入光缆接口的设备，具有光缆固定、提供光缆中金属构件与高压防护接地装置的连接、光纤接头的保护、余长光纤储存的功能；同时具有分光、配线灵活调度的特点。

在当今发达的通信网路系统中，光通信扮演着重要的角色，随着通信市场的旺盛需求，我国近几年大规模进行FTTH的通信设施建设，光缆分纤箱越来越大量地使用。各个厂家生产的光缆分纤箱，其门锁和钥匙也不尽相同，这样造成工作人员施工和维护时，频繁打开光缆分纤箱，也不便于管理。

技术实现要素：

本实用新型的目的在于克服现有技术的缺点，提供一种减轻维护工作量、可直接观察光缆分纤箱内部情况和便于维护的具有观察窗的光缆分纤箱。

本实用新型的目的通过以下技术方案来实现：一种具有观察窗的光缆分纤箱，它包括分纤箱本体、密封件和透明件，所述的密封件和透明件均通过锁紧结构安装在分纤箱本体的上盖上，且密封件位于上盖和透明件之间，所述的上盖上对应密封件的位置处开设有观察孔，所述的密封件上开设有与观察孔对应的通孔。

所述的锁紧结构由螺栓和螺母组成，所述的螺栓依次穿过上盖、密封件、透明件并通过螺母锁紧。

所述的观察孔和通孔均为方形孔，且观察孔与通孔的大小相同。

本实用新型具有以下优点：本实用新型的光缆分纤箱能减轻光缆分纤箱的维护工作量，不需要携带不同种类的钥匙，不需要开打和关闭光缆分纤箱，而直接通过观察窗口，就可以观察光缆分纤箱内部走线情况是否正常，以及是否有内部件损坏、盒体内渗水等异常，从而便于维护人员维护。

附图说明

图1为本实用新型的主视示意图

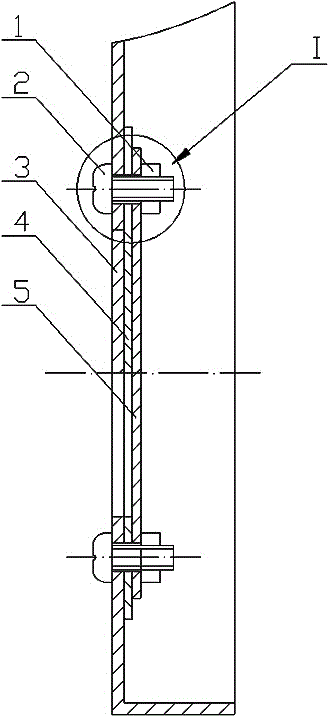

图2为图1中A-A的剖视图

图3为图2中I处的局部放大图；

图4为光缆分纤箱上盖的局部示意图

图5为密封件结构示意图图；

图6为透明件结构示意图；

图中，1-螺母，2-螺栓，3-上盖，4-密封件，5-透明件，6-观察孔，7-通孔。

具体实施方式

下面结合附图对本实用新型做进一步的描述，本实用新型的保护范围不局限于以下所述：

如图1~图6所示，一种具有观察窗的光缆分纤箱，本实用新型的目的通过以下技术方案来实现：一种具有观察窗的光缆分纤箱，它包括分纤箱本体、密封件4和透明件5，所述的密封件4和透明件5均通过锁紧结构安装在分纤箱本体的上盖3上，且密封件4位于上盖3和透明件5之间，所述的上盖3上对应密封件4的位置处开设有观察孔6，所述的密封件4上开设有与观察孔6对应的通孔7。

在本实施例中，如图2和图3所示，所述的锁紧结构由螺栓2和螺母1组成，所述的螺栓2依次穿过上盖3、密封件4、透明件5并通过螺母1锁紧，密封件4位于上盖3和透明件5之间，从而实现光缆分纤箱内部的密封，避免异物从观察孔6和通孔7进入到光缆分纤箱内部，造成光缆分纤箱通信不良。

在本实施例中，所述的观察孔6和通孔7均为方形孔，且观察孔6与通孔7的大小相同，当然通孔7的大小也可以大于观察孔6的大小，从而得到最大的观察视角，便于视察人员观察光缆分纤箱内部。

本实用新型的工作过程如下：将密封件4安装在上盖3和透明件5之间，然后通过螺母1锁紧螺栓2，使得透明件5、密封件4和上盖3之间贴紧，安装好后，维护人员能通过观察孔6了解、查看光缆分纤箱内部工作环境，能观察光缆分纤箱内部走线情况是否正常，以及是否有内部件损坏、盒体内渗水等异常，从而便于光缆分纤箱的长久持续工作。
