应用于光学镜片的柔性压紧结构的制作方法

本实用新型涉及光学设备、光学实验室仪器等中的光学镜片的压紧结构，具体是一种应用于光学镜片的柔性压紧结构。

背景技术：

在光学设备和光学实验室测量中，光学镜片安装后都需要对其压紧，所以对于光学镜片的压紧方式显得尤为重要。目前国内外光学镜片的压紧方式多采用铝材类或铜类等材料做成的压圈压紧，或者采用外购的标准波形弹簧对光学镜片压紧等。但是此类压紧方式有个共同特点：在光学镜片压紧后，不可避免的造成镜片内应力的产生，并且由于此类压紧方式与镜片的接触面积较大，时间较长时就会出现镜片划伤甚至损坏等机械损伤现象，尤其是对需要经常维护的比如保护玻璃等光学镜片，维护成本增加。

技术实现要素：

本实用新型的目的是为了解决上述背景技术存在的不足，提出一种对光学镜片产生的内应力小、压紧力度可控、结构简单的应用于光学镜片的柔性压紧结构。

为了实现以上目的，本实用新型提供的一种应用于光学镜片的柔性压紧结构，包括安装座，所述安装座上设有用于安装光学镜片的凸台，其特征在于：还包括设于所述凸台的上方的柔性压紧结构，所述柔性压紧结构包括结构本体，所述结构本体的中部开设有直径略大于光学镜片直径的圆孔，所述圆孔边缘的结构本体上均匀设有至少三个弹性臂，所述弹性臂的端部朝向凸台的方向凹陷形成压紧触点，所述压紧触点位于光学镜片边缘上方。

作为本实用新型的优选方案，所述圆孔边缘的结构本体上均匀开设有至少三个弹性臂容纳槽，所述弹性臂容纳槽边缘的结构本体沿圆孔外沿方向延伸形成弹性臂，所述弹性臂的端部朝向圆孔中心方向延伸形成弹性压爪，所述弹性压爪朝向凸台的方向凹陷形成压紧触点，所述压紧触点位于光学镜片边缘上方。

进一步地，所述凸台和结构本体的对应位置分别开设有螺纹孔和通孔，所述凸台和结构本体通过设于螺纹孔和通孔内的螺栓固定。

更进一步地，所述柔性压紧结构由铍青铜材料制备而成。

本实用新型采用触点式压紧方式，可大幅度减小光学镜片压紧后产生的内应力，最优化光学镜片的使用参数。同时，弹性臂可根据不同厚度的光学镜片产生不同程度的变形，压紧力度可调，机械损伤小。此外，整个柔性压紧结构一体化成型，压紧触点冲压成型，工艺简单，成本低廉。

附图说明

图1为本实用新型的结构示意图。

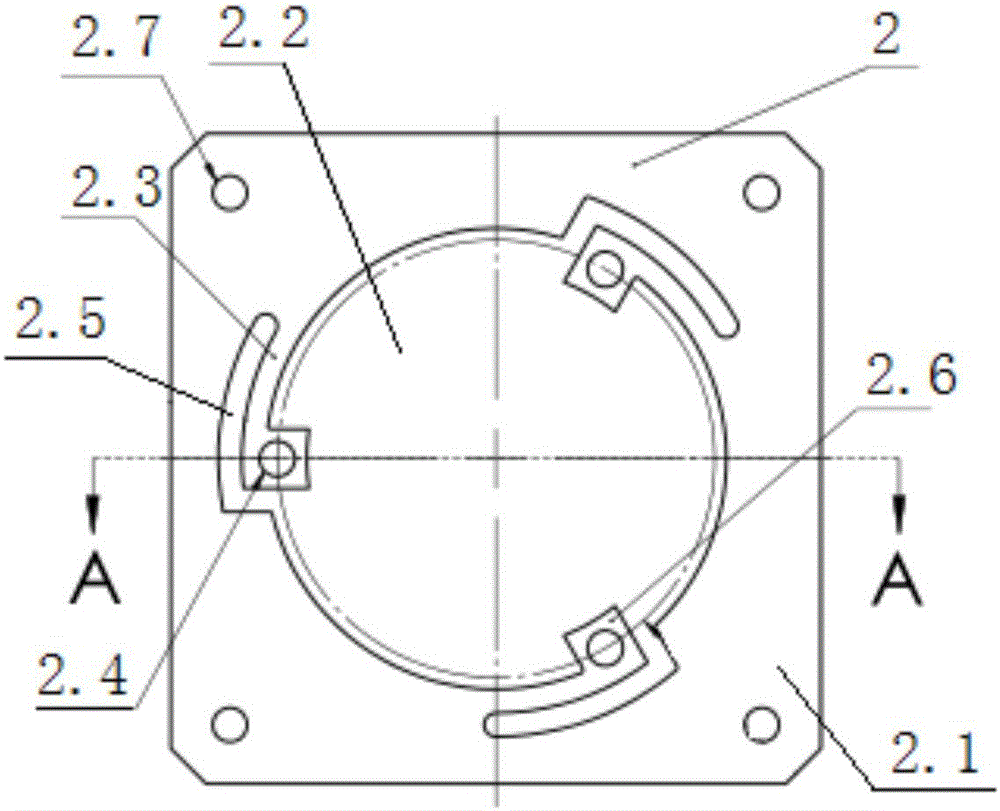

图2为柔性压紧结构的结构示意图。

图3为图2的A-A视图。

图4为柔性压紧结构的立体图。

图中：光学镜片1、柔性压紧结构2、本体2.1、圆孔2.2、弹性臂2.3、压紧触点2.4、弹性臂容纳槽2.5、弹性压爪2.6、通孔2.7、安装座3、凸台3.1、螺纹孔3.2。

具体实施方式

下面结合附图及实施例对本实用新型作进一步说明。

实施例：如图所示的一种应用于光学镜片的柔性压紧结构，包括安装座3，所述安装座3上设有用于安装光学镜片1的凸台3.1，还包括设于所述凸台3.1的上方的柔性压紧结构2，所述柔性压紧结构2由铍青铜材料制备而成。所述柔性压紧结构2包括结构本体2.1，所述结构本体2.1的中部开设有直径略大于光学镜片1直径的圆孔2.2，所述圆孔2.2边缘的结构本体2.1上均匀设有三个弹性臂2.3，所述弹性臂2.3的端部朝向凸台3.1的方向凹陷形成压紧触点2.4，所述压紧触点2.4位于光学镜片1边缘上方。压紧触点2.4为凸起的空包类半圆球触点。

所述圆孔2.2边缘的结构本体2.1上均匀开设有三个弹性臂容纳槽2.5，所述弹性臂容纳槽2.5边缘的结构本体2.1沿圆孔2.2外沿方向延伸形成弹性臂2.3，所述弹性臂2.3的端部朝向圆孔2.2中心方向延伸形成弹性压爪2.6，所述弹性压爪2.6朝向凸台3.1的方向凹陷形成压紧触点2.4，所述压紧触点2.4位于光学镜片1边缘上方。

所述凸台3.1和结构本体2.1的对应位置分别开设有螺纹孔3.2和通孔2.7，所述凸台3.1和结构本体2.1通过设于螺纹孔3.2和通孔2.7内的螺栓固定。

本实用新型采用三点式接触光学镜片1的压紧方式，触点与光学镜片1的接触面积小，这样可大幅度减小光学镜片1压紧后产生的内应力及光学镜片由于压紧造成的机械损伤。三个压紧触点2.4的位置为根据光学镜片1尺寸所设定的沿某一直径圆均布的半圆球，且三个压紧触点2.4在光学镜片的弹性压力近乎相等，可大幅度减小光学镜片压紧后产生的内应力，最优化光学镜片1的使用参数。

对于不同外径尺寸的光学镜片1，可将本实用新型中的柔性压紧结构2中的圆孔2.2按比例放大或缩小。

对于不同厚度的光学镜片1，可通过改变弹性臂2.3的宽度来达到所需要的弹性压力的要求。

整个柔性压紧结构一体化成型，压紧触点冲压成型制造成本低廉。并且可根据材料特性与厚度实时调整本实用新型提供的压紧结构，灵活性强，能满足客户的特定需求。尤其是在单片使用的光学透镜及光学平面镜等的压紧方式上面有独到优势。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的结构做任何形式上的限制。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内。
