一种光素子固定装置的制作方法

本实用新型涉到光电产品领域，特别涉及到一种光素子固定装置。

背景技术：

现在Casting类封装的光电产品直插在PCB板上容易发生产品倾斜现象，严重影响产品的发射和接收的角度，进而导致电特性指标达不到要求，就其原因无外乎以下几种：1、产品本身底座的胶量一旦不均匀就会出现与PCB板接触面着力不均匀，出现倾斜。2、市面上Casting类产品多数是底座圆形或者方形，与PCB接触面至少是四个面或者环形面，一旦其中一个面与PCB接触不稳定就会导致产品倾斜或不稳。3、虽然产品底座与PCB有接触不吻合现象，但静止状态能够平稳放置，而一旦在进入波峰焊炉的过程的传输震动就会导致出现倾斜。4、虽然通过增加工装夹具能够解决进入波峰焊炉的过程的传输震动导致的倾斜不良，但在今天效率至上的制造浪潮中是浪费工时，效率低下的。

技术实现要素：

本实用新型提供一种光素子固定装置，用来解决光电产品直插在PCB板上容易发生产品倾斜现象的技术问题。

为解决上述技术问题，本实用新型提供了一种光素子固定装置，包括：开槽部分1、分体2、方向识别部分3、底座4及镜头5；所述开槽部分1设置在所述底座4下半部上；所述分体2设置在所述底座4的一侧，所述方向识别部分3位于所述底座4的另一侧，所述镜头5安装在所述底座4顶部上。

进一步地，所述开槽部分1设置在所述底座5下半部相对的两侧上。

进一步地，所述方向识别部分3形状为半圆形去掉顶部。

进一步地，所述底座4的外表面上设置有多个沉坑。

本实用新型提供一种光素子固定装置，通过在底座下半部两侧设置开槽部分，增加底座在PCB上的压力，大大的提高光电产品在PCB上的稳定性。

附图说明

图1为本实用新型提供的一种光素子固定装置俯视图；

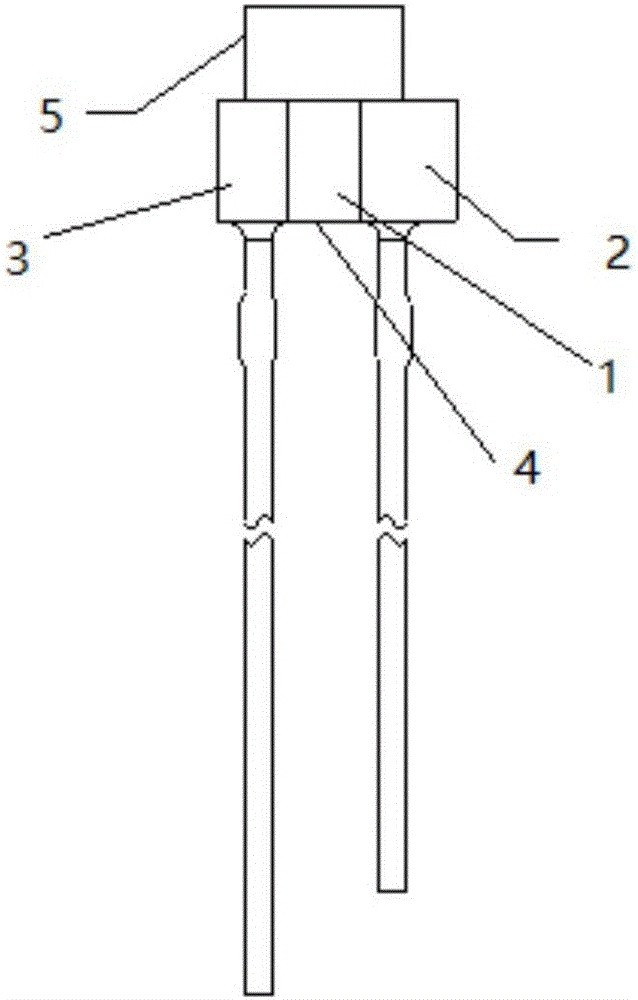

图2为本实用新型提供的一种光素子固定装置侧视图。

具体实施方式

参见图1-2，本实用新型提供的本实用新型提供了一种光素子固定装置，包括：开槽部分1、分体2、方向识别部分3、底座4及镜头5；开槽部分1设置在底座4下半部上，用于分解底座4的着力面积，确保同样的本体重量在面积附着小的情况下，压强相对大，增加底座4在PCB上的稳定性。在本实施例中开槽部分1设置在底座4下半部的相对的两侧。在其他实施例中，开槽部分1可以设置在底座4下半部的中间部分，利用类似人类的两条腿着陆原理，从而稳定固定在PCB上。分体2设置在底座4的一侧，用来附着PCB使用。方向识别部分3设置在底座4的另一侧，用来附着PCB和方向识别；在本实施例中方向识别部分3的形状为半圆形切掉顶部，在其他实施例中方向识别部分3可以是梯形等其他的形状。镜头5安装在底座4的顶部，起到光学感应作用。同时人们可以根据工作中实际情况，对底座4高度、重量进行设计，用来满足工作需求。在底座4的表面上设计多个沉坑，用来起到防滑作用，人们在把光素子安装在PCB板上更加的方便。这种实用新型的设计与以往的单纯圆底光电子产品相比好处如下所述：

1.采用开槽设计后放置稳定性提高。

2.采用开槽设计后无需工装夹具直接插件后即可进入波峰焊，节省人力物力，提高效率。

最后所应说明的是，以上具体实施方式仅用以说明本实用新型的技术方案而非限制，尽管参照实例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
