家用电器及用于家用电器的消音装置的制作方法

本实用新型涉及家用电器领域，尤其是冰箱，洗衣机，干衣机，洗碗机等或类似器具，这些家用电器具有消音装置。本实用新型还涉及一种用于上述家用电器的消音装置。

背景技术：

噪音是家电行业内的一大难题，以冰箱为例，冰箱工作时，其风扇鼓动会产生噪音，冷媒在管路中循环流动会产生噪音，压缩机运行时会产生噪音等等，用户在休息时常常会听到上述噪音而大大影响了用户休息和生活的质量。针对此问题，公开号为CN2837748Y的中国实用新型提出了在压缩机空间的后部设置消音板，以吸收压缩机或冷凝器产生的噪音，但是针对风扇或冷媒流动产生的噪音，上述实用新型则没有给出解决方案。另外，对于已经上市的冰箱，客户在抱怨冰箱噪音时，目前还没有给出解决已上市冰箱的噪音问题的解决方案。

技术实现要素：

本实用新型目的在于提供一个更好地解决噪音问题的家用电器，尤其是解决已经上市的家用电器的噪音问题。

为了实现上述目的，本实用新型提出了一种家用电器，包括会产生工作噪音的本体和覆盖于该本体外表面的壳体；其特点是还包括磁性吸附于所述家用电器上的消音装置，以吸收所述本体产生的工作噪音。

作为本实用新型的进一步改进，所述消音装置吸附于靠近噪音源头的所述壳体的部分区域的内表面或外表面上。

作为本实用新型的进一步改进，所述消音装置还通过粘性材料粘贴于所述壳体上。

作为本实用新型的进一步改进，所述消音装置具有磁吸性以吸附于所述壳体上。

作为本实用新型的进一步改进，所述消音装置包括磁性材料。

作为本实用新型的进一步改进，所述消音装置被设置成可吸附于所述壳体上的消音板，且该消音板包括磁性材料。

作为本实用新型的进一步改进，，所述消音板还包括沥青、橡胶、树脂和无机填料。

作为本实用新型的进一步改进，所述消音装置包括第一消音装置和第二消音装置，且所述第一消音装置吸附于所述壳体的外表面上，所述第二消音装置以与所述第一消音装置相互对称的方式吸附于所述壳体的内表面上。

本实用新型还提出了一种用于家用电器的消音装置，该消音装置具有磁吸性以吸附于所述家用电器上，从而吸收所述家用电器产生的工作噪音。尤其的是，所述消音装置被设置成可吸附于所述家用电器的壳体上的消音板，且该消音板包括磁性材料。

本实用新型与现有技术相比的优点在于：本实用新型所保护的消音装置可以磁性吸附于家用电器壳体上，在生产过程中，该消音装置可以作为一个独立配件而吸附于靠近噪声源头的家用电器壳体的局部区域上，不需要再针对原先的家用电器的结构进行调整以固定该消音装置，设计与制造成本大大降低；另外，针对已经上市的家用电器的噪音问题，售后服务中可以向用户提供该消音装置，并直接吸附于靠近噪音源头的家用电器壳体的外表面上， 以吸收家用电器的噪音，解决了用户抱怨噪音的问题，增强了产品的市场竞争力。

附图说明

图1是本实用新型中冷藏设备后部的结构示意图；

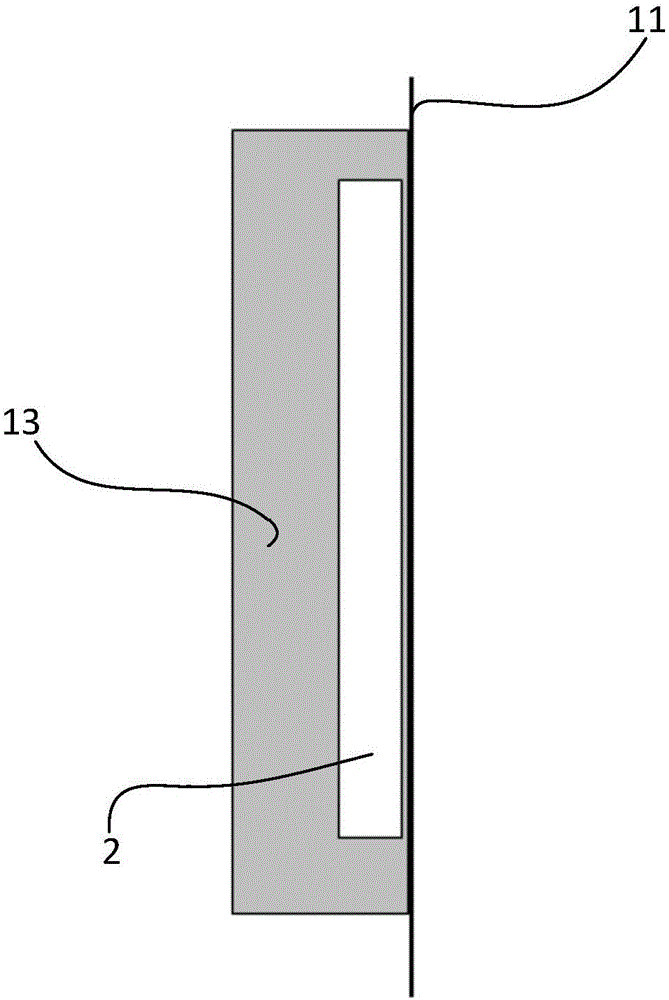

图2是本实用新型中消音装置设置于壳体内表面的结构示意图；

图3是本实用新型中消音装置设置于壳体外表面的结构示意图；

附图标识：100-冷藏设备；102-门；10-本体；11-壳体；13-保温层；2-消音装置。

具体实施方式

本文所理解的家用电器指能够用于家务管理中的任何电器。这种家用电器可以是大型家用电器，例如洗衣机、转筒式干燥机、洗碗机、炊具或烤箱、如冷藏箱或冷冻箱等冷藏设备或空调装置。

下面将以冷藏设备为例，结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

图1表示本实用新型中冷藏设备后部的结构示意图。冷藏设备100通常具有箱柜形状的本体10，且本体10包括通常以金属板制成的壳体11，且该壳体11封闭用塑模成型的箱胆(图中未表示)，在壳体11与箱胆之间的保温层里填充发泡层等保温材料，以使得冷藏设备100更具保温效果。门102在箱柜本体10的前部，关闭了具有箱胆的箱柜单元，箱柜本体10具有若干单元，而每一个箱柜单元都具有冷藏或冷冻功能。

冷藏设备100具备制冷系统以为上述箱柜单元提供冷的能量，借助于该制冷系统可在箱柜本体10的内部空间中产生相应的温度调节。为此，该制冷回路尤其包括蒸发器、冷凝器、压缩机和相应的连接管道，制冷剂在所述连接管道中循环。对于风冷式冷藏设备，该冷藏设备还具备风循环系统，该风循环系统包括风道和鼓动风在风道中循环流动的风机。

冷藏设备100所产生的噪音基本是来自上述制冷系统或风循环系统。沸腾或流动制冷剂产生噪音，风机鼓动而产生噪音，压缩机运行而产生共振噪音，风在风道中流动而产生流体噪音，等等这些噪音往往会困扰用户。为了克服上述噪音问题，本实用新型提出了一种简单易行的解决方案，即将消音装置2磁性吸附于靠近上述噪音源头的壳体11的部分区域的内表面或外表面上，以最大程度地吸收上述噪音。该消音装置2具有磁吸性，可以直接吸附于冷藏设备的金属壳体11上，如图1所示，消音装置2直接吸附于冷藏设备100背部的壳体11外表面上，以吸收振动而产生的噪音。优选的是，消音装置2被设置成一块具有一定厚度的消音板，该消音板至少包含磁性材料，例如包含磁粉，以使其具备磁吸性。具体的是该消音板还可以包含沥青、橡胶、树脂或无机填料等，以使其具备良好的消音功能。

针对还处于生产中的冷藏设备，为解决噪音问题，如图2所示，可以在壳体11和箱胆之间的保温层13注入发泡液之前，将消音装置2直接吸附于壳体11的内表面，并与发泡液直接接触，尤其是将消音装置2吸附于靠近风机、压缩机或风道等噪音源头的壳体11内表面的位置。由于消音装置2具备磁吸性而直接吸附于金属壳体11上，所以原来的冷藏设备的壳体11结构不需要针对该消音装置2进行任何适应性的改变，如此节约了为解决噪音问题的生产制造成本。

针对已经制造完成或已上市的冷藏设备，如果用户抱怨冷藏设备的运行噪音太大，如图3所示，则可以将消音装置直接吸附于靠近上述噪音源头的 壳体11外表面。此解决方案尤其适用于针对售后服务中的噪音抱怨问题，简单方便地解决客户的抱怨，以保证产品的市场竞争力。

在上述解决方案中，为了增强消音装置2吸附于壳体11的内表面或外表面上的能力，可以在消音装置2与壳体11之间设置粘性材料，例如双面胶，使得具备磁吸性的消音装置2更具吸附力，以更加牢靠地固定于壳体11上。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
