一种密封性好的水冷LED照明灯的制作方法

技术领域

本发明涉及一种LED照明灯，特别是一种密封性好的水冷LED照明灯。

背景技术：

现有的路灯灯具一般都使用LED照明灯，一般由基板，基板上的具有驱动电源的LED光源、散热器和灯罩组成；为了满足防雨防尘的需求，通常需要在LED路灯上加装材质为橡胶等的防水防尘密封圈，使得对LED路灯的防雨防尘效果取决于装配精度，由于一般采用人工压装，有时装配效果不理想，这样会直接影响LED路灯的良品率，而且这样的安装方式会增加工序，降低生产效率；并且在LED光源产生的热量、驱动电源产生的热量均集中有由基座将热量传递给散热器，散热不稳定，散热效果较不理想，从而影响使用寿命，造成使用成本较高。

技术实现要素：

本发明的目的在于，提供一种一种密封性好的水冷LED照明灯。本发明不仅装配效果较理想，而且具有散热稳定和使用成本较低的特点。

本发明的技术方案：一种密封性好的水冷LED照明灯，其特征在于：包括圆柱形的散热体，散热体底部设有安装槽，安装槽内设有LED灯体，LED灯体与安装槽之间形成用于放置驱动电源的容纳腔体，散热体上部自上而下横向依次设有多个通孔，每个通孔内设有铜管，相邻铜管之间连通，顶部的铜管一端为出口，出口连接有接头A，底部的铜管一端为进口，进口连接有接头B；所述散热体下部两侧分别设有散热器支耳，散热器支耳上经散热器安装孔设有透光罩，透光罩包括半球形的罩体，罩体内设有腔体，罩体的边缘上设有安装面，安装面上设有U形安装槽，U形安装槽的外侧端面高于内侧端面，U形安装槽内设有胶水，所述罩体的边缘两侧设有支耳，支耳上设有与散热器安装孔相对应的安装孔。

前述的密封性好的水冷LED照明灯中，所述外侧端面高于内侧端面3-8mm。

前述的密封性好的水冷LED照明灯中，所述散热器支耳与端面之间距离为3-8mm。

前述的密封性好的水冷LED照明灯中，所述安装孔为螺孔。

与现有技术相比，本发明将散热体设置在安装面上，具体是 散热体架装在U形安装槽的内侧端面上，且散热体侧壁与U形安装槽的侧壁贴合，最后通过胶水将其粘连和密封，由于胶水流动性好，封闭性能较强，能防水防尘，装配效果较好，提高产品的合格率；而且还能缩短工时，提高生产效率。本发明在两侧安装支耳，不仅方便拿取，而且方便连接。本发明还通过将圆柱形的散热体、具有驱动电源电源的LED灯体和多根水冷铜管有效装配，从而大幅提高散热效果，使得散热稳定，散热效果较理想，从而延长使用寿命，降低使用成本；并且简化了结构，还降低了安装成本和制造成本。本发明还具有实施结构简单和使用方便的特点。

附图说明

图1是本发明的结构示意图；

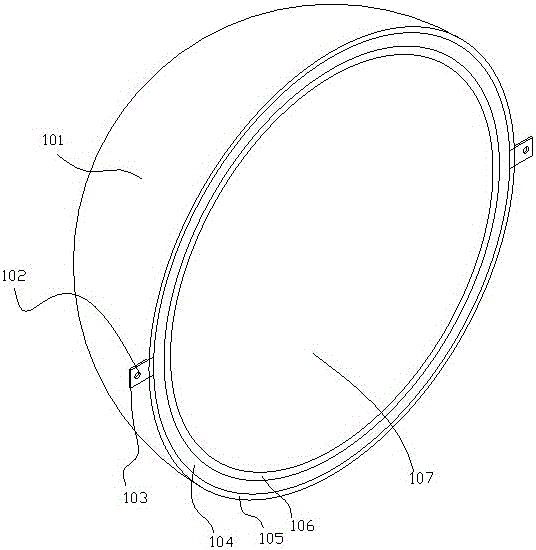

图2是透光罩的结构示意图。

附图中的标记为：100-透光罩，101-罩体，102-安装孔，103-支耳，104- U形安装槽，105-外侧端面，106-内侧端面，107-腔体；401-散热体，402-安装槽，403-接头A，404-铜管，405-接头B，406-容纳腔体，407-LED灯体，408-散热器安装孔，409-散热器支耳。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明，但并不作为对本发明限制的依据。

实施例。一种密封性好的水冷LED照明灯，构成如图1和2所示，包括圆柱形的散热体401，散热体401底部设有安装槽402，安装槽402内设有LED灯体407，LED灯体407与安装槽402之间形成用于放置驱动电源的容纳腔体406，散热体401上部自上而下横向依次设有多个通孔，每个通孔内设有铜管404，相邻铜管404之间连通，顶部的铜管一端为出口，出口连接有接头A403，底部的铜管一端为进口，进口连接有接头B405；所述散热体下部两侧分别设有散热器支耳409，散热器支耳409上经散热器安装孔408设有透光罩100，透光罩100包括半球形的罩体101，罩体101内设有腔体107，罩体101的边缘上设有安装面，安装面上设有U形安装槽104，U形安装槽104的外侧端面105高于内侧端面106，U形安装槽104内设有胶水，所述罩体的边缘两侧设有支耳103，支耳103上设有与散热器安装孔408相对应的安装孔102。

所述外侧端面105比内侧端面106多出3-8mm。所述散热器支耳202与端面之间距离为3-8mm，方便散热体401插入安装。所述安装孔102为螺孔，连接安装方便。

本发明将散热体设置在安装面上，具体是 散热体架装在U形安装槽的内侧端面上，且散热体侧壁与U形安装槽的侧壁贴合，最后通过胶水将其粘连和密封，由于胶水流动性好，封闭性能较强，能防水防尘，装配效果较好，提高产品的合格率；而且还能缩短工时，提高生产效率。本发明在两侧安装支耳，不仅方便拿取，而且方便连接LED基板。本发明还通过将圆柱形的散热体、具有驱动电源电源的LED灯体和多根水冷铜管有效装配，从而大幅提高散热效果，使得散热稳定，散热效果较理想，从而延长使用寿命，降低使用成本；并且简化了结构，还降低了安装成本和制造成本。本发明还具有实施结构简单和使用方便的特点。
