蓝牙控制的灯具的制作方法

本实用新型系应用于灯具的技术领域，尤指一种蓝牙控制的灯具。

背景技术：

习知灯具多半吊挂于天花板下方，用于工业厂房、仓库、车站大厅或来提供使用者照亮大面积场地或空间的照明灯具。

习用的灯具系由一灯座，该灯座固设于天花板下方且该灯座装设一灯泡，该灯泡经由该灯座电连接一线路后于墙面较低的位置固设一开关，当安装完成后开启时只能使用先前所选择亮度或闪烁模式等；一般而言传统灯具皆将该开关安装固设于壁面，并藉由该开关控制启闭特定该灯泡，如需操作众多该灯泡时则同时无法控制各该开关，以及习用知该灯泡颜色于安装后即不能轻易更动，若要更换颜色则必须拆卸后重新安装因此极为不便，困扰相关人员已久，实有加以改良的必要。

是以，针对上述习知灯具结构所存在的问题点，如何开发一种更具理想实用性的创新结构，实为消费者所殷切企盼，亦系相关业者须努力研发突破的目标及方向。

要解决的技术问题在于:传统灯具安装完成后开启时只能使用先前所选择的颜色、亮度或闪烁模式等，如果欲更换必须拆卸该灯泡，抑或是拆卸该灯座内的一控制装置来改变发光的模式等，由于传统灯具皆安装于高处对使用者来说极为不便。

技术实现要素：

本实用新型的目的在于提供一种蓝牙控制的灯具，其结构简单，装卸便利，操作手段多样，使用广泛，更能适用多种需求。

为实现上述目的，本实用新型公开了一种蓝牙控制的灯具，其特征在于包括:

一灯泡本体，该灯泡本体内容置固设至少一LED模组，该LED模组连接至少一红发光件、至少一绿发光件及至少一蓝发光件，且该红发光件、该绿发光件及该蓝发光件固设于该灯泡本体内且朝向该灯泡本体的一可透光部，该灯泡本体于该可透光部的相对另一端设一导通端，该导通端凸设于该灯泡本体外，以及该LED模组电连接至一控制单元，该控制单元电连接一接收单元，该接收单元固设于该 灯泡本体内且位于该LED模组与该导通端之间，再者该控制单元电连接至该导通端；

一远端装置，该远端装置表面设一控制显示元件，该控制显示元件电连接一发射单元，该发射单元固设于该远端装置内且该发射单元传送蓝牙信号对应匹配于该接收单元。

其中，该导通端螺固于一连接槽，该连接槽凹设于一灯座元件，该灯座元件内设一变压模组，该变压模组电连接该连接槽及一线路，该线路延伸于该灯座元件外设的一控制装置，该控制装置再电连接至一动力源输入端。

其中，该导通端螺固于一连接槽，该连接槽凹设于一壁面，该壁面内设一变压模组，该变压模组电连接该连接槽及一线路，该线路延伸于该壁面外设的一控制装置，该控制装置再电连接至一动力源输入端。

其中，该灯泡本体的色温K值介于2700K至6500K之间。

其中，该控制单元电连接该LED模组控制该红发光件、该绿发光件及该蓝发光件从而令该灯泡本体的颜色、色温、亮度及闪烁频率等产生变化。

其中，该远端装置为手机、遥控器、平板、手持式电脑或桌上型电脑。

其中，该远端装置为手机或平板时，该发射单元连线感应手机或平板的一接收画面颜色后再发射信号至该接收单元来令该灯泡本体呈现与手机或平板接收的颜色相同的镜头。

对照先前技术的功效:本实用新型的该灯泡本体内设该LED模组电连接该控制单元，且该控制单元电连接该接收单元；以及对应接收该远端装置内该发射单元所发射的信号，藉由上述结构，本实用新型不仅可透过该控制装置以手动方式调整该灯泡本体，同时更能利用消费性电子产品透过APP程式操作该发射单元发射蓝牙信号于该接收单元后传递至该控制单元，令该红发光件、该绿发光件及该蓝发光件彼此配合，使该LED模组依据使用者的需求由该远端装置直接控制调整颜色、色温、亮度或闪烁模式等便利的目的。

附图说明

图1:本实用新型的连接示意方块图。

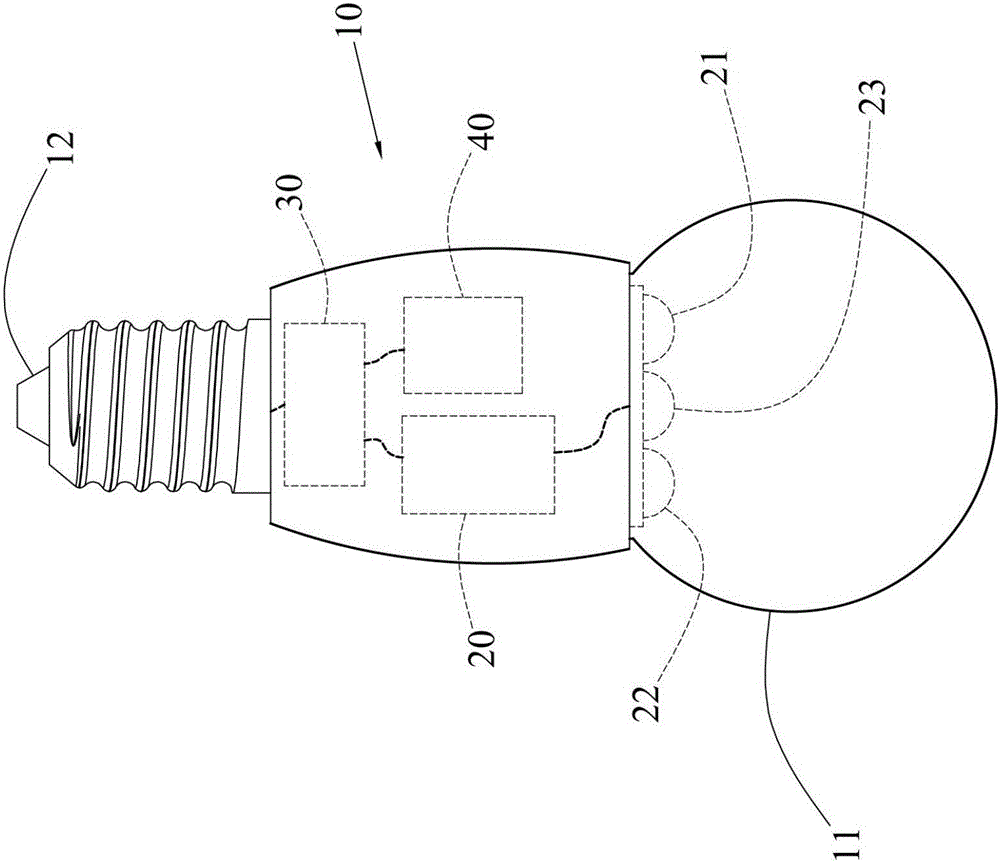

图2:本实用新型的灯泡本体透视示意图。

图3:本实用新型的灯泡本体部分分解图。

图4:本实用新型的实施例主要元件示意图。

图5:本实用新型的远端装置控制颜色变换示意图。

图6:本实用新型的远端装置控制亮度示意图。

图7:本实用新型的远端装置镜头感应的颜色控制灯泡本体呈现颜色示意图。

具体实施方式

首先，如图1至图7所示，本实用新型较佳实施例，为此等实施例仅供说明之用，专利申请上并不受此结构的限制，本实用新型的实施例为一种蓝牙控制的灯具，系包括:

一灯泡本体10，该灯泡本体10内容置固设至少一LED模组20，该LED模组20连接至少一红发光件21、至少一绿发光件22及至少一蓝发光件23，且该红发光件21、该绿发光件22及该蓝发光件23固设于该灯泡本体10内且朝向该灯泡本体10的一可透光部11，此外该灯泡本体10于该可透光部11相对另一端设一导通端12，该导通端12凸设于该灯泡本体10外，以及该LED模组20电连接至一控制单元30，该控制单元30电连接一接收单元40，该接收单元40固设于该灯泡本体10内且位于该LED模组20与该导通端12之间，再者该控制单元30再电连接至该导通端12。

一远端装置50，该远端装置50表面设一控制显示元件51，该控制显示元件51电连接一发射单元52，该发射单元52固设于该远端装置50内且该发射单元52传送蓝牙信号对应匹配于该接收单元40。

其中，该导通端12螺固于一连接槽61，该连接槽61凹设于一灯座元件60，该灯座元件60内设一变压模组62，该变压模组62电连接该连接槽61及一线路63，该线路63延伸于该灯座元件60外设一控制装置64，该控制装置64再电连接至一动力源输入端65。

其中，该导通端12螺固于一连接槽61，该连接槽61凹设于一壁面(图未示)，该壁面内设一变压模组62，该变压模组62电连接该连接槽61及一线路63，该线路63延伸于该壁面外设一控制装置64，该控制装置64再电连接至一动力源输入端65。

其中，该灯泡本体10的色温K值介于2700K至6500K之间。

其中，该控制单元30电连接该LED模组20控制该红发光件21、该绿发光件22及该蓝发光件23，令该灯泡本体10的颜色、色温、亮度及闪烁频率等产生变化。

其中，该远端装置50为手机、遥控器、平板、手持式电脑及桌上型电脑。

其中，该远端装置50为手机或平板时，该发射单元52连线感应手机或平板的一镜头80，该镜头80接收画面颜色，再发射信号至该接收单元40，令该灯泡本体10呈现与手机或平板接收的颜色相同。

本实用新型组合时，首先将该变压模组62固设于该壁面内或该灯座元件60内，且该灯座元件60固设于天花板的底面，并将该线路63的该动力源输入端65连接预定的动力源，以及该灯泡本体10的该导通端12装设于该灯座元件60或该壁面的该连接槽61中，同时该远端装置50开启后该发射单元52以蓝牙、红外线或其他远端讯号连线发射匹配接收于该灯泡本体10的该接收单元40。

使用时，首先将该动力源输入端65连接预定的动力源，且开启该远端装置50，并于该控制显示元件51上选择调整的选项，同时由该发射单元52发射蓝牙、红外线或其他控制信号，再对应接收至该接收单元40传送于该控制单元30再经该LED模组20控制该灯泡本体10内的该红发光元件21、该绿发光元件22及该蓝发光元件23的颜色、亮度及色温等功能。

藉由以上构造，本实用新型所具优点如下：由该控制单元30电连接该接收单元40，且该接收单元40对应接收该远端装置50内该发射单元52所发射的蓝牙、红外线或其他传输的信号，藉此本实用新型不仅能以该控制装置64以手动方式来调整该灯泡本体10，同时更具有利用消费性电子产品来透过APP程式操作该发射单元52发射蓝牙信号于该接收单元40后传递至该控制单元30及该LED模组20，令该红发光件21、该绿发光件22及该蓝发光件23彼此配合，使整体该灯泡元件能依据使用者的需求由该远端装置50直接控制调整颜色、色温、亮度或闪烁模式等便利的目的。

归纳上述所说，本实用新型同时具有上述众多效能与实用价值，并可有效提升整体的经济效益，因此本实用新型确实为一创意极佳的结构，且在相同领域技术中未见相同或近似的产品公开使用，应已符合新型专利的要件，爰依法提出申请，并请赐予本实用新型专利。
