一种陶瓷型LED球泡灯的制作方法

本实用新型涉及一种LED灯具，具体是一种陶瓷型LED球泡灯。

背景技术：

目前LED灯具主要采用铝制品进行导热散热，针对效率较低的LED灯具可采用塑包铝进行散热，然而对一些效率高发热严重的LED灯具必须采用铝散热块进行散热，这些LED灯具不仅重量较大，安装携带不便，而且因铝良好的导电性，在绝缘件出现故障时很容易误触铝散热板发生触电事故；现有的散热板均为封闭结构，热量仅能依靠与空气接触的外壁散发出去，而散热板内部中心处的热量需传递到外壁才能散发，因此在使用时间过长时，大多会出现散热板温度过高的情况；现有的LED灯多为平板式或柜体式基板组，这些结构的基板组要么发光角度小，要么出光明暗不一有重影，影响了照明效果；此外，在日常搬运中，很容易发生灯泡破裂的情况，此时一般只能回厂维修或直接丢弃，造成了很大的浪费，增加了能源的消耗。

技术实现要素：

本实用新型的目的在于提供一种散热效果好，质量轻，安全系数高，照明角度大效果好且灯泡易拆解更换的陶瓷型LED球泡灯，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种陶瓷型LED球泡灯，包括灯座、散热板和灯泡，所述灯座上开有螺纹槽，灯座下端与散热板连接，所述散热板下端开有两个卡口，灯泡上端设有两个卡头，散热板与灯泡卡扣连接，散热板上设有若干散热鳍片，散热板上散热鳍片之间位置开有若干贯穿散热板的通风孔，散热板下端中心处连接有导热块，导热块下端伸入基板组内，所述基板组位于灯泡内，基板组上端与导热块侧壁连接，基板组为由若干陶瓷基板拼接成的近球形结构，陶瓷基板背面均与导热块通过导热条连接，陶瓷基板正面均设有LED芯片；所述散热板、导热块和导热条的材质均为氮化铝陶瓷。

作为本实用新型进一步的方案：所述灯座内设有镇流电源，镇流电源与基板组的正负电极点电性连接。

作为本实用新型再进一步的方案：所述散热板、导热块和导热条的材质均为氧化铍陶瓷。

与现有技术相比，本实用新型的有益效果是：采用高导热的陶瓷替代铝作为散热板，绝缘好，重量轻，导热系数高，方便运输安装，且可有效避免触电事故，同时散热板上设有若干通风孔，使散热板成为通透结构，空气流动时能进入散热板内部带走热量，内外同步，提升散热效果；近球形排列的LED芯片出光叠加均匀，光照范围广，亮度高，无杂光虚光，提升照明效果；灯泡可拆卸，在灯泡损坏时可单独更换后继续使用，节省资金投入和能源消耗。

附图说明

图1为一种陶瓷型LED球泡灯的结构示意图。

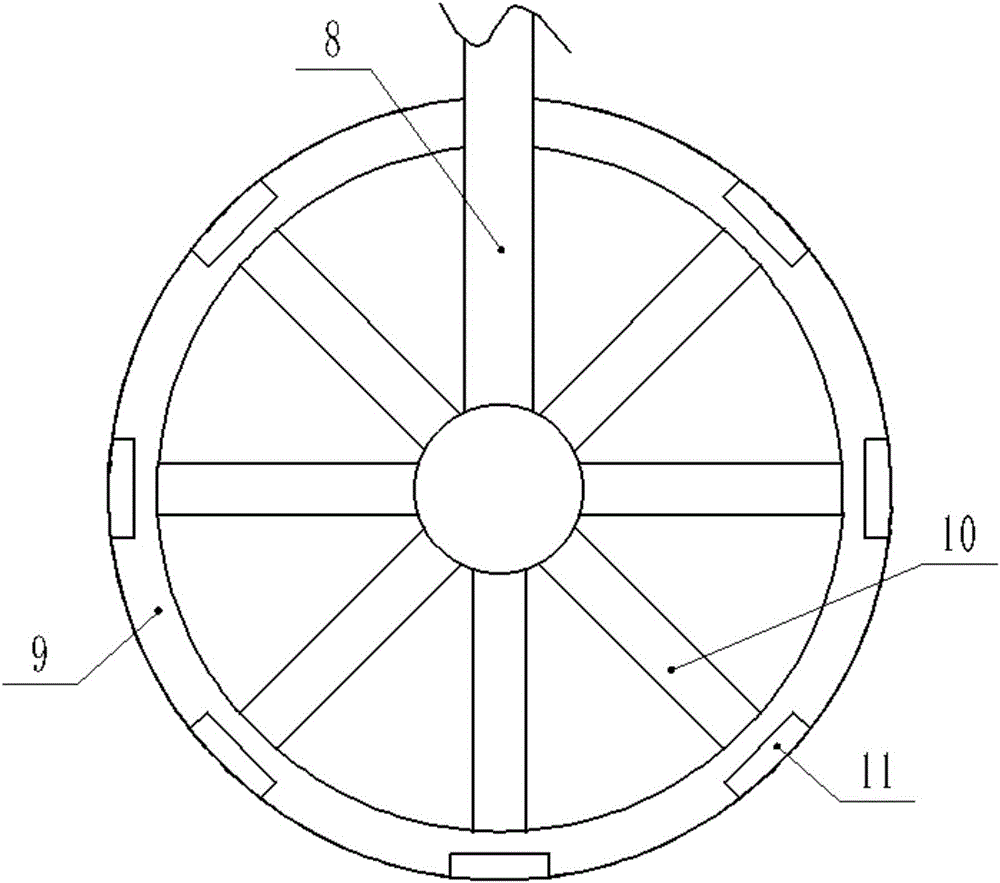

图2为一种陶瓷型LED球泡灯中基板组的结构示意图。

图中：灯座-1、散热板-2、灯泡-3、卡口-4、卡头-5、散热鳍片-6、通风孔-7、导热块-8、基板组-9、导热条-10、LED芯片-11。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种陶瓷型LED球泡灯，包括灯座1、散热板2和灯泡3，所述灯座1上开有螺纹槽，灯座1下端与散热板2连接，散热板2下端开有两个卡口4，灯泡3上端设有两个卡头5，散热板2与灯泡3卡扣连接，可旋转将灯泡3拆下，在灯泡3损坏破裂时进行更换，散热板2上设有若干散热鳍片6，加大与空气的接触面积，散热板2上散热鳍片6之间位置开有若干贯穿散热板2的通风孔7，流动空气可由通风孔7进入散热板2内部并由另一端流出，将内部热量带出，提升散热效果，散热板2下端中心处连接有导热块8，导热块8下端伸入基板组9内，所述基板组9位于灯泡3内，基板组9上端与导热块8侧壁连接，基板组9为由若干陶瓷基板拼接成的近球形结构，陶瓷基板背面均与导热块8通过导热条10连接，陶瓷基板正面均设有LED芯片11，近球形排列的LED芯片11出光叠加均匀，光照范围广，亮度高，无杂光虚光，提升照明效果；所述灯座1内设有镇流电源，镇流电源与基板组9的正负电极点电性连接，为LED芯片11供电，所述散热板2、导热块8和导热条10的材质均为氮化铝陶瓷或氧化铍陶瓷，氮化铝陶瓷或氧化铍陶瓷均为高导热系数陶瓷，导热效果好，绝缘性高，可有效避免误触电事故，氮化铝陶瓷价格较高，安全无毒，氧化铍陶瓷价格较氮化铝陶瓷较低，导热性能较氮化铝陶瓷甚至比金属铝更优秀，然而其粉末含有微量毒素，根据实际需要取舍。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
