一种多用途防水灯头安装盒的制作方法

本实用新型涉及一种多用途防水灯头安装盒。

背景技术：

目前，普通的防水灯头安装盒存在以下不足：一是安装盒用途单一，即一种款式安装盒只能适用于一种接线方式；二是在防水设计上仍有缺陷，如安装螺栓的铆接处没有防水部件等；三是一个安装盒只能安装一个灯头。

技术实现要素：

本实用新型的目的是提供能适用于多种接线方式，且防水效果好的一种多用途防水灯头安装盒。

本实用新型采取的技术方案是：一种多用途防水灯头安装盒，依从上至下的装配顺序，其包括安装盖、上层防水海绵、安装插片、底层防水海绵、安装支架和接线盒，其特征在于安装盖呈腰鼓形，安装盖上设有若干个灯头安装孔，且在安装盖的安装螺丝的外部一端上设有密封圈和防水塞。

采用本实用新型，由于安装盖呈腰鼓形，并具有多个灯头安装孔，因此可以适用于方形、长方形、圆形的接线盒，能安装多个灯头，同时安装螺丝的铆接的外部端增设的密封圈和防水塞，增强了防水性能。

附图说明

图1是本实用新型的安装长方形接线盒的爆炸示意图。

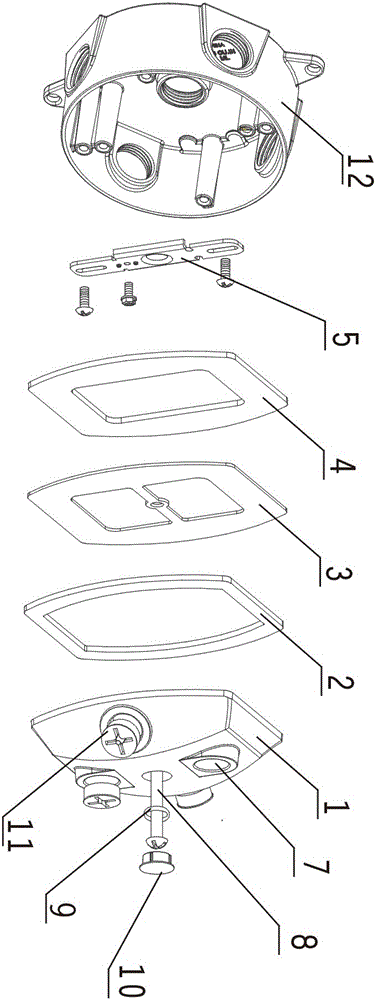

图2是本实用新型的安装圆形接线盒的爆炸示意图。

图3是本实用新型的安装盖的俯视示意图。

图中序号表示：安装盖1、上层防水海绵2、安装插片3、底层防水海绵4、安装支架5、长方形接线盒6、灯头安装孔7、安装螺丝8、密封圈9、防水塞10、灯头孔闭塞11和圆形接线盒12。

具体实施方式

下面结合具体的实施例对实用新型作进一步说明。

一、实施例一。

参照图1和图3，该多用途防水灯头安装盒依从上至下的装配顺序，其包括安装盖1、上层防水海绵2、安装插片3、底层防水海绵4、安装支架5和长方形接线盒6（当然也可以是方形的），安装盖1呈腰鼓形，安装盖1上设有四个灯头安装孔7，用于安装安装盖1的安装螺丝8的外部一端上设有密封圈9和防水塞10。同时，如果在灯头安装孔7不使用时，可以通过灯头孔闭塞11将其闭合。

二、实施例二。

参照图2和图3，该多用途防水灯头安装盒依从上至下的装配顺序，其包括安装盖1、上层防水海绵2、安装插片3、底层防水海绵4、安装支架5和圆形接线盒12，安装盖1呈腰鼓形，安装盖1上设有四个灯头安装孔7，用于安装安装盖1的安装螺丝8的外部一端上设有密封圈9和防水塞10。同时，如果在灯头安装孔7不使用时，可以通过灯头孔闭塞11将其闭合。
