一种多色变换的LED面板灯的制作方法

本实用新型涉及LED灯领域，特别涉及一种多色变换的LED面板灯。

背景技术：

面板灯是一款较为高档的室内照明灯具，其光源为LED，整个灯具设计美观简洁、大气豪华，既有良好的照明效果，又能给人带来美的感受，目前，市面上现有的大部分LED面板灯色温单一，无法提供更好的照明效果，最近，也出现了可变色温LED面板灯，但其只采用了高低两种色温的白光LED灯组，来实现色温的变化，但是目前的可变色温LED面板灯均是采用小功率白光LED作为光源，且稳定性不高，实现的可变色温LED面板灯同样存在显色指数不高的问题，同时，由于其采用的是高低两种色温的白光LED灯组，因而无法实现彩色照明，色彩变化单一，不能针对多种氛围场合使用，所以照明效果有限，因此，我们提出一种多色变换的LED面板灯。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种多色变换的LED面板灯，能够灵活调节色温，实现彩色照明，可以应用于对颜色要求较高的场合，使得光照环境更加舒适宜人，提高视觉感受，满足了不同使用场所对照明颜色的需求，弹簧安装卡使灯板拆装更加方便。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种多色变换的LED面板灯，包括灯具本体，所述灯具本体包括压铸面环、灯罩和散热围板，所述压铸面环的中段安装有灯罩，所述压铸面环的顶端环绕设置有散热围板，所述散热围板的内部环绕设置有灯组，所述灯组包括LED白光灯组、红色LED灯组、绿色LED灯组和蓝色LED灯组，所述散热围板的顶端设置有防护盖板，所述灯组的一端连接有转接线，且转接线贯通防护盖板延伸至外部，所述转接线的另一端连接有DC接线头，所述DC接线头的另一端连接有转换接线头，所述转换接线头的另一端连接有连接线，所述连接线的另一端连接有IC驱动模块，所述IC驱动模块的另一端连接有传输连接线。

作为本实用新型的一种优选技术方案，所述散热围板的两端均设置有支撑架，且支撑架的底端均与压铸面环相固接，所述支撑架的顶端均安装有安装弹簧，所述安装弹簧的外侧端均引出有弹簧卡片。

作为本实用新型的一种优选技术方案，所述散热围板的四边端均设置有散热网。

作为本实用新型的一种优选技术方案，所述散热围板的四角端均开设有安装螺孔，所述防护盖板对应安装螺孔开设有安装孔，所述防护盖板与散热围板通过安装螺丝贯通安装螺孔和安装孔相固接。

作为本实用新型的一种优选技术方案，所述灯罩是由PMMA面板制作而成。

作为本实用新型的一种优选技术方案，所述灯罩的底端涂敷有防雾涂层。

作为本实用新型的一种优选技术方案，所述防雾涂层是由氧化硅制作而成。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过在灯板上设置白光LED灯组的基础上增加RGB三色灯组，通过IC驱动模块可以根据外部控制信号控制各灯组驱动电流的大小及比例，从而控制各灯组的工作及亮度，能够灵活调节色温，可以应用于对颜色要求较高的场合，使得光照环境更加舒适宜人，提高视觉感受，可以通过关闭白光LED灯组，并通过IC驱动来调节红、绿、蓝色灯组无级调色，从而实现彩色照明，满足了不同使用场所对照明颜色的需求，使得照明效果更加动感，通过弹簧安装卡使得灯板安装过程更加便捷，拆装更加方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

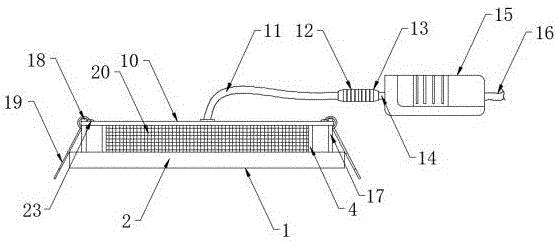

图1是本实用新型的整体结构示意图；

图2是本实用新型的仰视结构示意图；

图3是本实用新型的俯视结构示意图；

图4是本实用新型的内部结构示意图；

图5是本实用新型的防护盖板结构示意图；

图6是本实用新型的灯罩结构示意图；

图中：1、灯具本体；2、压铸面环；3、灯罩；4、散热围板；5、灯组；6、LED白光灯组；7、红色LED灯组；8、绿色LED灯组；9、蓝色LED灯组；10、防护盖板；11、转接线；12、DC接线头；13、转换接线头；14、连接线；15、IC驱动模块；16、传输连接线；17、支撑架；18、安装弹簧；19、弹簧卡片；20、散热网；21、安装螺孔；22、安装孔；23、安装螺丝；24、防雾涂层。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。其中附图中相同的标号全部指的是相同的部件。

此外，如果已知技术的详细描述对于示出本实用新型的特征是不必要的，则将其省略。需要说明的是，术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义，而不能理解为指示或暗示相对重要性。

实施例1

如图1-6所示，本实用新型提供一种多色变换的LED面板灯，包括灯具本体1，灯具本体1包括压铸面环2、灯罩3和散热围板4，压铸面环2的中段安装有灯罩3，压铸面环2的顶端环绕设置有散热围板4，散热围板4的内部环绕设置有灯组5，灯组5包括LED白光灯组6、红色LED灯组7、绿色LED灯组8和蓝色LED灯组9，散热围板4的顶端设置有防护盖板10，灯组5的一端连接有转接线11，且转接线11贯通防护盖板10延伸至外部，转接线11的另一端连接有DC接线头12，DC接线头12的另一端连接有转换接线头13，转换接线头13的另一端连接有连接线14，连接线14的另一端连接有IC驱动模块15，IC驱动模块15的另一端连接有传输连接线16，便于实现彩色照明，更好的适应不同使用场所对颜色的需要。

进一步的，散热围板4的两端均设置有支撑架17，且支撑架17的底端均与压铸面环2相固接，支撑架17的顶端均安装有安装弹簧18，安装弹簧18的外侧端均引出有弹簧卡片19，便于面板灯暗装于天花板。

散热围板4的四边端均设置有散热网20，便于灯组的散热。

散热围板4的四角端均开设有安装螺孔21，防护盖板10对应安装螺孔21开设有安装孔22，防护盖板10与散热围板4通过安装螺丝23贯通安装螺孔21和安装孔22相固接，便于防护盖板10的固定安装。

灯罩3是由PMMA面板制作而成，透明度高，透光性好。

灯罩3的底端涂敷有防雾涂层24，起到防水雾的作用。

防雾涂层24是由氧化硅制作而成，在灯罩3表面进行封孔处理，形成一种亲水的防静电抗菌剂，形成良好的防雾效果。

具体的，传输连接线16与外部恒流控制模块连接，外部的恒流控制模块接通电源，为整个 LED 面板灯的工作提供电力，IC驱动模块15用于接收和传输控制信号，在恒流控制模块的控制下，IC驱动模块15分别驱动各灯组5工作，恒流控制模块可以根据外接控制信号通过IC驱动模块15控制各灯组驱动电流的大小及比例，需要正常照明时，通过IC驱动模块15控制LED白光灯组6工作，其他灯组关闭，应用于对颜色有特殊要求的环境时，IC驱动模块15关闭LED白光灯组6，驱动红色LED灯组7、绿色LED灯组8和蓝色LED灯组9工作，提供不同色彩的照明，安装时，将灯具本体1对应天花板实现开好的孔洞，先将DC接线头12与事先埋设好的IC驱动模块15的转换接线头13连接，将弹簧卡片19向上掰起，将灯具本体1顶入孔洞中，松开弹簧卡片19，弹簧卡片19回位与天花板内墙接触，完成面板灯的暗装。

本实用新型通过在灯板上设置白光LED灯组的基础上增加RGB三色灯组，通过IC驱动模块15可以根据外部控制信号控制各灯组驱动电流的大小及比例，从而控制各灯组的工作及亮度，能够灵活调节色温，可以应用于对颜色要求较高的场合，使得光照环境更加舒适宜人，提高视觉感受，可以通过关闭白光LED灯组，并通过IC驱动来调节红、绿、蓝色灯组无级调色，从而实现彩色照明，满足了不同使用场所对照明颜色的需求，使得照明效果更加动感，通过弹簧安装卡使得灯板安装过程更加便捷，拆装更加方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
