一种带加热加湿功能的双榨笼榨油机的制作方法

本实用新型涉及榨油机技术领域，具体为一种带加热加湿功能的双榨笼榨油机。

背景技术：

随着人们生活水平不断的提高，榨油机在人们心目中的地位越来越重要，人们对油的质量要求越来越高，榨油机的使用率越来越高，但传统的榨油机有着很多明显的缺点，比如榨油机的使用率越来越高效率低，压榨出的油的品质不高，而且压榨不彻底，容易因为压榨的利用率不高而造成资源浪费。

技术实现要素：

本实用新型的目的在于提供一种带加热加湿功能的双榨笼榨油机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带加热加湿功能的双榨笼榨油机，包括本体、第一榨笼、残渣存储装置和喷雾发生装置，所述本体表面上侧安装有进料装置，所述本体内部上侧安装有第一榨笼，且第一榨笼内部安装有第一榨螺轴，所述第一榨笼右侧中间位置安装有第一转轴，且第一转轴通过皮带与电动机和第二转轴互相联动，所述第一榨笼通过通料管和第二榨笼联通，且第二榨笼通过通料管和残渣存储装置相联通，所述残渣存储装置内部底端位置安装有滤网，所述残渣存储装置底部设置有出油口，所述本体内部右下侧安装有控制面板，且控制面板表面安装有电源开关和速度控制开关，所述本体内部底端安装有单片机控制箱，所述本体底部通过支撑腿和万向自锁轮相连接。

优选的，所述第一榨笼顶部安装有加热管。

优选的，所述第一榨笼内部左上侧安装有物料传感器。

优选的，所述第一榨笼通过导通管和喷雾发生装置相连接，且喷雾发生 装置通过导通管和水箱相连接，所述喷雾发生装置内部安装有压力阀，且压力阀通过进水水管和压力泵相连接。

优选的，所述第二榨笼内部安装有第二榨螺轴。

与现有技术相比，本实用新型的有益效果是：该设备通过第一榨笼顶部安装有加热管，能够对要压榨的物料进行加热，使物料更容易压榨提高压榨效率，通过第一榨笼内部左上侧安装有物料传感器，能够在压榨完成后自动关闭设备，通过一榨笼通过导通管和喷雾发生装置相连接，且喷雾发生装置通过导通管和水箱相连接，喷雾发生装置内部安装有压力阀，且压力阀通过进水水管和压力泵相连接，能够对物料进行加湿处理，提高压榨品质，通过第二榨笼内部安装有第二榨螺轴，能够对物料进行二次压榨，极大的提高物料压榨的利用率。

附图说明

图1为本实用新型的结构示意图；

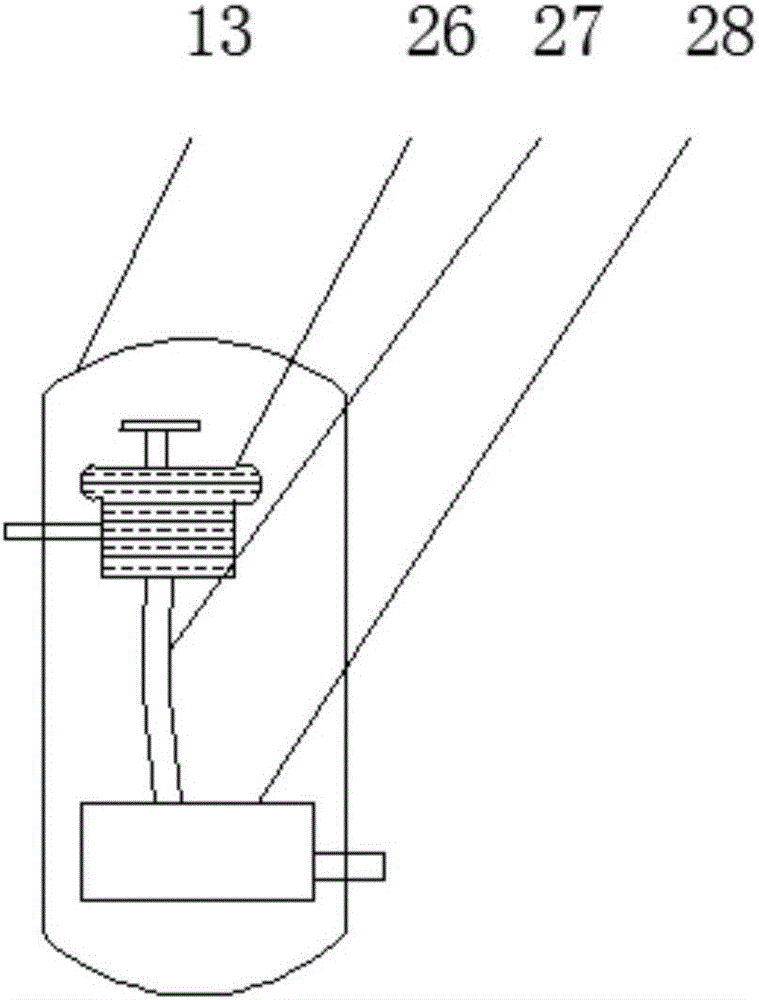

图2为本实用新型的喷雾发生装置结构示意图。

图中：1-万向自锁轮；2-支撑腿；3-第二榨螺轴；4-本体；5-导通管；6-通料管；7-第一榨笼；8-第一榨螺轴；9-物料传感器；10-加热管；11-进料装置；12-第一转轴；13-喷雾发生装置；14-水箱；15-第二榨笼；16-电动机；17-皮带；18-第二转轴；19-控制面板；20-速度控制开关；21-电源开关；22-控制箱；23-残渣存储装置；24-滤网；25-出油口；26-压力阀；27-进水水管；28-压力泵。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本 实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种带加热加湿功能的双榨笼榨油机，包括本体4、第一榨笼7、残渣存储装置23和喷雾发生装置13，本体4表面上侧安装有进料装置11，本体4内部上侧安装有第一榨笼7，且第一榨笼7内部安装有第一榨螺轴8，第一榨笼7右侧中间位置安装有第一转轴12，且第一转轴12通过皮带17与电动机16和第二转轴18互相联动，第一榨笼7通过通料管6和第二榨笼15联通，且第二榨笼15通过通料管6和残渣存储装置23相联通，残渣存储装置23内部底端位置安装有滤网24，残渣存储装置23底部设置有出油口25，本体4内部右下侧安装有控制面板19，且控制面板19表面安装有电源开关21和速度控制开关20，本体4内部底端安装有单片机控制箱22，本体4底部通过支撑腿2和万向自锁轮1相连接，第一榨笼7顶部安装有加热管10，第一榨笼7内部左上侧安装有物料传感器9，第一榨笼7通过导通管5和喷雾发生装置13相连接，且喷雾发生装置通过导通管5和水箱14相连接，喷雾发生装置13内部安装有压力阀26，且压力阀26通过进水水管27和压力泵28相连接，第二榨笼15内部安装有第二榨螺轴3。

工作原理：使用该设备时，按下电源开关21，从进料装置11加入要压榨的物料，物料进入第一榨笼7后在第一榨螺轴8的作用下进行第一次压榨，此时通过加热管10和喷雾发生装置13对物料进行加热和喷雾操作，压榨后的物料通过通料管6进入第二榨笼15进行二次压榨，二次压榨后的物料通过通料管6进入残渣存储装置23，残渣在滤网24的过滤作用下存留在残渣存储装置23之中，压榨出的油通过滤网24流到出油口25。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是 示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
