一种手机壳加工用计数切板机的制作方法

本实用新型涉及一种切板机，具体是一种手机壳加工用计数切板机。

背景技术：

随着科技水平的快速发展，科技美容这一行业做为新型产业新生而出，时尚IT品牌随着市场的多元化发展，针对手机品牌和功能的增加而呈多样化，将手机保护壳按质地分有皮革，硅胶，布料，硬塑，皮套，金属，软塑料，绒制，绸制等品类，手机保护壳不仅作为装饰品让您的手机成为一道风景，更能保护手机防摔、防刮、防水和防震，硬塑的手机壳多为塑板热压而成，而塑板原料尺寸较大，在热压前需要进行切割预处理；目前在对板材加工过程中，通常采用电锯进行手动切割，或者采用普通的切板机进行切割。若使用电锯进行手动切割，切割出的尺寸不能得到保证。

技术实现要素：

本实用新型的目的在于提供一种手机壳加工用计数切板机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种手机壳加工用计数切板机，包括工作台、切刀装置、电控箱和计数器探头，所述工作台上固定安装有切刀装置，工作台的另一侧安装有可沿工作台移动定位的挡料板，工作台侧壁平行设置有刻度尺，刻度尺的起始线与切刀装置对齐，刻度尺的刻度线与挡料板的位置对应，工作台上铺设有齿条，挡料板上固定安装有可与齿条啮合的移动齿轮；切刀装置包括刀架和切割刀具，圆盘刀具通过两端的伸缩轴与刀架固定连接；所述电控箱位于工作台的底部，电控箱与切板机主体为固定连接，电控箱的外侧设有对电控箱进行操控的控制面板，控制面板与电控箱为固定连接，电控箱上还设有用于显示剪切次数的显示屏，显示屏与电控箱为固定连接，电控箱上还设有达到剪切数量发出提示音的扬声器，计数器探头位于刀架的上端，计数器探头与刀架为固定连接，计数器探头通过电线与电控箱连通。

进一步的，所述刀架底部设有凹槽。

进一步的，所述切割刀具为圆盘刀具。

与现有技术相比，本实用新型使用时，伸缩轴伸长，带动刀架下降完成切割，不使用时，伸缩轴缩短，带动刀架上升安置在刀架底部的凹槽内，操作方便，伸缩刀盘既保护了刀具，延长刀具的使用寿命，同时也提高了设备的安全系数，避免误伤使用者的情况；通过计数器探头对切割刀具的移动进行记录，每通过一次记为，电控箱上的显示屏同步显示为，人员可通过电控箱上的控制面板对计数切板机进行设置，通过设置预定参数实现当到达指定数值时，电控箱上的扬声器发出提示音，去除人员清点计数的环节。

附图说明

图1为手机壳加工用计数切板机的结构示意图。

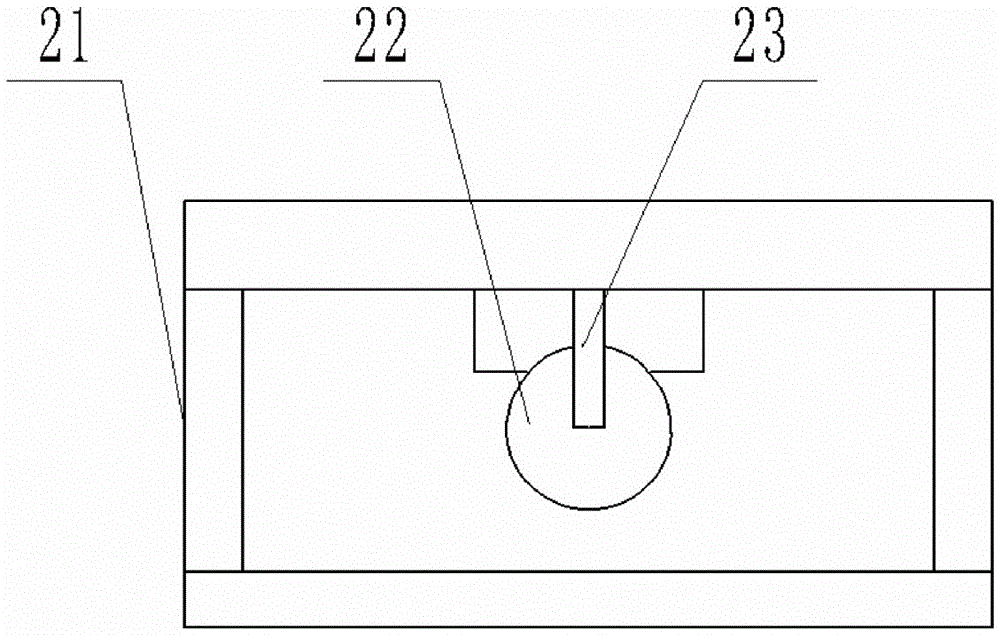

图2为手机壳加工用计数切板机中切刀装置的结构示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种手机壳加工用计数切板机，包括工作台1、切刀装置2、电控箱4和计数器探头5，所述工作台1上固定安装有切刀装置2，工作台1的另一侧安装有可沿工作台1移动定位的挡料板3，工作台1侧壁平行设置有刻度尺11，刻度尺11的起始线5与切刀装置2对齐，刻度尺11的刻度线与挡料板3的位置对应，工作台1上铺设有齿条12，挡料板3上固定安装有可与齿条12啮合的移动齿轮31，板材一端顶靠在挡料板3上，另一端由切刀装置2剪切，下料尺寸由刻度尺控制计量；切刀装置2包括刀架21和切割刀具22，切割刀具22为圆盘刀具，圆盘刀具通过两端的伸缩轴23与刀架21固定连接，刀架21底部设有凹槽；使用时，伸缩轴23伸长，带动刀架21下降完成切割，不使用时，伸缩轴23缩短，带动刀架21上升安置在刀架21底部的凹槽内，操作方便，伸缩刀盘既保护了刀具，延长刀具的使用寿命，同时也提高了设备的安全系数，避免误伤使用者的情况；所述电控箱4位于工作台1的底部，电控箱4与切板机主体1为固定连接，电控箱4的外侧设有对电控箱4进行操控的控制面板41，控制面板41与电控箱4为固定连接，电控箱4上还设有用于显示剪切次数的显示屏42，显示屏42与电控箱4为固定连接，电控箱4上还设有达到剪切数量发出提示音的扬声器43，计数器探头5位于刀架21的上端，计数器探头5与刀架21为固定连接，计数器探头5通过电线与电控箱4连通，通过计数器探头5对切割刀具22的移动进行记录，每通过一次记为1，电控箱4上的显示屏同步显示为1，人员可通过电控箱4上的控制面板41对计数切板机1进行设置，通过设置预定参数实现当到达指定数值时，电控箱4上的扬声器43发出提示音，去除人员清点计数的环节。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
